Analyse technique des pads thermiques dans la gestion thermique des serveurs modernes

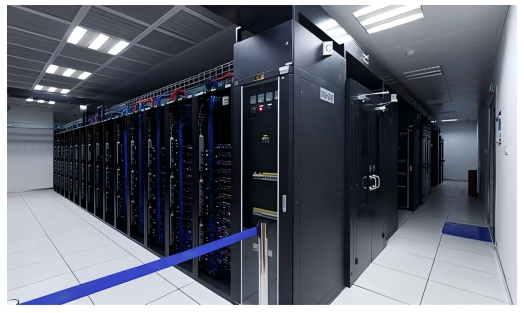

Avec l’évolution rapide des architectures de calcul haute performance, les centres de données et les serveurs connaissent une densification et une montée en puissance significatives. Dans ce contexte, la gestion thermique devient un élément déterminant pour garantir la fiabilité, la stabilité et la durée de vie des équipements. Parmi les matériaux d’interface thermique, le pad thermique (ou interface thermique souple) joue un rôle essentiel dans l’optimisation des transferts de chaleur.

Contraintes thermiques dans les systèmes serveurs

Les composants critiques tels que les CPU, GPU et modules d’alimentation génèrent des flux thermiques élevés dans des environnements confinés. Cependant, les surfaces de contact entre les sources de chaleur et les dissipateurs ne sont jamais parfaitement planes, ce qui crée des micro-interstices remplis d’air. Or, l’air présente une conductivité thermique très faible (environ 0,026 W/m·K), ce qui dégrade fortement les performances de dissipation.

Le pad thermique permet de combler ces irrégularités en assurant une continuité du chemin thermique. Contrairement aux graisses thermiques, il offre une capacité de compensation d’épaisseur et une conformité mécanique adaptées aux interfaces complexes. Ainsi, le pad thermique s’impose comme une solution privilégiée pour les applications nécessitant un comblement de jeu important.

Les principales zones d’application dans un serveur incluent :

• Interface entre CPU et dissipateur thermique
• Modules GPU et plaques froides
• Modules mémoire et blindages métalliques
• Composants de puissance (MOSFET) dans les alimentations
• Contrôleurs SSD et boîtiers

Dans ces configurations, un pad thermique correctement sélectionné améliore significativement la performance thermique et la robustesse mécanique.

Critères de sélection d’un pad thermique

Du point de vue de l’ingénierie, le choix d’un pad thermique doit reposer sur plusieurs paramètres clés :

• Conductivité thermique : généralement comprise entre 1 et 12 W/m·K. Pour des applications serveurs exigeantes, une valeur ≥ 5 W/m·K est recommandée.
• Épaisseur : typiquement de 0,5 mm à 5 mm, à adapter précisément au jeu mécanique.
• Compressibilité : une performance stable est attendue dans une plage de compression de 20 % à 50 %.
• Dureté : une faible dureté (Shore OO 30 à 70) favorise la conformité aux surfaces irrégulières.
• Isolation électrique : indispensable pour prévenir tout risque de court-circuit.
• Plage de température : généralement de -40°C à au moins 150°C pour un fonctionnement fiable.

Exemple d’application

Dans le cadre d’un projet de serveur haute densité, une optimisation thermique a été réalisée sur un module GPU présentant un écart d’environ 2 mm avec sa plaque de refroidissement. L’utilisation d’un pad thermique haute performance a permis de réduire la température de fonctionnement de 8 à 12°C, améliorant ainsi la stabilité globale du système.

De manière similaire, dans les blocs d’alimentation, l’intégration d’un pad thermique entre les MOSFET et les dissipateurs a permis d’améliorer la conduction thermique tout en simplifiant les contraintes d’assemblage.

Produit recommandé et caractéristiques techniques

Pour les applications serveurs et télécoms, le SF500 constitue une solution fiable et éprouvée. Les spécifications détaillées sont disponibles via le lien suivant :

//www.itousen.com/sf500-silicone-thermal-pad.html

Ce pad thermique présente les caractéristiques suivantes :

• Conductivité thermique : 5,0 W/m·K (options personnalisées disponibles)
• Épaisseur : de 0,5 mm à 5,0 mm
• Dureté : Shore OO 45 ±5
• Température de fonctionnement : -40°C à 200°C
• Excellente isolation électrique
• Bonne résistance au vieillissement et aux cycles thermiques

Les essais de validation ont démontré que ce pad thermique conserve des performances stables après de multiples cycles thermiques, sans phénomène significatif de pompage ni dégradation.

Recommandations de mise en œuvre

Pour garantir l’efficacité du pad thermique, les bonnes pratiques suivantes doivent être respectées :

• Nettoyage rigoureux des surfaces de contact
• Éviter toute déformation excessive lors de l’installation
• Choisir une épaisseur adaptée au jeu réel
• Assurer une pression uniforme
• Réaliser des simulations thermiques pour les applications critiques

Perspectives technologiques

Avec l’essor des serveurs IA, du edge computing et des systèmes de stockage avancés, les exigences en matière de gestion thermique continueront de croître. Les futurs développements de pad thermique s’orienteront vers :

• Des conductivités thermiques plus élevées (>10 W/m·K)
• Une réduction de la résistance thermique d’interface
• Une meilleure flexibilité et résilience mécanique
• Des matériaux plus respectueux de l’environnement

Conclusion

D’un point de vue technique, le pad thermique constitue un élément clé de la conception thermique des serveurs modernes. Bien plus qu’un simple matériau de remplissage, il contribue directement à l’efficacité du transfert thermique et à la fiabilité des სისტემs.

Le choix d’une solution éprouvée, telle que la série SF500, permet de sécuriser les performances thermiques tout en réduisant les risques liés à la conception. Une maîtrise approfondie des caractéristiques des pads thermiques est indispensable pour répondre aux exigences croissantes des infrastructures informatiques actuelles.
