Coussins thermoconducteurs en silicone pour la gestion thermique des systèmes électroniques automobiles

L’électrification des véhicules, le développement des systèmes avancés d’aide à la conduite (ADAS) et la multiplication des fonctions électroniques embarquées renforcent les exigences en matière de dissipation thermique. Les calculateurs électroniques (ECU), les systèmes de gestion de batterie (BMS), les onduleurs, les chargeurs embarqués et les capteurs doivent fonctionner de manière fiable malgré des espaces d’intégration réduits, des variations de température et des sollicitations mécaniques répétées.

Une gestion thermique adaptée contribue à maîtriser la température des composants, à préserver leurs performances et à favoriser la fiabilité à long terme des équipements. Les coussins thermoconducteurs en silicone constituent une solution couramment utilisée pour améliorer le transfert de chaleur entre les composants électroniques et les structures de dissipation thermique. Selon leur formulation et leurs caractéristiques, ils peuvent également compenser les tolérances d’assemblage et assurer une isolation électrique lorsqu’elle est requise.

Pour les ingénieurs automobiles et les fabricants de systèmes électroniques, le choix d’un matériau d’interface thermique ne doit pas reposer uniquement sur sa conductivité thermique nominale. L’épaisseur, la compressibilité, la pression de contact, les propriétés diélectriques et la tenue aux conditions environnementales doivent également être prises en compte.

1. Pourquoi la gestion thermique est-elle essentielle dans l’électronique automobile ?

Les véhicules modernes intègrent un nombre croissant de composants électroniques dans des volumes toujours plus restreints. Les semi-conducteurs de puissance, les processeurs, les modules de communication, les capteurs et les pilotes de LED génèrent de la chaleur en fonctionnement. Si cette chaleur n’est pas transférée efficacement vers un dissipateur thermique, un boîtier métallique ou une plaque de refroidissement, la température locale peut dépasser les limites recommandées pour certains composants.

Une température excessive peut accélérer le vieillissement des composants, modifier leurs caractéristiques électriques et réduire les marges de fiabilité du système. Dans certaines conditions, une conception thermique insuffisante peut également contribuer à des dysfonctionnements intermittents ou à une défaillance prématurée.

Les coussins thermoconducteurs en silicone sont placés entre les composants générateurs de chaleur et les structures de dissipation afin de réduire les interstices d’air présents aux interfaces. Leur souplesse leur permet de s’adapter aux irrégularités de surface et de faciliter le transfert thermique lorsque l’épaisseur et la pression de montage sont correctement définies.

Contrairement aux composés thermiques appliqués sous forme de pâte, les coussins sont des matériaux préformés, disponibles dans différentes épaisseurs et géométries. Ils peuvent ainsi faciliter le positionnement des matériaux et la répétabilité des opérations d’assemblage en production, sous réserve de leur compatibilité avec le procédé industriel retenu.

2. Comment les coussins thermoconducteurs en silicone améliorent-ils le transfert thermique ?

Même lorsque deux surfaces métalliques paraissent planes, elles présentent des micro-irrégularités. Lors de leur assemblage, ces défauts peuvent emprisonner de l’air et augmenter la résistance thermique de contact. L’air conduisant relativement mal la chaleur, ces interstices peuvent limiter le transfert thermique entre le composant et son support.

Les coussins thermoconducteurs en silicone sont généralement constitués d’un élastomère silicone chargé de matières thermoconductrices. Sous une pression adaptée, le matériau épouse les surfaces en contact et contribue à établir un chemin de transfert thermique plus efficace.

Il convient toutefois de distinguer la conductivité thermique intrinsèque du matériau de la performance thermique de l’assemblage. La résistance thermique réelle dépend également de l’épaisseur du coussin, de son taux de compression, de la pression de contact, de la planéité des surfaces et de la qualité de l’interface.

Pour sélectionner un matériau d’interface thermique destiné à l’automobile, les ingénieurs doivent notamment examiner les paramètres suivants :

• Conductivité thermique : elle caractérise la capacité du matériau à conduire la chaleur. La méthode de mesure et la direction du flux thermique doivent être prises en compte lors de la comparaison des données.
• Épaisseur : elle doit correspondre à l’espace réel entre le composant et la structure de refroidissement, tout en limitant la résistance thermique liée à une épaisseur excessive.
• Dureté et compressibilité : elles influencent la capacité d’adaptation aux surfaces, l’effort nécessaire au montage et les contraintes mécaniques exercées sur les composants.
• Propriétés d’isolation électrique : la rigidité diélectrique et les performances d’isolation doivent répondre aux exigences de l’application concernée.
• Plage de températures d’utilisation : elle doit couvrir les conditions de fonctionnement prévues ainsi que les variations thermiques pertinentes.
• Durabilité mécanique : elle comprend notamment la déformation rémanente après compression, la stabilité dimensionnelle et le comportement après des cycles thermiques ou des vibrations.
• Compatibilité des matériaux : il convient de vérifier la compatibilité avec les plastiques, les revêtements, les métaux, les adhésifs et les autres matériaux présents dans l’assemblage.

3. Principales applications dans l’électronique automobile

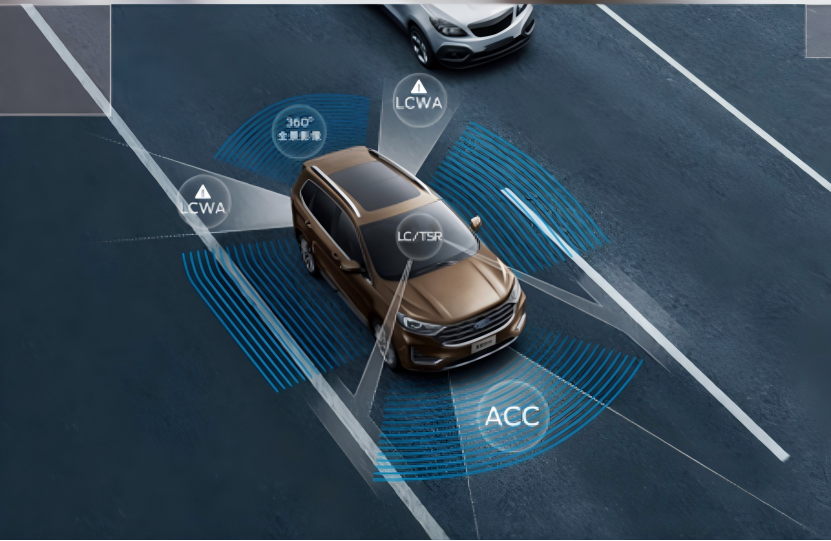

3.1 Calculateurs électroniques et modules ADAS

Les calculateurs électroniques pilotent différentes fonctions du véhicule, notamment la gestion du groupe motopropulseur, les équipements de carrosserie, le freinage et les communications embarquées. Les modules ADAS intègrent quant à eux des processeurs, des circuits radar, des composants de traitement d’image et d’autres éléments dont la température doit être maîtrisée.

Les coussins thermoconducteurs en silicone peuvent être installés entre certains composants électroniques et un boîtier métallique, un diffuseur thermique ou un dissipateur. Leur capacité de déformation permet de compenser certaines tolérances dimensionnelles et irrégularités de surface. Les formulations isolantes peuvent également contribuer à l’isolation électrique lorsque les caractéristiques du produit répondent aux exigences de conception.

Lors de la validation, il est nécessaire de vérifier que l’épaisseur et la compression du coussin assurent un contact suffisant sans exercer de contraintes excessives sur les boîtiers de semi-conducteurs, les soudures ou les circuits imprimés.

3.2 Systèmes de gestion de batterie et électronique de puissance des véhicules électriques

Les systèmes de gestion de batterie (BMS) surveillent notamment la tension, le courant et la température des batteries. Selon l’architecture électronique, certains composants de puissance et circuits associés peuvent nécessiter une gestion thermique complémentaire.

Les onduleurs, les convertisseurs DC-DC et les chargeurs embarqués sont particulièrement concernés par les contraintes thermiques, car leurs semi-conducteurs de puissance peuvent générer des quantités importantes de chaleur. Celle-ci doit être transférée efficacement vers un dissipateur ou une plaque de refroidissement.

Un coussin thermoconducteur en silicone peut être envisagé lorsqu’une interface préformée, compressible et de dimensions définies répond aux contraintes de l’assemblage. Le choix doit tenir compte de la résistance thermique, des propriétés diélectriques, de la pression de montage et des conditions de fonctionnement.

Dans les systèmes haute tension, les performances d’isolation du coussin ne suffisent pas à garantir, à elles seules, la sécurité électrique de l’ensemble. La conception doit également prendre en compte les distances dans l’air et les lignes de fuite, l’état des surfaces, le vieillissement des matériaux et les exigences applicables au système complet.

Pour les interfaces entre les cellules de batterie et les plaques de refroidissement, le choix du matériau dépend notamment de la géométrie de l’espace à combler, des contraintes mécaniques, de l’architecture de refroidissement et de la conception des cellules. Les coussins thermiques conventionnels, les matériaux de remplissage d’interstices et les gels thermoconducteurs ne sont pas interchangeables dans toutes les applications.

3.3 Éclairage LED automobile et systèmes d’infodivertissement

Les projecteurs à LED, l’éclairage intérieur, les écrans et les systèmes d’infodivertissement associent une intégration compacte à des sources de chaleur localisées. Une température excessive peut affecter les performances des LED et accélérer le vieillissement de certains composants électroniques.

Un coussin thermoconducteur correctement dimensionné peut améliorer le transfert thermique entre un circuit de commande, un composant dissipatif et son dissipateur. Lorsque la géométrie du produit le permet, des pièces découpées sur mesure peuvent également faciliter le positionnement et améliorer la répétabilité des opérations de montage.

Pour les caméras et les capteurs optiques, la maîtrise de la contamination constitue un critère supplémentaire. Les risques liés aux émissions volatiles ou aux résidus de silicone doivent être évalués selon la sensibilité de l’application. Lorsque les exigences de propreté optique sont particulièrement strictes, des matériaux thermoconducteurs sans silicone peuvent mériter une étude comparative.

4. Comment choisir un matériau d’interface thermique adapté à l’automobile ?

Le choix des coussins thermoconducteurs en silicone doit concilier performances thermiques, comportement mécanique, isolation électrique et contraintes de fabrication. Une conductivité thermique élevée ne garantit pas automatiquement une température de fonctionnement plus basse.

Par exemple, un coussin plus épais présentant une conductivité thermique supérieure peut offrir une résistance thermique différente de celle d’un matériau plus mince. La pression de contact, la planéité des surfaces et l’épaisseur après compression influencent également les performances. L’évaluation doit donc porter sur l’interface assemblée, et non sur une seule valeur de fiche technique.

Une démarche de sélection rigoureuse peut s’organiser autour des étapes suivantes :

1. Mesurer l’espace d’interface : déterminer la distance entre le composant et la structure de refroidissement, en tenant compte des tolérances de fabrication.
2. Définir les exigences thermiques : identifier la puissance dissipée, la température maximale admissible du composant et le budget de résistance thermique disponible.
3. Vérifier les exigences électriques : déterminer les besoins d’isolation, de rigidité diélectrique et les critères de sécurité applicables.
4. Évaluer la compression et la pression de montage : garantir un contact efficace sans imposer de contraintes excessives au composant ou au circuit imprimé.
5. Examiner la tenue environnementale : prendre en compte les cycles thermiques, les vibrations, l’humidité et les autres sollicitations prévues.
6. Vérifier la compatibilité avec la production : contrôler les dimensions, la facilité de manipulation, la précision du positionnement et la répétabilité du montage.
7. Valider l’assemblage complet : réaliser des essais thermiques et environnementaux représentatifs de l’application finale.

Selon les exigences du projet, la validation peut comprendre des mesures de résistance thermique, une cartographie des températures, des essais diélectriques, des cycles thermiques, des essais vibratoires et des évaluations de compatibilité des matériaux. Les méthodes d’essai et les critères d’acceptation doivent être définis en fonction des spécifications du système et de son environnement d’utilisation.

5. Les coussins thermoconducteurs en silicone Itousen pour les applications automobiles

Pour les fabricants d’équipements électroniques automobiles à la recherche de solutions d’interface thermique, Itousen propose une gamme de coussins thermoconducteurs en silicone destinés aux applications nécessitant une interface compressible entre les composants générateurs de chaleur et les structures de dissipation.

La gamme peut être étudiée pour différentes applications de gestion thermique, notamment les calculateurs électroniques, les modules d’électronique de puissance, les équipements de communication embarqués et les systèmes d’éclairage à LED, sous réserve de la compatibilité des caractéristiques du produit avec les exigences de chaque projet.

Consultez la page produit : Coussins thermoconducteurs en silicone Itousen.

La sélection doit s’appuyer sur les caractéristiques documentées du produit, notamment sa conductivité thermique, les épaisseurs disponibles, sa dureté, sa plage de températures d’utilisation et ses propriétés diélectriques lorsqu’elles sont spécifiées. Ces données doivent être comparées à l’espace réel à combler, aux performances thermiques recherchées et aux conditions de montage.

Lorsque l’application impose une géométrie particulière, des dimensions spécifiques ou une découpe adaptée peuvent faciliter l’intégration, sous réserve des capacités de fabrication disponibles. Pour orienter le choix du matériau, il est utile de préciser les dimensions de l’interface, la dissipation thermique attendue, les conditions de fonctionnement et les contraintes d’assemblage.

L’objectif n’est pas simplement de sélectionner le matériau affichant la conductivité thermique la plus élevée, mais de mettre en place une interface stable et reproductible répondant aux exigences thermiques, mécaniques, électriques et industrielles de l’application.

6. Conclusion

Avec la miniaturisation et l’intégration croissante des fonctions électroniques automobiles, la maîtrise des transferts thermiques devient un facteur important de performance et de fiabilité. Les coussins thermoconducteurs en silicone permettent de combler certains interstices entre les composants et les structures de refroidissement, de compenser les tolérances d’assemblage et de favoriser le transfert de chaleur.

Le choix du matériau doit prendre en compte la puissance dissipée, l’espace disponible, l’épaisseur de l’interface, les exigences d’isolation électrique, la pression de montage et les conditions environnementales. Une évaluation méthodique, suivie d’essais représentatifs, contribue à limiter les risques thermiques et à améliorer la fiabilité des équipements électroniques embarqués.

Pour étudier les solutions disponibles pour votre application, consultez la gamme de coussins thermoconducteurs en silicone Itousen et comparez les caractéristiques techniques documentées aux exigences de votre conception.
