Résumé

Ce document présente une analyse technique du tapis thermique au nitrure de bore en tant que feuille isolante à haute conductivité thermique. L’étude examine les propriétés physiques, la conductivité thermique, la résistance électrique et les paramètres de conception nécessaires à une mise en œuvre efficace dans la gestion thermique des modules de batteries pour véhicules électriques. L’objectif est d’aider les ingénieurs à comprendre les avantages techniques et les critères de sélection de ce matériau pour des applications haute puissance et haute fiabilité.

1. Contexte technique

L’augmentation de la densité de puissance dans les modules de batteries et les dispositifs électroniques de puissance conduit à une hausse localisée de la température et à une plus grande variabilité thermique entre les cellules. Cette hétérogénéité de température compromet la durée de vie, la stabilité et la sécurité des systèmes.

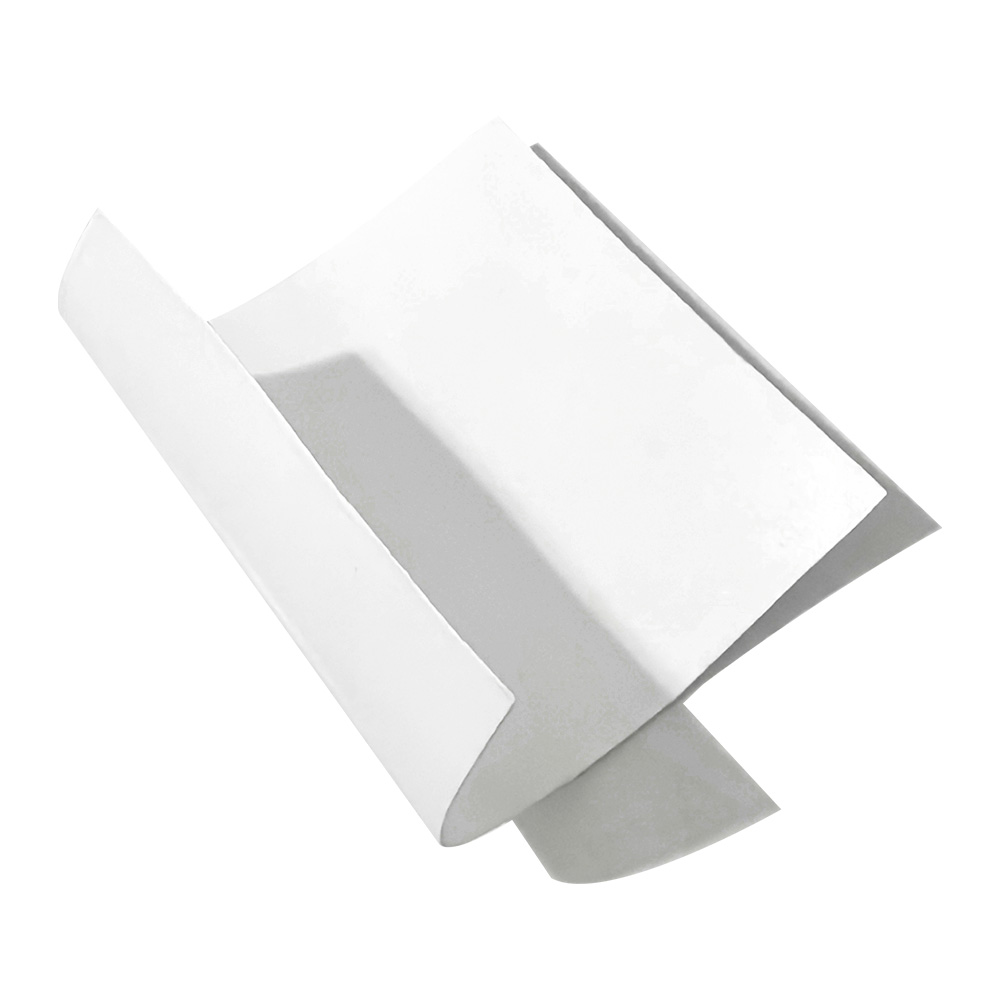

Les feuilles isolantes à haute conductivité thermique, notamment celles à base de nitrure de bore, représentent une solution clé permettant d’améliorer la dissipation de chaleur tout en assurant une isolation électrique fiable. Le tapis thermique au nitrure de bore combine flexibilité mécanique, haut pouvoir isolant et conductivité thermique élevée, ce qui le distingue des matériaux polymériques classiques.

2. Avantages du nitrure de bore dans les systèmes thermiques

Le nitrure de bore hexagonal (h-BN) est un matériau céramique à structure lamellaire. Il possède une conductivité thermique intrinsèquement élevée dans le plan cristallin (>200 W·m⁻¹·K⁻¹) et une résistivité électrique exceptionnelle (>10¹⁴ Ω·cm). Grâce à sa nature diélectrique, il permet un transfert thermique efficace tout en éliminant les risques de court-circuit, ce qui le rend idéal pour les interfaces thermiques isolantes.

Dans les feuilles isolantes à haute conductivité thermique, la dispersion homogène de particules de nitrure de bore dans une matrice polymérique optimisée permet d’obtenir un compromis entre flexibilité et performance thermique. Les orientations contrôlées des particules améliorent la conductivité thermique à travers l’épaisseur (through-plane) ou dans le plan (in-plane) selon les besoins de l’application.

3. Propriétés techniques typiques --[TOUSEN SPA-SP300]

Les performances typiques d’un tapis thermique au nitrure de bore représentatif sont présentées dans le tableau suivant :

4. Application : gestion thermique des modules de batteries pour véhicules électriques

Dans la gestion thermique des modules de batteries pour véhicules électriques, l’enjeu principal est d’uniformiser la température des cellules tout en isolant électriquement les interfaces entre les plaques froides et les modules. Le tapis thermique au nitrure de bore agit comme une couche isolante conductrice, permettant une dissipation thermique efficace avec une résistance électrique supérieure à 10 kV/mm.

Son épaisseur réglable (0,20 à 0,50 mm) et sa flexibilité mécanique facilitent le contact homogène entre surfaces, réduisant les gradients thermiques et prolongeant la durée de vie des cellules. De plus, sa stabilité diélectrique à haute température améliore la fiabilité dans les environnements automobiles sévères.

5. Autres domaines d’application

• Modules de puissance haute tension : isolation et transfert thermique entre semi-conducteurs et dissipateurs
• Équipements de télécommunication et systèmes RF : dissipation thermique avec faible permittivité
• Électronique industrielle : homogénéisation de température dans les ensembles de puissance

6. Recommandations de conception

6.1 Pression de contact et résistance thermique

Une pression adéquate améliore la surface de contact réelle et réduit R_th. Les simulations thermiques doivent intégrer les valeurs R_th mesurées à la pression opérationnelle réelle.

6.2 Choix de l’épaisseur

Les feuilles plus fines réduisent la résistance thermique mais absorbent moins les irrégularités. Le choix dépend de la rugosité et du jeu mécanique du montage.

6.3 Fiabilité

Les essais recommandés incluent : cycles thermiques (-40/+125 °C), vieillissement à chaud (1000 h à +120 °C) et humidité (85 °C / 85 % HR). Ces tests vérifient la stabilité à long terme du matériau.

7. Limites et précautions

La principale contrainte est la limite supérieure de température (+120 °C) et la compatibilité chimique. En cas d’exposition prolongée à des solvants, électrolytes ou fluides de refroidissement, une vérification préalable est nécessaire. Une bonne planéité, un contrôle du couple de serrage et un traitement de surface adapté sont recommandés pour assurer la stabilité du contact thermique.

8. Conclusion

Le tapis thermique au nitrure de bore représente une solution de pointe pour les applications nécessitant une isolation électrique et une conduction thermique simultanées. En tant que feuille isolante à haute conductivité thermique, il offre une performance typique de 15 W·m⁻¹·K⁻¹ avec une résistance diélectrique supérieure à 10 kV/mm, rendant possible la gestion thermique des modules de batteries pour véhicules électriques de manière fiable et sécurisée.

L’optimisation de la pression de contact, de l’épaisseur et des conditions environnementales est essentielle pour exploiter pleinement son potentiel dans les systèmes haute puissance et haute densité énergétique.
