Les Pads Thermoconducteurs en Silicone dans les Matériaux TIM : Position, Exemples, Applications et Défis

1. Position et rôle des pads thermoconducteurs en silicone dans les matériaux TIM

Les pads thermoconducteurs en silicone (Thermally Conductive Silicone Pads) sont un type classique de TIM "remplissage d'espace", utilisés pour combler les interstices entre puces, dispositifs de puissance et dissipateurs thermiques afin de réduire la résistance thermique de l'interface. Selon Wikipedia, ces pads permettent de combler les écarts entre composants et dissipateurs pour améliorer l'efficacité thermique.

Dans le système TIM, les pads en silicone sont des matériaux préformés, structurés et adaptés à l'assemblage, adaptés à la production automatisée et à la conception modulaire, contrairement aux pâtes thermiques ou aux métaux liquides appliqués sur site.

Caractéristiques principales et avantages

• Conductivité thermique : 1,5–15 W/m·K
• Épaisseur : 0,15–10 mm ou plus
• Dureté : Shore 00 10–90, personnalisable
• Découpable, avec adhésif ou autocollant
• Excellente isolation électrique et conformité UL94 V-0

Comparés aux pâtes thermiques ou aux TIM liquides, les pads en silicone offrent une meilleure manufacturabilité, stabilité et adaptabilité aux processus automatisés et à la production en série.

Comparaison avec d'autres types de TIM

• Par rapport aux pâtes thermiques : assemblage plus facile et résistance thermique plus stable.
• Par rapport aux métaux liquides, feuilles de graphite ou matériaux à changement de phase : conductivité légèrement inférieure, mais meilleure isolation électrique, sécurité, fiabilité et coût.

2. Exemples de produits

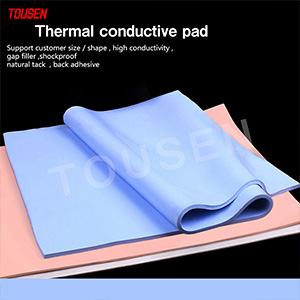

Quelques produits TOUSEN illustrent le rôle des pads en silicone dans les TIM :

3. Applications et perspectives du marché

• Modules électroniques haute puissance : CPU/GPU, modules de puissance, systèmes de gestion de batterie EV, offrant un contrôle d'épaisseur, une faible résistance d'interface et une bonne adaptabilité mécanique. (TOUSEN)
• Assemblage automatisé et personnalisation : adhésifs, rouleaux, découpe, fines feuilles, personnalisation de dimensions, augmentant la valeur pour PC portables, modules de communication, etc. (TOUSEN)
• Électronique automobile et EV : BMS, onduleurs, modules de puissance embarqués. Fonctionne de -50 à 200 ℃, conforme UL94 V-0, rigidité diélectrique >8 kV/mm.

4. Défis

• Limites de conductivité thermique : maximum ~15 W/m·K, inférieur aux métaux liquides, graphite ou TIM à base de graphène. (TOUSEN)
• Compression mécanique et fatigue : tolérance d'épaisseur, ratio de compression et cycles thermiques peuvent provoquer une déformation permanente ou une résistance thermique accrue.
• Fiabilité et vieillissement à long terme : vibrations, cycles thermiques et humidité peuvent entraîner un tassement du matériau ou un décollement de l'interface.
• Équilibre coût-performances : augmenter la conductivité thermique nécessite plus de charges et des coûts plus élevés, nécessitant un compromis entre performance, fiabilité et économie.

5. Conclusion

Les pads thermoconducteurs en silicone occupent une position clé dans les TIM en tant que matériaux de remplissage d'espace fiables et structurés. La série SF couvre une conductivité thermique de 1,5 à 15 W/m·K, une épaisseur de 0,15 à 10 mm, une dureté Shore 00 10–90 et une plage de température de fonctionnement de -50 à 200 ℃.

Ils sont applicables aux appareils électroniques grand public, modules de puissance, électronique automobile et systèmes de gestion de batterie EV. Les perspectives sont favorables grâce aux tendances d'automatisation et de modularité, mais les défis restent : conductivité thermique, fatigue mécanique, vieillissement et équilibre coût-performance.
