Analyse technique des pads thermiques pour GPU – Exigences de conception, critères de sélection et applications en calcul haute performance

Dans les systèmes de calcul haute performance modernes, les processeurs graphiques (GPU – Graphics Processing Units) sont devenus des composants essentiels pour l’intelligence artificielle, l’apprentissage profond, le calcul scientifique et le rendu graphique avancé. L’augmentation continue de la densité de calcul s’accompagne toutefois d’une élévation significative de la densité thermique, plaçant la gestion de la dissipation de chaleur au cœur des préoccupations de conception.

Dans ce contexte, les pads thermiques pour GPU constituent un élément clé mais souvent sous-estimé de l’architecture thermique. En tant qu’interface thermique entre le GPU et le système de refroidissement, un pad thermique GPU correctement sélectionné permet de réduire significativement la résistance thermique de contact et d’améliorer l’efficacité globale du transfert de chaleur.

1. Rôle et fonction des pads thermiques pour GPU

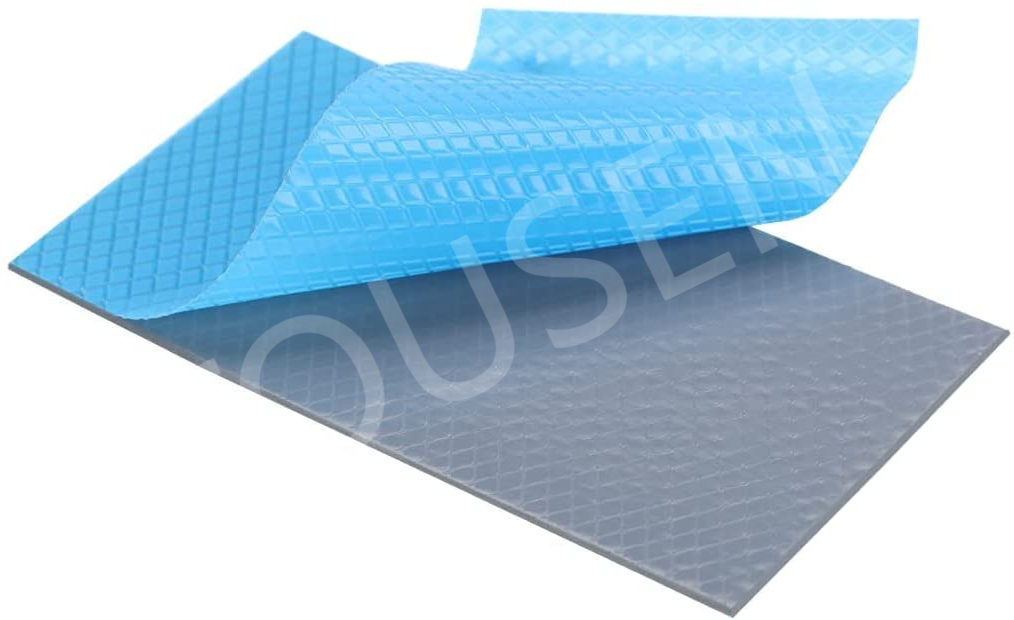

Un pad thermique pour GPU est un matériau d’interface thermique conformable, conçu pour combler les micro-interstices entre le boîtier du GPU et les éléments dissipateurs tels que les dissipateurs thermiques, plaques froides ou chambres à vapeur. Ces interstices, dus aux tolérances mécaniques et à la rugosité de surface, piègent l’air, dont la conductivité thermique est extrêmement faible.

Les pads thermiques GPU remplacent cet air par un matériau à haute conductivité thermique, augmentant la surface de contact effective et assurant une transmission thermique plus homogène. Par rapport aux pâtes thermiques traditionnelles, ils présentent plusieurs avantages déterminants pour les applications industrielles :

• Épaisseur et géométrie contrôlées garantissant des performances reproductibles
• Installation propre et répétable, compatible avec l’assemblage automatisé
• Stabilité à long terme sans phénomène de pompage ou de dessèchement
• Excellente capacité de compensation des jeux et des différences de hauteur

Pour ces raisons, les pads thermiques pour GPU sont largement utilisés dans les cartes accélératrices, serveurs IA et plateformes de calcul intensif.

2. Enjeux thermiques spécifiques aux GPU haute puissance

D’un point de vue ingénierie, la gestion thermique des GPU se heurte à plusieurs contraintes majeures :

• Flux thermique très élevé concentré sur une surface réduite
• Différences de hauteur entre le cœur GPU, les mémoires et les composants d’alimentation
• Espaces mécaniques limités dans les châssis serveurs
• Fonctionnement prolongé sous charge élevée avec cycles thermiques répétés

Dans ces conditions, le choix du pad thermique GPU devient déterminant. Un matériau inadapté peut introduire une résistance thermique excessive, réduisant l’efficacité globale du système de refroidissement, même si celui-ci est mécaniquement performant.

3. Paramètres clés de performance des pads thermiques GPU

La sélection des pads thermiques pour GPU doit s’appuyer sur une analyse globale de plusieurs paramètres physiques et mécaniques.

3.1 Conductivité thermique

La conductivité thermique, exprimée en W/m·K, mesure la capacité du matériau à transmettre la chaleur. Les applications GPU à forte densité de puissance nécessitent généralement des pads thermiques GPU présentant une conductivité supérieure à 6 W/m·K, voire au-delà de 10 W/m·K pour les systèmes les plus exigeants.

3.2 Compressibilité et conformité

Un pad thermique pour GPU doit se déformer sous la pression d’assemblage afin d’épouser les irrégularités de surface. Un matériau trop rigide compromet le contact thermique, tandis qu’un matériau trop souple peut augmenter l’épaisseur thermique effective.

3.3 Résistance thermique

La résistance thermique globale dépend de la conductivité, de l’épaisseur et de la qualité du contact. Le dimensionnement du pad thermique GPU doit permettre de combler le jeu mécanique avec l’épaisseur minimale nécessaire.

3.4 Plage de température de fonctionnement

Les GPU fonctionnent dans des conditions thermiques dynamiques. Les pads thermiques pour GPU doivent conserver des performances stables sur une large plage de températures et résister aux cycles thermiques répétés.

3.5 Isolation électrique et fiabilité à long terme

Dans de nombreuses architectures, le pad thermique GPU doit également assurer une isolation électrique fiable. La résistance au vieillissement, au suintement d’huile et à la dégradation mécanique est essentielle pour les applications serveur et industrielles.

4. Typologie des matériaux et compromis de conception

Les pads thermiques pour GPU peuvent être classés selon leur matrice et leur charge thermique :

Le choix du pad thermique pour GPU résulte d’un compromis entre performance thermique, comportement mécanique et contraintes de fabrication.

5. Application pratique : modules GPU pour serveurs IA

Dans les serveurs d’intelligence artificielle, les modules GPU intègrent le cœur de calcul, les mémoires et les étages d’alimentation à différentes hauteurs. Les pâtes thermiques classiques peinent à garantir un contact homogène sur l’ensemble de ces surfaces.

L’utilisation de pads thermiques GPU haute performance permet :

• Un contact thermique uniforme sur plusieurs composants
• Une meilleure répétabilité en production automatisée
• Une fiabilité thermique accrue en fonctionnement continu

Des essais terrain ont montré qu’un pad thermique pour GPU correctement dimensionné peut réduire la température de jonction du GPU de 4 à 8 °C par rapport aux solutions traditionnelles.

6. Méthodologie de sélection des pads thermiques pour GPU

Une approche structurée est recommandée lors du choix des pads thermiques GPU :

1. Mesure précise des jeux et tolérances mécaniques
2. Définition des objectifs thermiques selon le TDP du GPU
3. Adéquation des propriétés mécaniques à la pression d’assemblage
4. Compatibilité avec les procédés de fabrication en série
5. Validation par simulation thermique et essais prototypes

Cette démarche permet de transformer le pad thermique GPU en un levier d’optimisation thermique plutôt qu’en un facteur limitant.

7. Solution de pads thermiques GPU pour le calcul haute performance

Afin de répondre aux exigences élevées des applications de calcul intensif et d’IA, nous proposons une gamme de pads thermiques pour GPU spécifiquement conçus pour les environnements à fort flux thermique.

• Conductivité thermique jusqu’à et supérieure à 10 W/m·K
• Épaisseurs disponibles de 0,5 mm à 5 mm
• Compressibilité optimisée pour un contact fiable
• Excellente stabilité thermique et mécanique à long terme

Les spécifications détaillées et les options de personnalisation sont disponibles à l’adresse suivante :
Solutions de pads thermiques GPU pour le calcul haute performance

Ces pads thermiques GPU sont déjà déployés avec succès dans des serveurs IA, cartes accélératrices et plateformes HPC.

8. Conclusion

À mesure que les GPU gagnent en puissance, les pads thermiques pour GPU deviennent un élément déterminant de la conception thermique. Une sélection rigoureuse, fondée sur des critères techniques objectifs et validée par des essais, permet d’améliorer durablement la performance, la stabilité et la fiabilité des systèmes.

Une approche d’ingénierie structurée dans le choix du pad thermique GPU constitue aujourd’hui un avantage compétitif réel pour les architectures de calcul haute performance.
