Optimisation de la gestion thermique dans les systèmes de stockage d’énergie : guide technique sur les pads thermiques

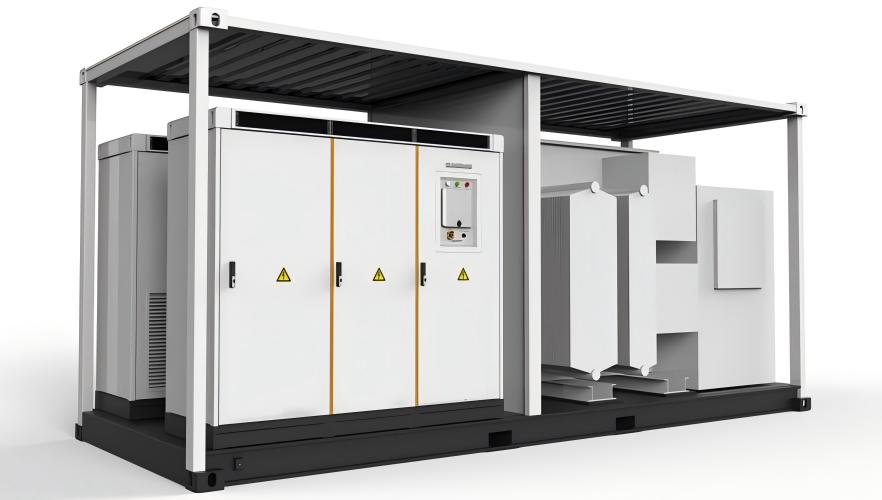

Avec l’essor des énergies renouvelables, les systèmes de stockage d’énergie (ESS) jouent un rôle central dans la stabilisation des réseaux électriques et l’optimisation de l’utilisation de l’énergie. Qu’il s’agisse de systèmes résidentiels ou d’installations industrielles à grande échelle, la gestion thermique constitue un facteur déterminant pour la sécurité, la performance et la durée de vie des équipements.

Du point de vue de l’ingénierie, la mise en place d’un chemin thermique fiable et efficace est essentielle. Parmi les différentes solutions disponibles, le pad thermique s’impose comme un matériau d’interface thermique incontournable grâce à sa flexibilité, ses propriétés d’isolation électrique et sa facilité d’intégration.

Défis thermiques dans les systèmes de stockage d’énergie

Lors du fonctionnement, la génération de chaleur se concentre principalement sur les composants suivants :

• Cellules de batterie
• Système de gestion de batterie (BMS)
• Modules de puissance (IGBT, MOSFET)
• Convertisseurs DC/DC et onduleurs
• Barres de connexion (busbars) et connecteurs

Dans des conditions de charge et décharge intensives, ces sources thermiques peuvent entraîner :

• Des écarts de température entre cellules
• Une dégradation accélérée des composants électroniques
• Une baisse du rendement global
• Un risque accru d’emballement thermique

La réduction de la résistance thermique aux interfaces est donc essentielle, et l’utilisation d’un pad thermique adapté devient un élément clé de la conception.

Applications typiques du pad thermique dans un ESS

1. Entre cellules de batterie et plaques de refroidissement

Les irrégularités de surface limitent le contact direct. Un pad thermique permet de combler ces interstices et d’améliorer le transfert de chaleur.

2. Entre carte BMS et boîtier

L’interface thermique assure le transfert de chaleur vers l’enveloppe métallique tout en garantissant l’isolation électrique.

3. Entre modules de puissance et dissipateurs

Les exigences combinées de conductivité thermique et d’isolation font du matériau d’interface thermique un choix privilégié dans ces applications critiques.

4. Zones de connexion électrique

Les points de forte intensité bénéficient de l’ajout localisé de pads thermiques afin d’améliorer la dissipation et la fiabilité.

Critères techniques de sélection d’un pad thermique

Le choix d’un pad thermique doit reposer sur une analyse rigoureuse des paramètres suivants :

Conductivité thermique

Généralement comprise entre 1,0 et 12,0 W/m·K. Pour les systèmes ESS, une valeur ≥ 5,0 W/m·K est recommandée.

Épaisseur et compressibilité

Des épaisseurs de 0,5 mm à 5,0 mm permettent de compenser les tolérances mécaniques tout en assurant un bon contact.

Dureté

Un équilibre entre souplesse et tenue mécanique est nécessaire.

Isolation électrique

Une résistivité volumique supérieure à 10¹² Ω·cm est généralement requise.

Plage de température

Le matériau doit rester stable entre -40°C et au moins 150°C.

Solution recommandée : SF500 Pad thermique en silicone

Dans les applications industrielles, la fiabilité des matériaux est primordiale. Le SF500 pad thermique en silicone constitue une solution éprouvée pour les systèmes de stockage d’énergie.

Caractéristiques principales :

• Conductivité thermique : 5,0 W/m·K
• Épaisseur : 0,5 mm à 5,0 mm (personnalisable)
• Température de fonctionnement : -40°C à 200°C
• Excellente isolation électrique
• Matériau : silicone haute performance

Avantages techniques :

• Excellente conformabilité : réduit la résistance thermique de contact
• Stabilité à long terme : performances constantes en conditions sévères
• Facilité d’intégration : compatible avec découpe et assemblage automatisé
• Sécurité accrue : isolation électrique fiable

Dans des applications concrètes, l’intégration de ce pad thermique entre modules batterie et plaques de refroidissement permet de réduire les écarts thermiques de 15 à 20 %, améliorant ainsi l’homogénéité thermique.

Bonnes pratiques d’intégration

Choix optimisé de l’épaisseur

Une épaisseur excessive augmente la résistance thermique, tandis qu’une épaisseur insuffisante réduit l’efficacité du contact.

Contrôle du taux de compression

Un taux de compression de 10 % à 30 % est recommandé.

Qualité des surfaces

Des surfaces planes et propres améliorent significativement les performances thermiques.

Approche système globale

Le pad thermique doit être intégré dans une stratégie complète incluant dissipateurs, ventilation ou refroidissement liquide.

Conclusion

Face aux exigences croissantes en matière de performance et de sécurité des systèmes de stockage d’énergie, la gestion thermique devient un enjeu stratégique. Le pad thermique, en tant qu’interface clé, contribue directement à l’efficacité et à la fiabilité du système.

L’utilisation de solutions performantes telles que le SF500, associée à une conception rigoureuse, permet d’optimiser la dissipation thermique, d’allonger la durée de vie des composants et de renforcer la sécurité globale.

Pour les ingénieurs, la maîtrise des matériaux d’interface thermique constitue un levier essentiel dans le développement de systèmes ESS robustes et durables.
