Comment utiliser correctement une pâte thermique pour optimiser la dissipation thermique

Avec l’augmentation constante des performances et de la densité des équipements électroniques, la gestion thermique est devenue un enjeu essentiel dans la conception des systèmes modernes. Processeurs, GPU, modules de puissance, composants automobiles, équipements de télécommunication, éclairages LED et systèmes industriels peuvent générer des quantités importantes de chaleur pendant leur fonctionnement.

Lorsque cette chaleur n’est pas correctement évacuée, l’élévation de température peut entraîner une diminution des performances, accélérer le vieillissement des composants et, dans certaines conditions, affecter la stabilité et la fiabilité du système. Dans ce contexte, la pâte thermique constitue l’un des matériaux d’interface thermique les plus couramment utilisés pour améliorer le transfert de chaleur entre une source chaude et un dissipateur thermique.

Pourtant, le choix d’une pâte thermique adaptée ne suffit pas à garantir une bonne performance thermique. Du point de vue de l’ingénierie, la préparation des surfaces, la quantité appliquée, l’épaisseur de l’interface, la pression d’assemblage et les conditions d’utilisation doivent également être prises en compte.

Pourquoi utiliser une pâte thermique ?

À première vue, les surfaces d’un composant électronique et d’un dissipateur peuvent sembler parfaitement planes. À l’échelle microscopique, elles présentent cependant de nombreuses irrégularités et aspérités.

Lorsqu’elles sont mises directement en contact, de petites poches d’air peuvent rester présentes entre les deux surfaces. Or, l’air possède une conductivité thermique relativement faible. Ces espaces microscopiques peuvent donc augmenter la résistance thermique de l’interface et limiter l’évacuation de la chaleur.

La fonction principale d’une pâte thermique est précisément de remplir ces micro-interstices afin d’améliorer le contact thermique entre le composant et le dissipateur. En remplaçant une partie de l’air présent dans l’interface par un matériau thermiquement conducteur, il est possible de créer un chemin thermique plus efficace.

Dans l’industrie, les termes graisse thermique, pâte thermique ou composé thermique peuvent désigner des matériaux présentant des fonctions similaires, même si leurs formulations et leurs propriétés rhéologiques peuvent être très différentes.

Pâte thermique, graisse thermique et gel thermique : quelles différences ?

Le choix d’un matériau d’interface thermique doit être réalisé en fonction de la structure du produit et des conditions réelles d’assemblage. Il n’existe pas de matériau universellement optimal pour toutes les applications.

La pâte thermique est généralement utilisée entre deux surfaces relativement rigides lorsque l’objectif principal consiste à réduire les micro-vides et la résistance thermique de contact. Elle convient notamment à de nombreuses applications électroniques dans lesquelles le composant est directement monté sur un dissipateur.

La graisse thermique possède généralement une consistance souple et peut présenter une bonne capacité de mouillage et d’adaptation aux irrégularités de surface. Ses caractéristiques de viscosité et de comportement rhéologique jouent un rôle important dans la mise en œuvre, notamment lors de la dépose automatisée.

Le gel thermique, quant à lui, est davantage destiné aux applications nécessitant une capacité de remplissage de jeux plus importants ou une meilleure adaptation aux différences de hauteur entre composants. Sa souplesse peut contribuer à absorber certaines tolérances mécaniques et à maintenir le contact thermique dans des architectures complexes.

Le choix entre ces différents matériaux doit donc prendre en compte la conductivité thermique, la résistance thermique, l’épaisseur de l’interface, la viscosité, la plage de température, les propriétés électriques, la stabilité à long terme et la compatibilité avec le procédé d’assemblage.

Comment appliquer correctement une pâte thermique ?

1. Nettoyer soigneusement les surfaces de contact

Avant l’application d’une pâte thermique, les surfaces du composant et du dissipateur doivent être propres et sèches. Les traces d’ancienne pâte, les poussières, les particules, les résidus de graisse ou autres contaminants peuvent empêcher la formation d’une interface homogène.

Lors du remplacement d’une graisse thermique existante, il est recommandé de retirer soigneusement l’ancien matériau avant d’appliquer une nouvelle couche. Une surface propre permet d’obtenir un contact plus régulier et de limiter les risques de défauts d’interface.

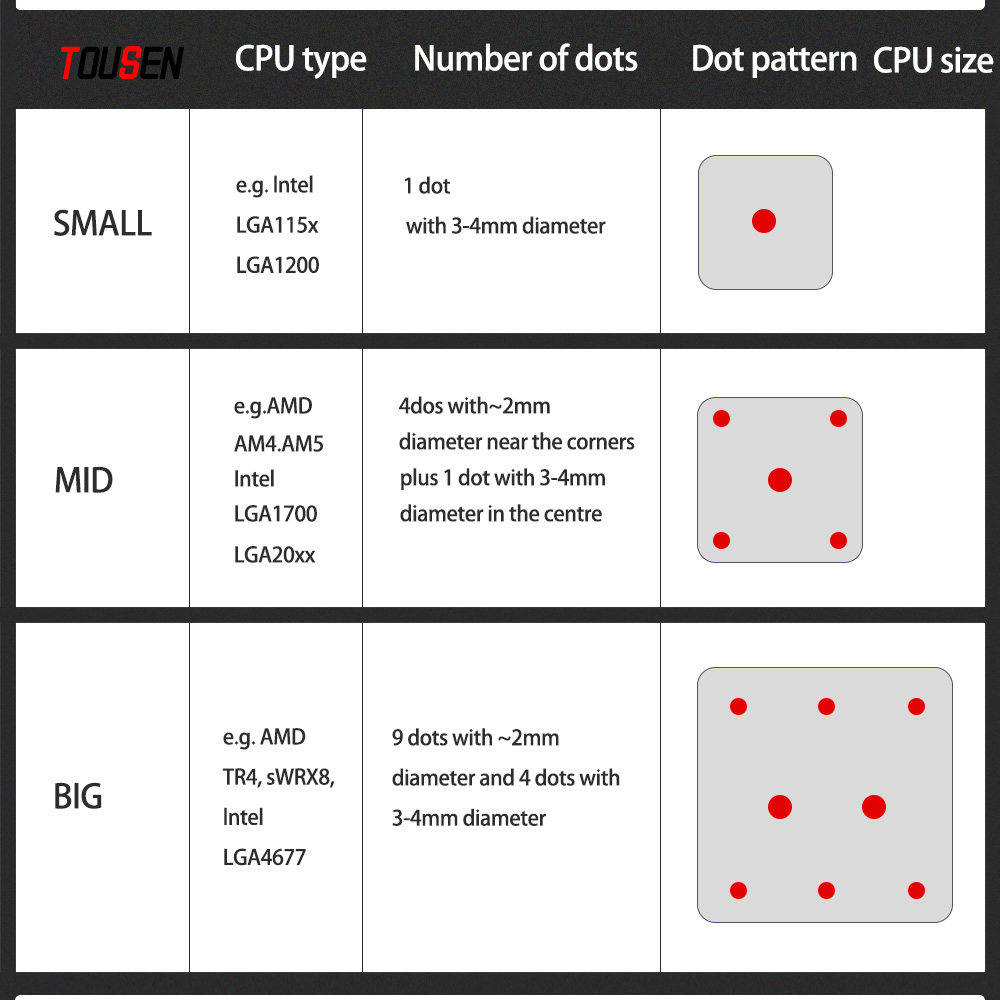

2. Ne pas appliquer une quantité excessive

L’une des erreurs les plus fréquentes consiste à penser qu’une quantité importante de pâte thermique améliore nécessairement la dissipation thermique. En réalité, le rôle de ce matériau est principalement de combler les micro-irrégularités des surfaces, et non de constituer une couche épaisse.

Une quantité excessive peut augmenter l’épaisseur effective de l’interface et donc accroître la résistance thermique. À l’inverse, une quantité insuffisante peut laisser certaines zones en contact avec l’air.

La quantité optimale dépend notamment de la dimension du composant, de la planéité des surfaces, de la viscosité du matériau et de la pression appliquée lors de l’assemblage.

Pour une production industrielle, il est préférable de définir une quantité de dépose contrôlée à l’aide d’un procédé de dosage adapté plutôt que de dépendre uniquement d’une application manuelle.

3. Garantir une pression d’assemblage uniforme

Après la dépose de la pâte thermique, le dissipateur doit être installé conformément aux spécifications mécaniques du système.

Une pression d’assemblage correctement répartie permet au matériau de se répartir de manière homogène et de limiter l’épaisseur de l’interface. Une pression irrégulière peut au contraire entraîner des variations locales d’épaisseur ou créer des zones présentant un contact thermique insuffisant.

Pour les composants à forte puissance, la conception mécanique du système de fixation doit donc être considérée conjointement avec les propriétés de la graisse thermique.

4. Limiter les démontages et remontages inutiles

Le démontage répété d’un dissipateur peut modifier la distribution de la pâte thermique et favoriser l’introduction d’air dans l’interface. Il peut également provoquer une répartition non uniforme du matériau.

Lorsqu’un remontage est nécessaire, il est généralement préférable d’inspecter l’interface, de nettoyer les surfaces si nécessaire et d’appliquer à nouveau le matériau selon le procédé recommandé.

Quels critères pour choisir une pâte thermique ?

La conductivité thermique constitue un paramètre important lors de la sélection d’une pâte thermique, mais elle ne doit pas être considérée isolément.

• Conductivité thermique : elle caractérise la capacité intrinsèque du matériau à transférer la chaleur.
• Résistance thermique : elle permet d’évaluer plus directement l’efficacité du transfert thermique dans une configuration donnée.
• Viscosité et comportement rhéologique : ces paramètres influencent la dépose, l’étalement et l’adaptation aux surfaces.
• Plage de température : le matériau doit conserver une stabilité suffisante dans les conditions réelles de fonctionnement.
• Propriétés électriques : selon l’application, une isolation électrique peut être nécessaire.
• Fiabilité à long terme : le pompage, le dessèchement, la migration et le vieillissement doivent être étudiés.
• Compatibilité avec le procédé : le matériau doit être compatible avec le dosage manuel, la dépose automatique ou le procédé industriel utilisé.

Dans certaines architectures présentant des jeux plus importants, un gel thermique peut être plus adapté qu’une pâte conventionnelle grâce à sa capacité à absorber les variations dimensionnelles. Pour des interfaces très fines nécessitant une faible résistance thermique, une graisse thermique correctement sélectionnée peut en revanche constituer une solution particulièrement pertinente.

TSAS50 : une solution de pâte thermique pour les applications électroniques

Dans le cadre des applications de gestion thermique des composants électroniques, TOUSEN propose la TSAS50 Thermal Paste, destinée aux applications nécessitant un matériau d’interface thermique sous forme de pâte.

La TSAS50 peut être envisagée pour créer une interface thermique entre des composants générant de la chaleur et des structures de dissipation telles que des dissipateurs thermiques. Sa formulation permet de contribuer au remplissage des micro-irrégularités présentes sur les surfaces de contact.

Comme pour toute pâte thermique, les performances obtenues dans une application réelle dépendent non seulement des propriétés du matériau, mais également de l’épaisseur de l’interface, de la quantité déposée, de l’état des surfaces et des conditions mécaniques d’assemblage.

Pour consulter les informations techniques et les caractéristiques disponibles sur le produit, les ingénieurs peuvent se référer à la page officielle :

TSAS50 Thermal Paste – TOUSEN

Les erreurs courantes lors de l’utilisation d’une pâte thermique

Dans les applications industrielles, certaines erreurs de mise en œuvre peuvent réduire sensiblement les performances attendues d’une pâte thermique.

Une application trop épaisse, une préparation insuffisante des surfaces, une pression d’assemblage irrégulière ou un mauvais contrôle du procédé de dosage peuvent augmenter la résistance thermique effective de l’interface.

Il faut également éviter de choisir un matériau uniquement sur la base de sa valeur nominale de conductivité thermique. Une graisse thermique présentant une conductivité élevée sur sa fiche technique n’est pas nécessairement la meilleure solution si sa viscosité, son comportement mécanique ou sa stabilité à long terme ne correspondent pas aux conditions réelles de l'application.

De la même manière, une architecture présentant des écarts dimensionnels importants peut nécessiter l'utilisation d'un gel thermique plutôt que d'une pâte conçue principalement pour les interfaces fines.

La gestion thermique doit être considérée comme un système complet

Une conception thermique fiable ne repose pas uniquement sur le choix d'une pâte thermique. La source de chaleur, le matériau d'interface, le dissipateur, la structure mécanique et le système de refroidissement doivent être étudiés comme un ensemble.

Le matériau d'interface thermique constitue le lien entre le composant générateur de chaleur et la structure chargée de l'évacuer. Ses performances réelles dépendent donc fortement des conditions d'utilisation et d'assemblage.

Dans un projet industriel, le choix entre pâte thermique, graisse thermique et gel thermique doit être effectué après analyse de plusieurs paramètres : dimensions de l'interface, tolérances mécaniques, température de fonctionnement, procédé d'assemblage, exigences électriques et durée de vie attendue.

Conclusion

Une pâte thermique correctement sélectionnée et correctement appliquée peut contribuer de manière significative à l'amélioration du transfert thermique entre un composant électronique et son dissipateur.

Cependant, la performance finale ne dépend pas uniquement de la conductivité thermique annoncée. Le nettoyage des surfaces, la quantité de matériau, l'épaisseur de l'interface, la pression d'assemblage et la stabilité à long terme doivent également être pris en considération.

Selon la structure du produit et les exigences de l'application, une graisse thermique ou un gel thermique peut également représenter une solution plus appropriée.

Pour les concepteurs et ingénieurs, l'approche la plus fiable consiste donc à sélectionner le matériau d'interface thermique en fonction des conditions réelles d'utilisation et à valider la solution au niveau du système par des essais thermiques et de fiabilité.

Cette démarche permet de réduire les risques liés à une mauvaise gestion thermique et de contribuer à améliorer la stabilité, les performances et la durée de vie des équipements électroniques.
