Plaques thermiques en silicone pour bornes de recharge VE : guide d’ingénierie pour la gestion thermique

Avec l’augmentation de la puissance de charge, le développement de la recharge rapide et la recherche de systèmes de conversion d’énergie toujours plus compacts, la gestion thermique est devenue un enjeu majeur pour les équipements de recharge des véhicules électriques. Les MOSFET, IGBT, redresseurs, modules de puissance, transformateurs et autres composants électroniques peuvent générer une quantité importante de chaleur pendant les phases de fonctionnement continu. Sans chemin thermique correctement dimensionné, l’apparition de points chauds peut entraîner une hausse de la température des composants, accélérer le vieillissement des matériaux et affecter la fiabilité à long terme du système.

Pour les ingénieurs qui conçoivent des bornes et modules de recharge pour véhicules électriques, le choix d’un matériau d’interface thermique (TIM) ne doit donc pas se limiter à la conductivité thermique. L’épaisseur, la compressibilité, l’isolation électrique, les tolérances dimensionnelles, les conditions d’assemblage, la résistance aux contraintes environnementales et la stabilité à long terme doivent également être prises en compte. Dans ce contexte, les pads thermiques en silicone offrent un compromis intéressant entre transfert thermique, conformité mécanique et isolation électrique.

Pourquoi la gestion thermique est essentielle dans les équipements de recharge VE

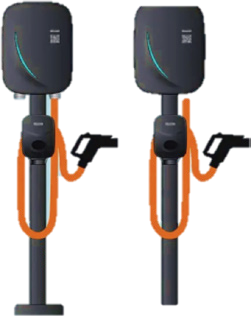

Une borne de recharge pour véhicule électrique ne constitue pas simplement une source d’alimentation. Son architecture de conversion de puissance intègre généralement plusieurs semi-conducteurs de puissance ainsi que différents composants électroniques auxiliaires. Lors des phases de recharge rapide ou à forte intensité, ces composants peuvent produire une quantité importante de chaleur localisée.

Une gestion thermique efficace consiste à établir un chemin de dissipation fiable entre le composant générateur de chaleur et un dissipateur thermique, une plaque froide ou une autre structure de refroidissement. Or, les surfaces en contact ne sont jamais parfaitement planes. Les micro-irrégularités, les tolérances des composants et les jeux d’assemblage peuvent créer des poches d’air entre la source de chaleur et la structure de refroidissement. Comme l’air possède une très faible conductivité thermique, ces espaces peuvent augmenter sensiblement la résistance thermique de l’interface.

C’est précisément dans ce type de configuration qu’un pad thermique correctement sélectionné peut apporter un avantage technique. Sa capacité à se conformer aux irrégularités des surfaces permet de réduire les espaces d’air et de maintenir un contact thermique plus homogène entre les deux surfaces.

Le choix d’un matériau d’interface thermique ne repose pas uniquement sur la conductivité

La conductivité thermique constitue naturellement un critère important lors de la sélection d’un pad thermique. Elle ne doit toutefois pas être considérée comme le seul indicateur de performance. La résistance thermique effective de l’interface dépend également de l’épaisseur du matériau, de la pression de contact, de la planéité des surfaces, du taux de compression et de l’écart réel entre les composants.

Par exemple, un matériau présentant une conductivité thermique très élevée peut ne pas fournir les performances théoriques attendues s’il est trop rigide pour épouser correctement les surfaces. Dans une application présentant des variations dimensionnelles ou des surfaces irrégulières, un matériau plus souple et correctement compressible peut assurer une meilleure surface de contact et, par conséquent, un transfert thermique global plus efficace.

Dans une approche d’ingénierie, il est donc préférable d’évaluer l’ensemble de l’interface thermique plutôt que de sélectionner un matériau uniquement sur la base de sa valeur nominale en W/m·K.

Pad thermique ou pâte thermique pour les bornes de recharge VE ?

La comparaison entre pad thermique et pâte thermique revient fréquemment lors de la conception thermique des équipements de recharge. Il n’existe toutefois pas de solution universellement supérieure : le choix doit être déterminé par la géométrie de l’interface, la résistance thermique recherchée, le procédé d’assemblage et les exigences de fiabilité.

Une pâte thermique peut offrir une très faible résistance thermique d’interface lorsqu’elle est correctement appliquée sur une interface mince et maîtrisée. Elle nécessite cependant un contrôle précis du volume déposé, de l’épaisseur, de la répartition du matériau et de la propreté du procédé. Les phénomènes de migration, de pompage ou de vieillissement doivent également être considérés selon l’application.

À l’inverse, les pads thermiques sont fournis sous forme de matériaux préformés avec une épaisseur définie. Ils peuvent être découpés selon la géométrie du composant et adaptés aux configurations dans lesquelles l’entrefer mécanique est relativement constant.

Pour une production en série, la comparaison entre pad thermique et pâte thermique doit donc prendre en compte non seulement les performances thermiques, mais aussi la répétabilité du processus, la maîtrise dimensionnelle, la facilité de contrôle, la propreté de l’assemblage et la maintenance.

Les avantages des pads thermiques en silicone pour les équipements de recharge

Les pads thermiques en silicone sont particulièrement intéressants dans les applications d’électronique de puissance en raison de leur capacité à combiner propriétés thermiques et caractéristiques mécaniques adaptées.

Conformabilité mécanique : la matrice silicone peut absorber certaines irrégularités de surface et variations dimensionnelles entre le composant de puissance et le dissipateur. Cette propriété permet de maintenir un contact thermique stable sans appliquer nécessairement une pression d’assemblage excessive.

Isolation électrique : les équipements de recharge VE peuvent fonctionner sous des tensions élevées. Dans ces conditions, l’interface thermique doit parfois assurer simultanément le transfert de chaleur et l’isolation électrique. Les matériaux silicones thermiquement conducteurs peuvent être formulés pour répondre à ces deux exigences.

Maîtrise de l’épaisseur : les écarts entre les composants et les structures de refroidissement varient selon l’architecture du module. Les pads thermiques en silicone peuvent être disponibles dans différentes épaisseurs et différents niveaux de dureté afin de s’adapter à ces configurations.

Géométrie personnalisée : la découpe à la forme et les dimensions personnalisées permettent d’adapter le matériau aux boîtiers de semi-conducteurs, dissipateurs thermiques et autres composants présentant des contraintes d’encombrement.

Répétabilité du procédé : contrairement aux matériaux thermiques liquides, les pads préformés ne nécessitent pas la même opération de dosage et d’étalement. Cette caractéristique peut simplifier la manipulation et contribuer à améliorer la répétabilité d’une production en série.

Les pads thermiques en silicone TOUSEN pour les applications de recharge VE

Les exigences thermiques et mécaniques peuvent varier considérablement d’un module de recharge à l’autre. TOUSEN propose une gamme de pads thermiques en silicone permettant de sélectionner différentes performances thermiques en fonction de la charge thermique, de l’entrefer et des contraintes mécaniques de l’application.

La gamme TOUSEN Silicone Thermal Pads couvre des niveaux de conductivité thermique allant de 1,5 à 15,0 W/m·K. Cette plage permet aux ingénieurs de sélectionner un matériau adapté à différents niveaux de densité de puissance et différentes configurations d’interface.

À titre d’exemple, le SF500 présente une conductivité thermique nominale de 3,0 W/m·K et une impédance thermique indiquée de 0,45 °C·in²/W à 1 mm d’épaisseur et 30 psi. Pour les applications nécessitant une conductivité thermique supérieure, la gamme comprend notamment le SF600D à 4,0 W/m·K, le SF800 à 8,0 W/m·K, le SF1000 à 10,0 W/m·K, le SF1200 à 12,0 W/m·K et le SF1500 à 15,0 W/m·K.

Selon le grade sélectionné, différents niveaux d’épaisseur ainsi que des géométries découpées sur mesure peuvent être envisagés. Les spécifications publiées de la gamme comprennent notamment des caractéristiques d’isolation électrique et une classification UL94 V-0, ainsi que la conformité RoHS, sans halogène et REACH.

Pour une borne de recharge, le choix du grade doit toutefois être effectué à partir des conditions réelles d’utilisation. L’entrefer, la pression de compression, les tolérances des composants, les exigences diélectriques, la température de fonctionnement et la configuration mécanique doivent être évalués conjointement.

Découvrir les pads thermiques en silicone TOUSEN

Comment sélectionner un pad thermique pour une borne de recharge VE

1. Déterminer la charge thermique réelle

La première étape consiste à identifier la chaleur générée par les MOSFET, IGBT, redresseurs, modules de puissance ou autres composants dans les conditions de fonctionnement les plus exigeantes. Le matériau d’interface thermique doit être évalué comme un élément du chemin thermique complet.

2. Mesurer l’entrefer réel de l’interface

La dimension nominale indiquée sur un plan mécanique ne correspond pas nécessairement à la configuration après assemblage. Les ingénieurs doivent prendre en compte l’entrefer réellement mesuré ainsi que ses tolérances. Un pad trop mince risque de ne pas assurer un contact suffisant, tandis qu’une épaisseur excessive peut augmenter la résistance thermique.

3. Évaluer la compression et les propriétés mécaniques

La dureté et la compressibilité du pad thermique doivent être compatibles avec la pression d’assemblage disponible et la conception mécanique du composant. Une bonne conformité de surface est intéressante, mais la stabilité dimensionnelle et mécanique du matériau dans le temps doit également être vérifiée.

4. Vérifier les exigences d’isolation électrique

Pour les équipements de recharge haute tension, les performances diélectriques constituent un critère essentiel de qualification. La rigidité diélectrique et les caractéristiques d’isolation doivent être vérifiées conjointement avec les performances thermiques et les exigences de sécurité applicables.

5. Prendre en compte la fiabilité à long terme

Les bornes de recharge peuvent fonctionner pendant de longues périodes et subir des cycles thermiques répétés. La qualification du matériau doit donc également prendre en compte le vieillissement thermique, la déformation rémanente à la compression, l’exposition environnementale et la stabilité de l’interface sur la durée de vie prévue.

Pad thermique en silicone et autres matériaux d’interface thermique

Par rapport à une pâte thermique, les pads thermiques en silicone présentent l’avantage d’avoir une épaisseur prédéfinie et d’être relativement propres et faciles à manipuler. Ils sont donc particulièrement intéressants dans les procédés de production répétitifs. Une pâte thermique peut néanmoins rester préférable lorsque l’application exige une interface extrêmement mince et une résistance thermique de contact minimale.

Par rapport aux gels thermiques, les pads peuvent être avantageux lorsque la géométrie de l’interface est bien définie et relativement constante. À l’inverse, pour des surfaces complexes en trois dimensions ou des entrefers fortement variables, un gel thermique dispensable peut offrir une meilleure capacité de remplissage.

L’objectif de l’ingénieur ne doit donc pas être de rechercher un matériau d’interface thermique universel, mais de sélectionner la technologie offrant le meilleur équilibre entre performance thermique, conformité mécanique, isolation électrique, facilité d’assemblage, fiabilité et coût global du système.

Conclusion

À mesure que les équipements de recharge VE deviennent plus puissants et plus compacts, la gestion thermique restera un facteur déterminant de la fiabilité et de la durée de vie des systèmes. Un pad thermique performant doit non seulement favoriser le transfert de chaleur, mais également assurer un contact thermique stable, absorber les variations dimensionnelles, satisfaire les exigences d’isolation électrique et conserver ses propriétés dans les conditions de fonctionnement prévues.

Lorsqu’il s’agit de choisir entre pad thermique et pâte thermique, il est préférable d’évaluer l’ensemble de l’application plutôt que de comparer uniquement les valeurs de conductivité thermique. Pour les modules de recharge présentant des entrefers définis et des procédés d’assemblage répétitifs, les pads thermiques en silicone constituent une solution intéressante grâce à leur combinaison de transfert thermique, flexibilité, isolation électrique, facilité de manipulation et possibilités de personnalisation.

La gamme TOUSEN de pads thermiques en silicone propose plusieurs niveaux de conductivité thermique, de 1,5 à 15,0 W/m·K, afin de répondre à différentes densités de puissance et configurations d’interface. Pour sélectionner la solution la plus pertinente, il est recommandé d’évaluer simultanément la résistance thermique, l’entrefer, la compression, les performances diélectriques, les conditions de fonctionnement et les exigences du procédé de fabrication.

Pour les fabricants de bornes de recharge et de systèmes d’électronique de puissance, cette approche fondée sur les conditions réelles d’application permet de sélectionner plus rationnellement le matériau d’interface thermique et de construire une stratégie de gestion thermique fiable pour les infrastructures de recharge de nouvelle génération.
