    Pâte thermique pour module de refroidissement thermoélectrique

    auteur: CHACE / Tousen Thermal Management Engineering Team
    2026-09-23
    {当前产品的产品关键词轮巡使用}

    Le rôle de la pâte thermique et de la graisse thermique dans les modules de refroidissement thermoélectrique

    Dans les systèmes nécessitant un contrôle précis de la température, les modules de refroidissement thermoélectrique, couramment appelés TEC (Thermoelectric Cooler), sont utilisés dans de nombreuses applications industrielles. Lasers, équipements optiques, instruments médicaux, systèmes d’analyse, équipements de mesure de précision et électronique industrielle peuvent notamment intégrer cette technologie pour assurer une régulation thermique stable.

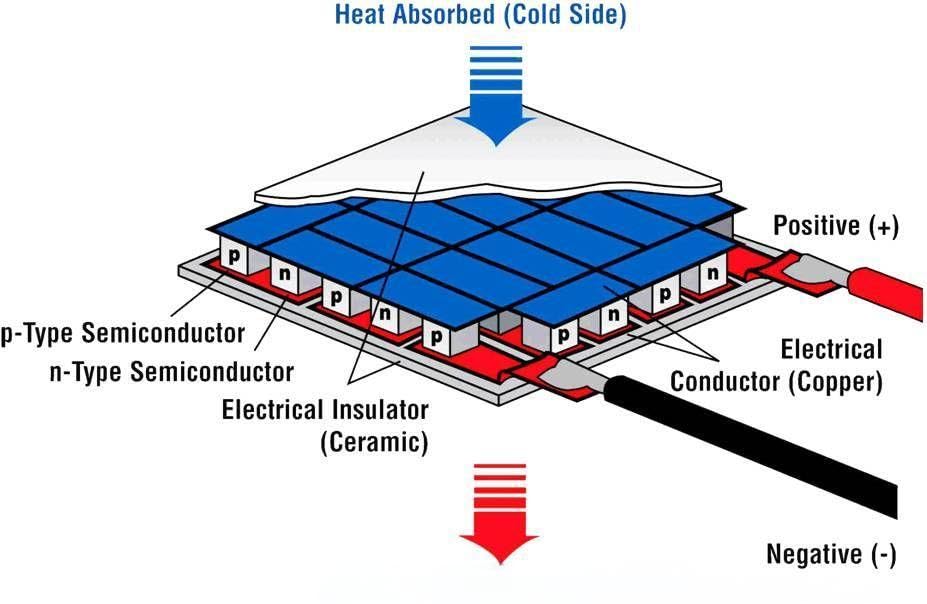

    Le fonctionnement d’un TEC repose sur l’effet Peltier : la chaleur est absorbée sur une face du module puis transférée vers la face opposée. Les performances globales du système dépendent donc non seulement des éléments thermoélectriques, du courant de fonctionnement et du système de dissipation, mais également de la qualité des interfaces thermiques situées de part et d’autre du module.

    Dans ce contexte, la pâte thermique, la graisse thermique et les gels thermiques jouent un rôle important. Ces matériaux d’interface thermique, ou TIM (Thermal Interface Materials), permettent de réduire les microvides présents entre deux surfaces en contact et d’améliorer la continuité du chemin thermique.

    Pourquoi l’interface thermique est-elle importante dans un module TEC ?

    Le chemin thermique d’un système de refroidissement thermoélectrique peut être représenté de manière simplifiée comme suit :

    Source thermique → interface côté froid → module TEC → interface côté chaud → dissipateur ou plaque froide → environnement

    Chaque interface contribue à la résistance thermique globale du système. Même lorsqu’elles semblent parfaitement planes à l’œil nu, les surfaces métalliques présentent des irrégularités microscopiques. Lors de l’assemblage de deux surfaces solides, ces irrégularités peuvent créer de petites cavités contenant de l’air. Or, l’air présente une conductivité thermique très faible par rapport aux matériaux d’interface thermique spécialement formulés.

    Une pâte thermique ou une graisse thermique correctement sélectionnée peut remplir ces microcavités et améliorer le contact thermique entre les surfaces. L'objectif n'est donc pas uniquement d'utiliser un matériau présentant une conductivité thermique élevée, mais de créer une interface continue et maîtrisée.

    Cette problématique est particulièrement importante dans les systèmes TEC. La face chaude doit évacuer non seulement la chaleur extraite du côté froid, mais également la chaleur générée par la puissance électrique consommée par le module thermoélectrique. Une résistance thermique excessive côté chaud peut entraîner une augmentation de la température de fonctionnement du TEC et réduire la différence de température disponible pour le refroidissement.

    La résistance thermique de contact est aussi importante que la conductivité thermique

    Lors de la sélection d’une pâte thermique, la conductivité thermique constitue naturellement un paramètre important. Toutefois, elle ne permet pas à elle seule de prédire les performances réelles de l’interface dans un assemblage TEC.

    La résistance thermique effective dépend également de l’épaisseur de la couche d’interface, de la rugosité des surfaces, de la pression d’assemblage, de la surface de contact, de la viscosité du matériau, de son comportement au mouillage et de la régularité du procédé d’application.

    Par exemple, une couche excessivement épaisse de graisse thermique augmente la distance que la chaleur doit parcourir à travers le TIM. À l’inverse, une quantité insuffisante de matériau peut entraîner une couverture incomplète de la surface et laisser subsister des poches d’air.

    Pour cette raison, une approche d’ingénierie consiste à obtenir une couche d’interface aussi uniforme et maîtrisée que possible, avec une épaisseur adaptée à la géométrie et aux conditions mécaniques de l’assemblage.

    Cette règle concerne aussi bien l’interface côté froid que l’interface côté chaud du module thermoélectrique. Le matériau doit permettre un transfert thermique efficace dans les deux directions du chemin thermique.

    Pâte thermique, graisse thermique et gel thermique : comment choisir ?

    Dans le domaine de la gestion thermique électronique, les termes pâte thermique et graisse thermique désignent généralement des matériaux d’interface capables de remplir les micro-irrégularités des surfaces en contact tout en conservant une couche thermique relativement fine.

    Lorsque les surfaces du TEC, de la plaque froide ou du dissipateur sont relativement planes et que l'objectif est de minimiser l'épaisseur de l'interface, une pâte thermique ou une graisse thermique peut constituer une solution pertinente.

    Les gels thermiques répondent généralement à une autre problématique. Leur comportement plus souple et leur capacité de compensation des jeux peuvent être intéressants lorsque les composants présentent des tolérances dimensionnelles, des différences de hauteur ou des espaces plus importants entre les surfaces.

    Il ne faut toutefois pas considérer le gel thermique comme intrinsèquement supérieur à la pâte thermique ou à la graisse thermique. Le choix doit être effectué en fonction de la géométrie réelle de l’interface, de la charge thermique, des contraintes mécaniques et des exigences de fiabilité.

    Évaluation du TOUSEN TSAS50 pour les applications thermoélectriques

    Pour les applications nécessitant un matériau d’interface thermique sous forme de pâte et non durcissant, le TOUSEN TSAS50 peut être considéré comme une solution à évaluer dans le cadre d’un projet de refroidissement thermoélectrique.

    Selon les spécifications disponibles du produit, le TSAS50 présente une conductivité thermique de 7,0 W/m·K. Son coefficient de résistance thermique est indiqué à environ 0,025 °C·cm²/W sous 60 psi, tandis que sa viscosité est d’environ 120 Pa·s à 22 °C.

    Le TSAS50 est formulé comme un matériau thermique monocomposant et non durcissant. Cette caractéristique peut être intéressante lorsque le processus de fabrication ne prévoit pas d’étape de polymérisation supplémentaire ou lorsque l’interface doit conserver une certaine capacité d’adaptation pendant l’assemblage et le fonctionnement.

    Le matériau est également compatible avec une application par sérigraphie. Cette possibilité peut être intéressante pour les fabricants qui souhaitent contrôler de manière plus reproductible la quantité et la zone de dépôt du matériau dans un processus de production en série.

    Dans une architecture TEC, le TSAS50 peut notamment être évalué entre le module thermoélectrique et une plaque froide, un dissipateur ou un répartiteur thermique, selon la configuration mécanique retenue. L’objectif est de réduire les microvides présents à l’interface et d'obtenir un chemin thermique plus homogène.

    Comme pour tout TIM, la compatibilité finale doit toutefois être vérifiée dans les conditions réelles de fonctionnement. Le choix du TSAS50 doit notamment prendre en compte les dimensions du TEC, la charge thermique, les températures de fonctionnement, la pression de contact, la planéité des surfaces, la surface d’interface, l’épaisseur de couche visée, les performances du dissipateur et les cycles thermiques.

    Principaux critères de sélection d’un TIM pour un module TEC

    Lorsqu’un système thermoélectrique n’atteint pas la température cible, il est important de ne pas attribuer automatiquement le problème au module TEC. L’ensemble du chemin thermique doit être analysé de manière méthodique.

    • Déterminer précisément la charge thermique
      La quantité de chaleur à extraire du composant refroidi doit être calculée afin de déterminer les conditions de fonctionnement réelles du TEC.
    • Contrôler la planéité des surfaces
      Les surfaces en contact avec le TEC, la plaque froide et le dissipateur doivent présenter une planéité et un parallélisme adaptés à l'application.
    • Maîtriser l’épaisseur du TIM
      La pâte thermique ou la graisse thermique doit couvrir correctement la zone fonctionnelle sans créer une couche inutilement épaisse.
    • Maîtriser la pression d’assemblage
      Une pression insuffisante ou irrégulière peut augmenter la résistance thermique de contact et affecter la fiabilité mécanique de l’assemblage.
    • Contrôler le procédé d’application
      Dans une production industrielle, le volume déposé, la surface couverte, l’épaisseur et la répétabilité du procédé peuvent avoir une influence directe sur les performances thermiques.
    • Évaluer la stabilité à long terme
      Pour les équipements soumis à des cycles marche/arrêt ou à des variations importantes de température, des essais de cyclage thermique doivent être envisagés.
    • Adapter le matériau à l’épaisseur du jeu
      Les interfaces minces et relativement planes peuvent être adaptées à une pâte thermique ou une graisse thermique, tandis que les espaces plus importants peuvent nécessiter l’évaluation de gels thermiques.

    Le procédé d’application influence également les performances thermiques

    Les performances d’une graisse thermique ou d’une pâte thermique ne dépendent pas uniquement de ses propriétés intrinsèques. Le mode d’application joue également un rôle important dans les performances obtenues après assemblage.

    Une variation du volume déposé, de la surface couverte, de l’épaisseur de couche, de la pression d’assemblage ou du positionnement des composants peut entraîner une variation de la résistance thermique réelle.

    Dans un module TEC, une couche trop épaisse peut augmenter la résistance thermique. À l’inverse, une couverture insuffisante peut laisser des zones non remplies et créer des chemins thermiques moins efficaces.

    Pour les applications industrielles, il est donc recommandé de définir un procédé d’application reproductible dès la phase de développement. La sérigraphie peut notamment constituer une option intéressante lorsque le fabricant souhaite mieux contrôler la quantité et la géométrie du dépôt.

    Grâce à sa compatibilité avec la sérigraphie, le TOUSEN TSAS50 peut être évalué dans des processus de fabrication nécessitant une application répétable du matériau d’interface thermique. Les paramètres réels de sérigraphie, notamment l’épaisseur déposée, la configuration de l’écran, la vitesse d’impression et les conditions de mise en œuvre, doivent toutefois être optimisés en fonction du procédé industriel utilisé.

    Une conception thermique globale est essentielle pour un système TEC

    Un module de refroidissement thermoélectrique ne peut pas être évalué indépendamment de son environnement thermique. La résistance thermique côté froid, la résistance thermique côté chaud, les performances du dissipateur ou de la plaque froide ainsi que la température ambiante influencent conjointement le fonctionnement du système.

    Par conséquent, une conductivité thermique élevée du matériau d’interface ne garantit pas à elle seule une amélioration proportionnelle des performances du système. Les ingénieurs doivent examiner la résistance thermique globale et les conditions réelles d’assemblage.

    Cette approche est particulièrement importante pour les équipements optiques, les systèmes laser, les instruments médicaux et les équipements d’analyse nécessitant une température stable et une bonne répétabilité de fonctionnement.

    Conclusion

    Les matériaux d’interface thermique constituent un élément important de la conception des systèmes de refroidissement thermoélectrique à semi-conducteurs. En remplissant les micro-irrégularités des surfaces et en réduisant la résistance thermique de contact, une pâte thermique ou une graisse thermique correctement sélectionnée peut contribuer à améliorer le transfert de chaleur entre le TEC et les composants thermiques adjacents.

    La pâte thermique, la graisse thermique et les gels thermiques présentent des caractéristiques différentes en matière de viscosité, de conformabilité, de capacité de remplissage et de mise en œuvre. Leur sélection doit donc être basée sur la géométrie de l’interface, la charge thermique, les contraintes mécaniques, le procédé de fabrication et les exigences de fiabilité.

    Pour les applications TEC nécessitant un TIM sous forme de pâte, monocomposant et non durcissant, le TOUSEN TSAS50 constitue une solution pouvant être évaluée dans le cadre du développement d’un système de gestion thermique. Sa conductivité thermique annoncée de 7,0 W/m·K, son coefficient de résistance thermique d’environ 0,025 °C·cm²/W sous 60 psi, sa viscosité d’environ 120 Pa·s à 22 °C ainsi que sa compatibilité avec la sérigraphie constituent des caractéristiques à prendre en compte lors de l’étude du procédé.

    La sélection finale doit néanmoins être fondée sur des essais représentatifs des conditions réelles d’utilisation. La conductivité thermique nominale ne doit pas être considérée isolément : l’épaisseur de l’interface, l’état des surfaces, la pression d’assemblage, le procédé d’application, la charge thermique, les performances du système de dissipation et les cycles thermiques doivent être intégrés à l’évaluation.

    Pour les systèmes TEC, une gestion thermique performante repose ainsi sur une approche globale associant propriétés du matériau, conception de l’interface, procédé d’assemblage, architecture de dissipation et fiabilité à long terme.

    Découvrir le TOUSEN TSAS50 – Pâte thermique pour applications électroniques
