Emballement thermique des batteries EV : causes, mécanismes et solutions matérielles
Analyse technique et solutions de gestion thermique — TOUSEN® Thermal Solutions
1. Comprendre l’emballement thermique
L’emballement thermique dans les batteries lithium-ion survient lorsque la chaleur générée à l’intérieur dépasse la capacité de dissipation du système. Ce phénomène auto-accéléré provoque la décomposition de l’électrolyte, la libération de gaz inflammables et, dans les cas extrêmes, l’incendie ou l’explosion.
- Court-circuit interne : Rupture du séparateur, contamination métallique ou défaut d’assemblage provoquant un contact direct entre électrodes.
- Abus externe : Surcharge, décharge profonde, courant excessif, impact mécanique ou compression.
- Réactivité des matériaux : Les cathodes riches en nickel libèrent de l’oxygène à haute température, entraînant des réactions exothermiques avec l’électrolyte.
Une fois déclenché, un cycle de rétroaction positive se met en place : production de chaleur → dégradation des matériaux → dégagement de chaleur accru → élévation de la température, conduisant à l’emballement complet ou à la propagation thermique du module.
2. Gestion de l’emballement thermique : approche ingénierique
Une stratégie efficace repose sur trois axes complémentaires : le contrôle des sources, l’optimisation des chemins thermiques et la protection par matériaux.
2.1 Contrôle de la source
- Assurer une qualité de fabrication stricte pour éviter les impuretés et les défauts d’électrodes.
- Surveiller les paramètres de tension, température et impédance via le BMS pour détecter les anomalies précoces.
- Utiliser des électrodes et revêtements à stabilité thermique améliorée.
2.2 Optimisation du chemin thermique
- Assurer une répartition homogène de la chaleur grâce à des canaux de refroidissement efficaces.
- Combiner le refroidissement actif (liquide/air) et les systèmes passifs (matériaux à changement de phase, caloducs).

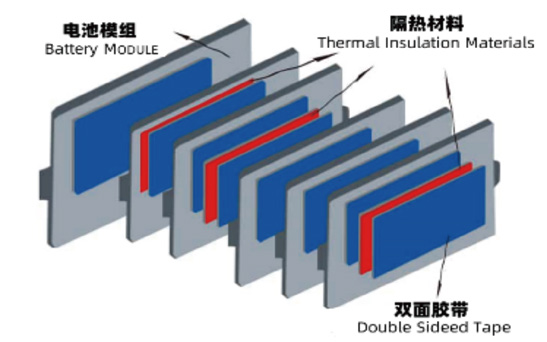

- Introduire des barrières physiques pour limiter la propagation de la chaleur entre cellules.
2.3 Protection par matériaux (couche fonctionnelle)
La propagation thermique peut être ralentie ou contenue grâce à des matériaux d’isolation et d’interface thermique performants. TOUSEN® propose des solutions éprouvées pour une protection passive avancée.
3. Matériaux de protection clés

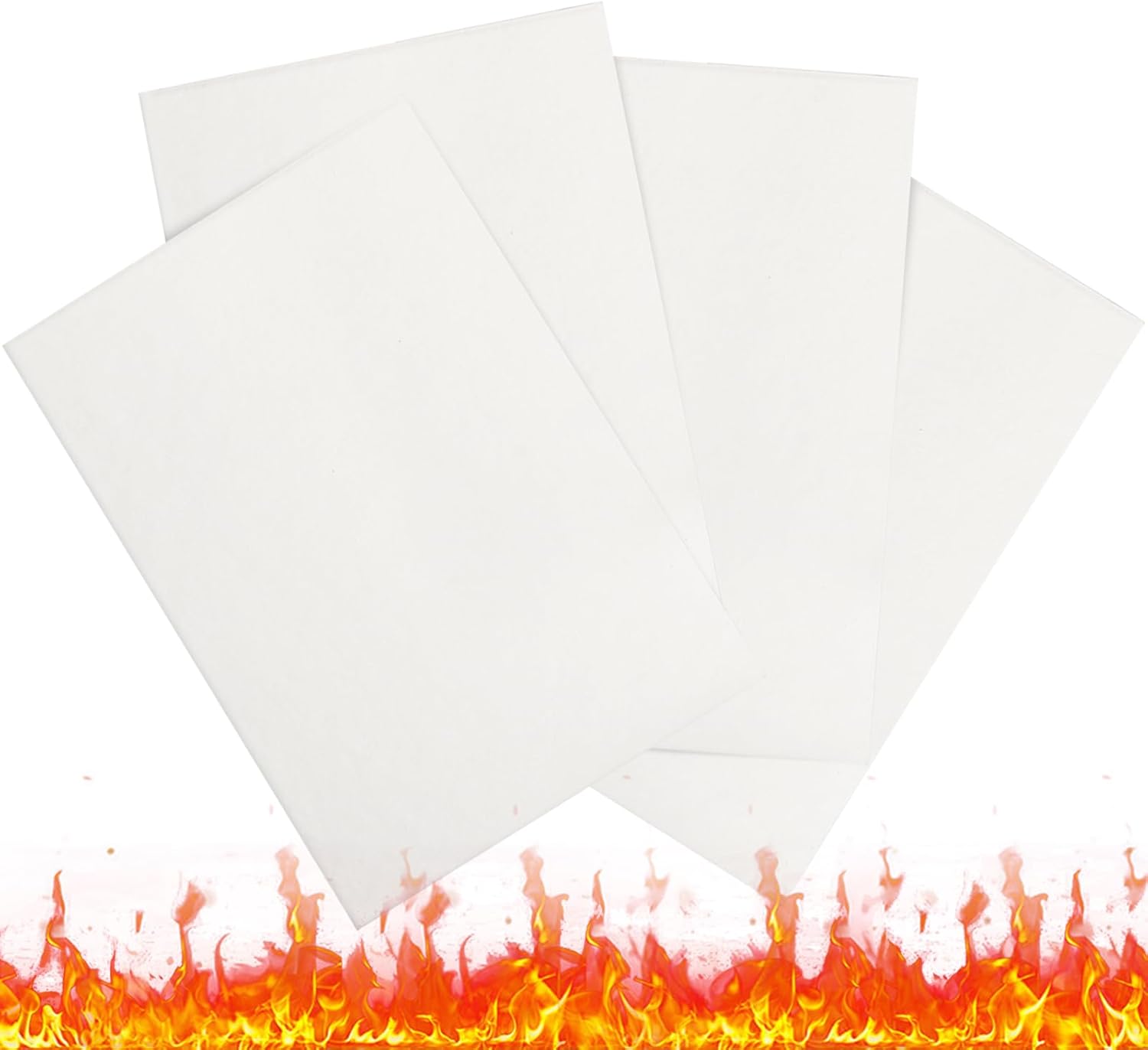

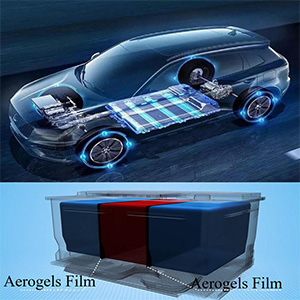

GA-60 — Feuille d’isolation en composite d’aérogel
Description : Aérogel de silice nanoporeux renforcé par des fibres céramiques aluminosilicates, offrant une conductivité thermique extrêmement faible et une excellente résistance à la chaleur.
| Conductivité thermique | ≤ 0,025 W/(m·K) |
|---|---|
| Plage de température | -196°C à 850°C (jusqu’à 1200°C à court terme) |
| Classe de flamme | UL94 V-0 |
| Applications | Barrières thermiques entre modules, isolation des points chauds, protection du boîtier |
Le GA-60 agit comme un écran thermique haute température, ralentissant la propagation de la chaleur et offrant un temps de réponse critique avant la défaillance totale.
HI-370 — Mousse de silicone isolante thermique
Description : Mousse de silicone à cellules fermées ou semi-ouvertes, combinant élasticité, isolation thermique et résistance à la flamme.
| Conductivité thermique | ≈ 0,07 W/(m·K) |
|---|---|
| Température d’utilisation | -55°C à 200°C (stable jusqu’à 500°C) |
| Densité | ≈ 370 kg/m³ |
| Classe de flamme | UL94 V-0 |
| Applications | Remplissage entre modules, amortissement des vibrations, interface isolante |
HI-370 offre un équilibre optimal entre isolation thermique, amortissement mécanique et isolation électrique — idéal pour la couche intermédiaire entre aérogel et boîtier.
TY-640 — Mousse d’étanchéité en silicone
Description : Mousse de silicone à densité moyenne, conçue pour l’étanchéité, la résistance à l’eau et la protection environnementale, disponible avec adhésif.
| Conductivité thermique | ≈ 0,064 W/(m·K) |
|---|---|
| Densité | ≈ 400 kg/m³ |
| Plage de température | -55°C à 200°C |
| Rigidité diélectrique | ≈ 6,4 kV/mm |
| Applications | Joints périphériques du boîtier, étanchéité des interfaces, barrière thermique secondaire |
TY-640 renforce l’isolation et l’étanchéité des bords. Sa flexibilité et sa résistance au feu en font une couche de confinement efficace.

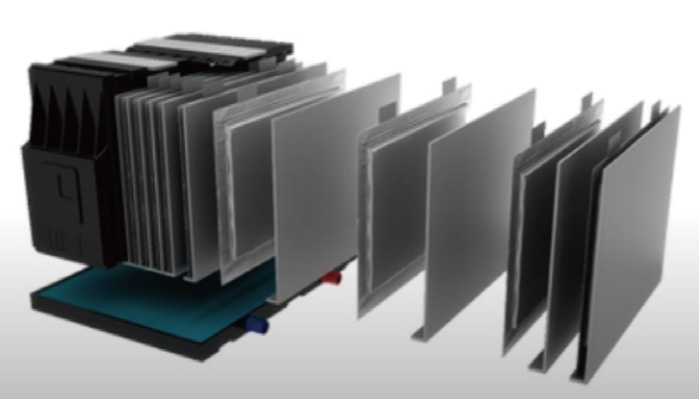

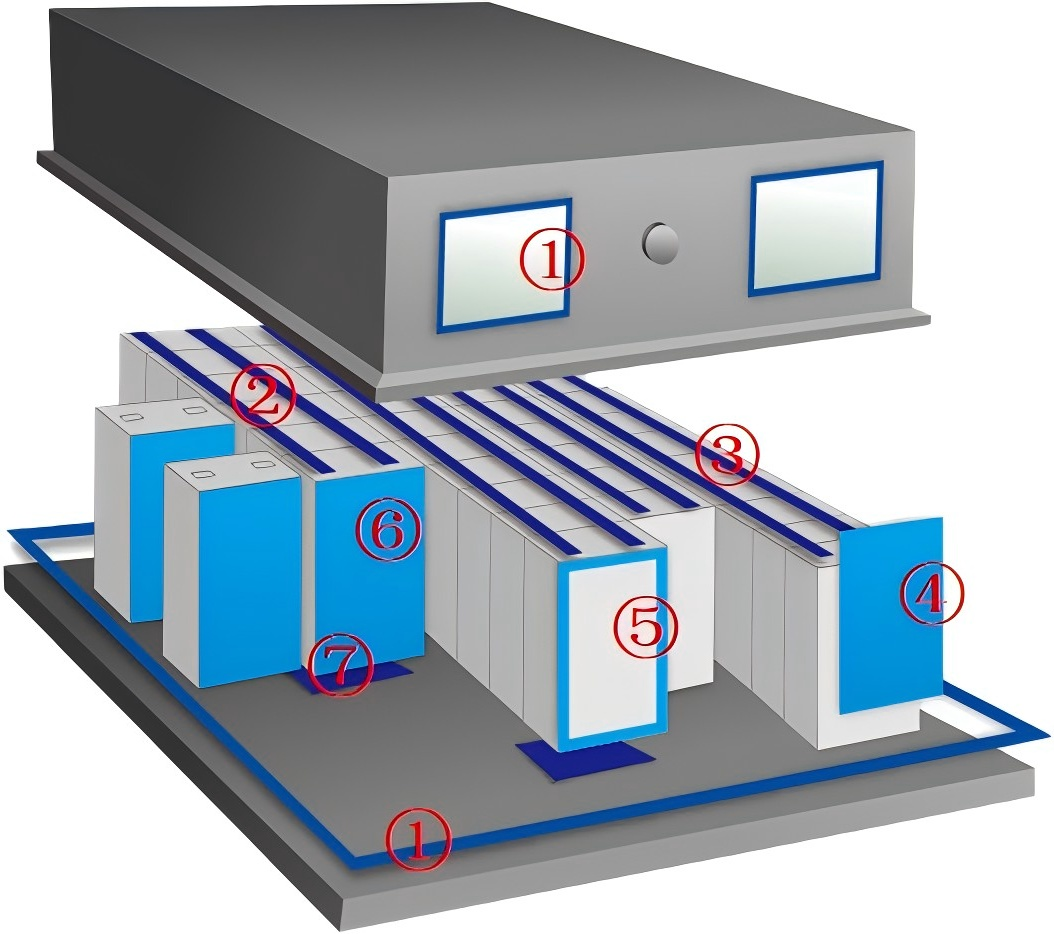

4. Stratégie d’application multicouche
- Couche 1 (Zone chaude) : GA-60 — isolation haute température à proximité des cellules.
- Couche 2 (Zone intermédiaire) : HI-370 — amortissement mécanique et tampon thermique.
- Couche 3 (Zone périphérique) : TY-640 — étanchéité et isolation secondaire.
Cette structure multicouche retarde la propagation thermique, améliore la stabilité structurelle et augmente la marge de sécurité en cas d’incident thermique.
5. Conclusion
L’emballement thermique est un phénomène de rétroaction complexe entre réactions électrochimiques et thermiques. Sa prévention exige une conception système intégrée combinant contrôle électronique, optimisation des voies thermiques et protection passive multicouche. Les matériaux TOUSEN® GA-60, HI-370 et TY-640 assurent une sécurité accrue des batteries EV en limitant la propagation de la chaleur et en prolongeant le délai de réponse critique.
