1. Contexte et Aperçu

Avec l’augmentation continue de la densité énergétique des batteries pour véhicules électriques (EV) et des modules de stockage d’énergie, la gestion thermique devient un facteur critique de performance et de sécurité. Les pads thermiques (TIM – Thermal Interface Materials) servent d’interface essentielle entre les cellules, les plaques de refroidissement et les structures de module, assurant simultanément la conduction thermique, l’isolation électrique et l’absorption des vibrations.

2. Zones d’Application Principales

• Entre les cellules de batterie et les plaques de refroidissement
• Entre le module et le boîtier extérieur
• Entre le module et le système de refroidissement liquide
• Dans les structures intégrées pour amortissement thermique et vibration

Certains systèmes haute performance nécessitent des pads de grande taille dépassant 80 cm de longueur avec des formes complexes. Un seul module peut exiger plus de 10 kg de matériau thermique, ce qui impose des formulations spécifiques et un contrôle strict du processus pour maintenir une épaisseur uniforme et une conductivité stable sous compression.

3. Paramètres Techniques à Fournir par le Constructeur

Pour concevoir un produit parfaitement adapté, les fabricants automobiles doivent fournir les paramètres suivants :

• Plage de température d’utilisation (°C)
• Objectif de conductivité thermique (W/m·K)
• Taux de compression et déformation admissible
• Tolérance d’écart d’assemblage (mm)
• Résistance diélectrique requise (kV/mm)
• Conditions environnementales (humidité, brouillard salin, exposition chimique)
• Exigences de vibration et de vieillissement à long terme

Une communication technique complète dès les premières étapes du projet permet de réduire jusqu’à 30 % le temps de développement et d’assurer la conformité dès les premiers essais.

▶ Produit de référence : Série de Pads Thermiques à Haute Conductivité TOUSEN

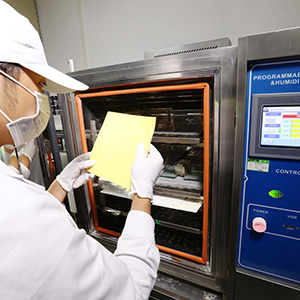

4. Tests de Fiabilité et Validation

Les tests suivants sont généralement exigés dans les applications EV et stockage d’énergie :

• Vieillissement thermique à 125 °C pendant 1000 h – perte de performance ≤10 %
• Cycles thermiques −40 °C ↔ +125 °C, 500 cycles, déviation ≤10 %
• Déformation permanente à 25 % de compression, 70 °C × 1000 h, ≤5 %
• Rigidité diélectrique ≥10 kV/mm
• Inflammabilité : conformité UL94 V-0
• Résistance au brouillard salin et aux agents chimiques selon IEC 60068-2-11

Pour éviter tout litige lié aux différences de protocole, il est recommandé de définir à l’avance les conditions exactes de test : dimensions de l’échantillon, taux de compression et profil de montée en température.

5. Conclusion

Face à la densité énergétique croissante et aux normes de sécurité renforcées, les pads thermiques haute performance jouent un rôle stratégique dans la conception thermique des batteries EV et des modules de stockage. Une collaboration technique normalisée entre les constructeurs et les fournisseurs permet d’améliorer la performance thermique et la fiabilité du système sur le long terme.
