Matériaux d'Interface Thermique pour Équipements de Sécurité : Enjeux et voies technologiques
Résumé exécutif
Les solutions de sécurité évoluent vers des plateformes de calcul embarqué, poussant localement la puissance dissipée à la hausse. Les boîtiers compacts et souvent fermés limitent le refroidissement par convection : la résistance thermique aux interfaces devient donc cruciale. Ce document synthétise les problématiques rencontrées et décrit trois approches matérielles pertinentes pour le secteur : le pad non‑silicone, le matériau à changement de phase et la feuille métallique à changement de phase, illustrées par TOUSEN AF800, TOUSEN SP205A‑60 et la feuille métallique TOUSEN.
1. Contexte : rôle critique des TIM
Les unités de traitement vidéo, les puces d'accélération AI et la mémoire génèrent des points de chaleur de plus en plus concentrés. Parallèlement, la miniaturisation, la protection IP et la recherche de silence conduisent à des architectures sans ventilateur. Dans ce cadre, la dissipation dépend fortement de la capacité des matériaux d'interface à établir un contact thermique performant entre les composants et l'enveloppe thermique.
2. Obstacles majeurs
- Risque de contamination : Certains matériaux silicones peuvent migrer et déposer des résidus sur des éléments optiques (lentilles, filtres IR) ou sur des circuits imprimés sensibles.
- Résistance d'interface dépendante de l'assemblage : Le comportement réel dépend de la compression, de la planéité et de la variabilité de montage plus que de la seule conductivité volumique.
- Gestion des points chauds : Les petites zones à densité de puissance élevée exigent des solutions locales performantes plus qu'une simple nappe conductrice.
- Stabilité à long terme : Les contraintes climatiques et thermiques extérieures imposent une tenue durable sans dégradation notable des performances.
3. Voies techniques : compromis et cas d'usage
Trois familles de matériaux permettent d'adresser ces contraintes selon des compromis spécifiques entre propreté, résistance de contact et conductivité intrinsèque.

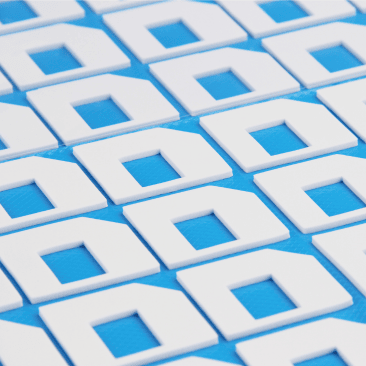

TOUSEN AF800 — pad thermique non‑silicone
TOUSEN AF800 est formulé pour éliminer les risques de migration de silicones. Sa conception non‑silicone réduit notablement les possibilités de contamination des optiques et des circuits. Avec une conductivité équivalente autour de 8 W/m·K et une résistance thermique nominale d'environ 0,2 °C·in²/W à 30 psi, AF800 répond aux exigences thermiques de nombreuses liaisons carte→châssis tout en conservant une propreté adaptée aux zones optiquement sensibles.
TOUSEN SP205A‑60 — matériau à changement de phase
Les matériaux à changement de phase se transforment thermiquement pour remplir les micro‑aspérités, abaissant significativement la résistance d'interface en service. TOUSEN SP205A‑60 présente une conductivité cylindrique d'environ 6 W/m·K, et atteint une résistance de contact très basse (~0,015 °C·in²/W) une fois activé. Il convient particulièrement aux zones de forte densité thermique où la réduction de la résistance d'interface a un effet prononcé sur la température de jonction.
Feuille métallique TOUSEN — phase‑change métallisée
Pour les exigences extrêmes, les feuilles métalliques à changement de phase offrent une conductivité volumique élevée (jusqu'à ~70 W/m·K) et une faible résistance de contact (~0,03 °C·in²/W). Ces matériaux rapprochent la performance d'une liaison soudée tout en conservant une certaine compliance mécanique, et s'adressent aux amplificateurs de puissance, aux modules AI haute performance et aux composants critiques où chaque degré gagné accroît la fiabilité.
4. Bonnes pratiques d'ingénierie
- Mesurer la résistance d'interface en conditions réelles : exiger des valeurs Rth à compression et finition de surface spécifiées plutôt que de s'en tenir aux seules valeurs de conductivité.
- Adopter une stratégie hybride : combiner pads non‑silicone, matériaux à changement de phase et feuilles métalliques selon l'usage et la criticité thermique de chaque zone.
- Contrôler les tolérances d'assemblage : documenter la compression cible, le couple de serrage et les préparations de surface pour garantir une performance reproductible.
- Valider la tenue dans le temps : inclure cycles thermiques, hygrothermie et exposition UV dans les plans de qualification pour évaluer la dérive des performances.
Remarque : les performances d'un TIM dépendent fortement du système. Effectuer des essais sur des montages représentatifs reste la méthode la plus fiable pour confirmer la conformité aux objectifs thermiques.
5. Conclusion
La montée en puissance des fonctions embarquées et la contrainte de miniaturisation rendent la gestion thermique centrale dans la conception d'équipements de sécurité. Les pads non‑silicone réduisent les risques de contamination optique, les matériaux à changement de phase minimisent la résistance d'interface réelle, et les feuilles métalliques offrent une solution pour les besoins de conductance extrêmes. Une approche intégrée, fondée sur un choix matériel adapté à chaque zone et sur des contrôles d'assemblage rigoureux, est la voie la plus robuste pour garantir des performances thermiques durables.
