Avec l’augmentation continue des performances des processeurs, GPU, accélérateurs IA, modules de puissance et équipements de communication à haut débit, la gestion thermique devient un enjeu majeur pour les concepteurs électroniques. L’augmentation de la densité de puissance, associée à la réduction de l’espace disponible dans les équipements, impose de maîtriser non seulement la conception du dissipateur thermique, mais également l’interface située entre la source de chaleur et le système de refroidissement.

Les pads thermiques conventionnels sont largement utilisés dans l’électronique en raison de leur facilité de manipulation, de leur épaisseur contrôlée et de leur capacité à compenser certains jeux mécaniques entre les composants et les dissipateurs. Toutefois, lorsque l’espace d’interface devient plus faible et que la résistance thermique doit être réduite au minimum, un pad thermique classique ne permet pas toujours d’obtenir le meilleur compromis entre remplissage de l’interface et performance thermique.

La pâte thermique présente quant à elle une excellente capacité de mouillage des surfaces et peut remplir efficacement les micro-irrégularités. Cependant, son utilisation industrielle implique également le contrôle du volume déposé, de l’épaisseur de la couche, de la propreté du processus, ainsi que de la stabilité à long terme. Dans ce contexte, l’interface thermique à changement de phase constitue une solution de plus en plus étudiée pour les applications électroniques à forte densité thermique.

Qu’est-ce qu’un pad thermique à changement de phase ?

Un pad thermique à changement de phase est un matériau d’interface thermique conçu pour modifier son comportement en fonction de la température de fonctionnement. À température ambiante, il reste généralement sous forme solide, ce qui permet de le manipuler, de le positionner et de l’assembler de manière similaire à un pad thermique traditionnel.

Lorsque la température de fonctionnement atteint la plage prévue pour le changement de phase, le matériau se ramollit progressivement. Il peut alors mieux épouser les micro-irrégularités présentes entre le composant électronique et le dissipateur thermique.

Même lorsque les surfaces métalliques sont usinées avec précision, elles présentent toujours des irrégularités microscopiques. Lorsqu’un composant et un dissipateur sont assemblés, de petites poches d’air peuvent rester emprisonnées dans ces espaces. Or, l’air possède une conductivité thermique très faible par rapport aux matériaux métalliques. Ces zones peuvent donc augmenter sensiblement la résistance thermique de contact.

Un pad thermique conventionnel compense principalement ces irrégularités grâce à sa souplesse et à sa compressibilité. Une interface thermique à changement de phase ajoute un mécanisme supplémentaire : l’adoucissement du matériau sous l’effet de la température, ce qui favorise l’adaptation de l’interface pendant le fonctionnement de l’équipement.

Pad thermique classique ou interface à changement de phase ?

Les pads thermiques conventionnels restent parfaitement adaptés à de nombreuses applications. Ils sont particulièrement intéressants lorsque l’espace entre les composants doit être compensé ou lorsqu’une certaine capacité de déformation mécanique est nécessaire.

Dans les applications à forte densité de puissance, telles que les CPU, GPU, accélérateurs IA ou modules de puissance, la résistance thermique de l’interface entre le composant et le dissipateur devient cependant un paramètre particulièrement important.

L’un des principaux avantages d’un pad thermique à changement de phase réside dans sa capacité à améliorer le contact avec les surfaces lorsque la température augmente. Le ramollissement du matériau permet de réduire potentiellement les espaces d’air et d’augmenter la surface de contact thermique effective.

Dans certaines architectures, un pad thermique classique doit également présenter une épaisseur suffisante pour compenser les tolérances mécaniques. Lorsque la conception permet une interface plus mince, une solution à changement de phase peut offrir un compromis intéressant entre facilité d’assemblage et adaptation de l’interface.

Pad thermique à changement de phase ou pâte thermique ?

La pâte thermique est traditionnellement utilisée pour sa capacité à mouiller les surfaces et à remplir les micro-aspérités. Elle reste une solution pertinente pour de nombreuses applications. Cependant, dans un environnement de production en série, la quantité déposée, l’épaisseur finale et la répartition de la pâte doivent être maîtrisées avec précision.

Un excès de pâte peut entraîner une migration du matériau vers les zones environnantes, tandis qu’une quantité insuffisante peut réduire la qualité du contact thermique. Les phénomènes de pompage, de dessiccation ou de déplacement progressif peuvent également être pris en compte selon la formulation et les conditions d’utilisation.

À l’inverse, un pad thermique à changement de phase peut être manipulé à l’état solide avant l’assemblage. Il peut être fourni sous forme de feuille, de rouleau ou de pièce découpée avec précision selon la géométrie du composant.

Cette caractéristique peut faciliter la standardisation du processus d’assemblage et réduire certaines contraintes liées au dosage des matériaux thermiques sous forme de pâte. Pour les fabricants qui souhaitent améliorer la répétabilité de leur production tout en conservant une bonne capacité d’adaptation à l’interface, cette technologie mérite donc une évaluation technique.

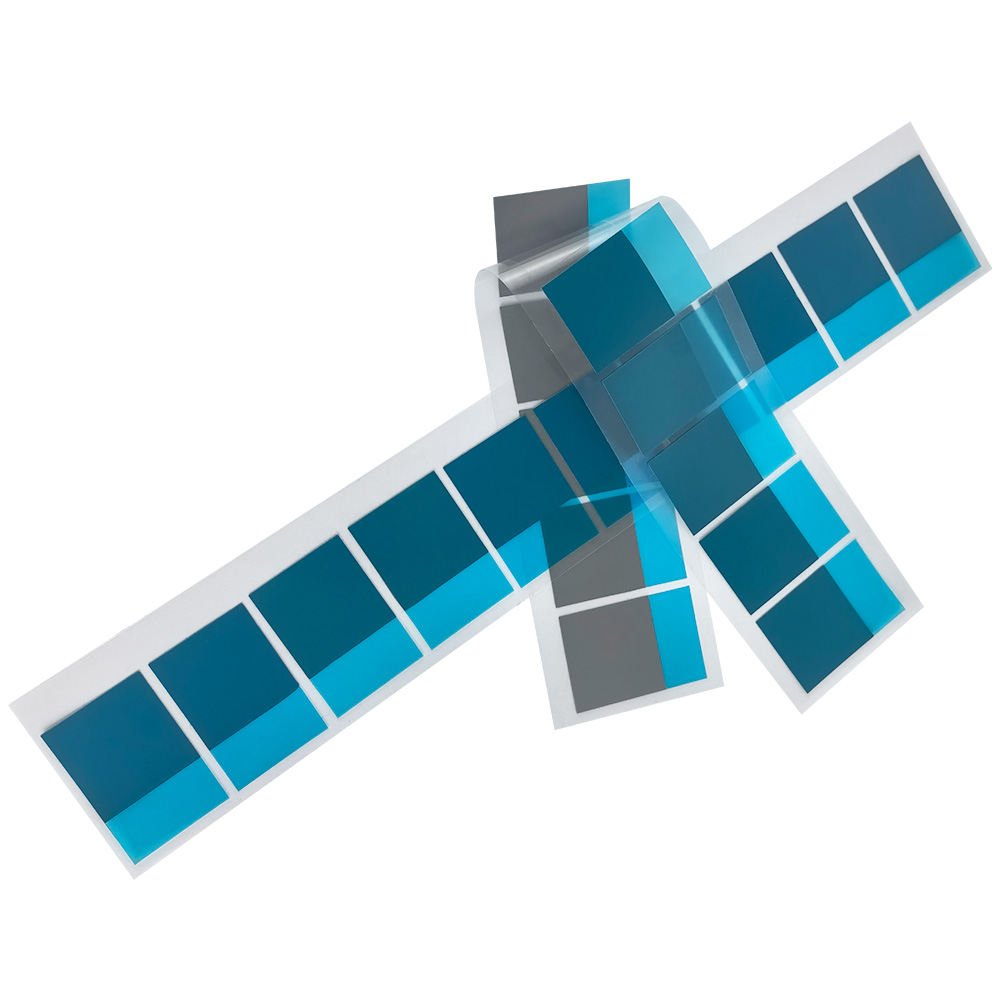

TOUSEN PCM8500 : une solution d’interface thermique à changement de phase

Pour répondre aux besoins des équipements électroniques à forte puissance et aux exigences croissantes en matière de résistance thermique d’interface, TOUSEN propose le PCM8500, un matériau d’interface thermique à changement de phase destiné aux applications électroniques haute performance.

Selon les caractéristiques techniques publiées, le PCM8500 présente une conductivité thermique d’environ 8,5 W/m·K, avec une résistance thermique pouvant atteindre 0,04 °C·cm²/W. Sa température de changement de phase est d’environ 45 °C. Lorsque la température de fonctionnement atteint cette plage, le matériau se ramollit progressivement afin d’améliorer son adaptation entre la source thermique et le dissipateur.

Le PCM8500 est disponible dans plusieurs épaisseurs, notamment 0,2 mm, 0,25 mm, 0,3 mm, 0,4 mm et 0,5 mm. Selon les besoins du projet, le matériau peut également être envisagé sous forme de feuille, de rouleau ou de pièces découpées avec précision.

Ces différentes configurations permettent d’adapter le matériau aux contraintes géométriques et aux procédés d’assemblage utilisés dans les équipements électroniques modernes.

Les applications potentielles comprennent notamment les CPU, GPU, serveurs IA, équipements de centres de données, modules de puissance, équipements de télécommunication et systèmes LED haute puissance.

Consulter les caractéristiques du TOUSEN PCM8500

Dans quelles applications utiliser une interface thermique à changement de phase ?

Le choix d’une interface thermique à changement de phase ne doit pas être généralisé à toutes les applications. Le matériau doit être sélectionné en fonction des conditions thermiques et mécaniques réelles du système.

Parmi les principaux paramètres à analyser figurent la puissance dissipée, l’épaisseur de l’interface, le jeu entre les composants, la pression de montage, la rugosité des surfaces, la température de fonctionnement, les tolérances mécaniques et les exigences de fiabilité à long terme.

Lorsque l’espace entre deux composants est relativement important, un pad thermique conventionnel peut constituer une solution plus appropriée grâce à sa capacité de remplissage et à sa compressibilité.

En revanche, pour les CPU, GPU, serveurs IA, systèmes de calcul haute performance et certains modules de puissance présentant un faible espace d’interface et des exigences élevées en matière de résistance thermique, un pad thermique à changement de phase peut constituer une solution intéressante à tester.

Cette technologie peut également être étudiée par les fabricants utilisant actuellement une pâte thermique mais souhaitant simplifier le processus de dépôt, améliorer la répétabilité de l’assemblage ou réduire certaines contraintes liées à la manipulation de matériaux pâteux.

La conductivité thermique ne suffit pas pour sélectionner un matériau d’interface

Lors du choix d’un pad thermique ou d’une interface thermique à changement de phase, la conductivité thermique est évidemment un paramètre important. Cependant, elle ne permet pas à elle seule de déterminer la performance thermique réelle d’un assemblage.

La résistance thermique globale dépend également de l’épaisseur du matériau, de la résistance thermique de contact, de la planéité des surfaces, de la pression d’assemblage, de la température de la source de chaleur, de la conception du dissipateur et des conditions de montage.

Un matériau affichant une conductivité thermique élevée dans sa fiche technique ne garantit donc pas automatiquement une température plus faible dans un équipement réel. C’est pourquoi une validation sur matériel représentatif reste recommandée avant toute qualification en production.

Pour un matériau à changement de phase tel que le PCM8500, il est également important de vérifier que la température réelle de fonctionnement du composant est compatible avec la plage de changement de phase du matériau. Le choix de l’épaisseur doit être effectué en fonction du jeu réel, de la pression de montage, de l’état des surfaces et des tolérances d’assemblage.

Conclusion

La hausse continue de la densité de puissance des équipements électroniques rend la gestion de l’interface thermique de plus en plus importante. Les pads thermiques conventionnels conservent des avantages importants pour le remplissage des espaces et l’absorption des tolérances mécaniques, tandis que la pâte thermique reste pertinente lorsqu’une excellente capacité de mouillage est recherchée.

L’interface thermique à changement de phase propose une approche différente : le matériau reste solide et facile à manipuler lors de l’assemblage, puis se ramollit lorsque la température de fonctionnement augmente. Cette caractéristique permet d’obtenir un compromis intéressant entre facilité de fabrication, conformité de l’interface et performance thermique.

Le TOUSEN PCM8500 offre une conductivité thermique d’environ 8,5 W/m·K, une résistance thermique pouvant atteindre 0,04 °C·cm²/W et une température de changement de phase d’environ 45 °C. Plusieurs épaisseurs et formats de transformation sont disponibles pour répondre aux différentes contraintes de conception et d’assemblage.

Pour les fabricants qui souhaitent améliorer une solution existante à base de pad thermique, réduire certaines contraintes liées à la pâte thermique ou rechercher une nouvelle approche pour les applications électroniques à forte densité thermique, le pad thermique à changement de phase constitue une technologie qui mérite une évaluation dans les conditions réelles de fonctionnement.

Dans tous les cas, le choix final doit être fondé sur une analyse complète intégrant les performances thermiques, les contraintes mécaniques, le procédé d’assemblage et les exigences de fiabilité à long terme.
