SMT工程におけるPI高耐熱テープの工学的解析

表面実装技術（SMT：Surface Mount Technology）において、 高温工程で使用される補助材料は、製造安定性、歩留まり、 さらには製品信頼性に直接影響を与えます。 その中でも PI高耐熱テープ（ポリイミドテープ） は、 現在の電子部品実装工程において標準的な材料として広く採用されています。

1. SMT製造工程が要求する実用的条件

SMT工程では、リフローはんだ、フローはんだ、局所的なリワークなど、 複数回の熱サイクルを経ることが一般的です。 ピーク温度は 240～260℃ に達し、 急速な昇温・冷却、フラックスやはんだ、洗浄溶剤への曝露が同時に発生します。

このような環境下で使用される遮蔽・固定材料には、 以下のような工学的要件が求められます。

• リフロー温度プロファイル全体における熱安定性
• 高温時は確実に保持し、冷却後は容易に剥離できる粘着制御
• 基板およびはんだ部への低汚染性
• 高密度回路に対応する電気絶縁性能

PI高耐熱テープは、単なる消耗品ではなく、 SMT工程に組み込まれた機能性材料としてこれらの要件を満たします。

2. SMT工程における代表的な用途

2.1 リフロー・フローはんだ工程での耐熱マスキング

実際のSMT生産では、以下のような部位に対して 一時的なマスキングが必要となります。

• 金メッキ端子（ゴールドフィンガー）
• テストポイントおよび書き込み端子
• FPCの露出接点部
• はんだ付け対象外の金属部品

ポリイミド基材は高温下でも軟化や溶融、炭化を起こさず、 安定した形状を保持します。 これにより、はんだ飛散やフラックス汚染を抑制し、 追加洗浄や再作業の発生を低減します。

2.2 高温工程における仮固定・位置決め

電子機器の薄型化・高密度化が進む中、 SMT工程ではFPCや細ピッチケーブル、 異形部材の取り扱いが増加しています。

PI高耐熱テープは、以下の用途で活用されています。

• FPCとPCBの一時固定
• はんだ付け前の部品位置ずれ防止
• 熱サイクル中の局所構造保持

リフロー中は粘着剤の流動がなく安定した保持力を維持し、 冷却後はランドや配線を損傷することなく きれいに剥離することが可能です。

2.3 電気絶縁と工程安全性の確保

ポリイミドフィルムは優れた誘電特性を有しており、 SMT工程中の一時的な電気絶縁材としても有効です。

• 高密度配線部での絶縁補助
• 高電圧・高感度部品の隔離
• はんだ工程中の短絡リスク低減

この観点から、PIテープは単なる保護材ではなく、 工程安全性を支える要素の一つと位置付けられます。

3. 材料工学的観点から見たPIテープの特性

PETテープや一般的な耐熱紙テープと比較した場合、 PI高耐熱テープは以下のような バランスの取れた工学特性を有しています。

• SMTリフロープロファイルに適合する耐熱性
• 低熱収縮による高い寸法安定性
• 高温環境下でも安定したシリコーン系粘着剤
• フラックス・はんだ・洗浄剤に対する耐薬品性

これらの特性により、PIテープは オプション資材ではなく、工程標準材料として採用されています。

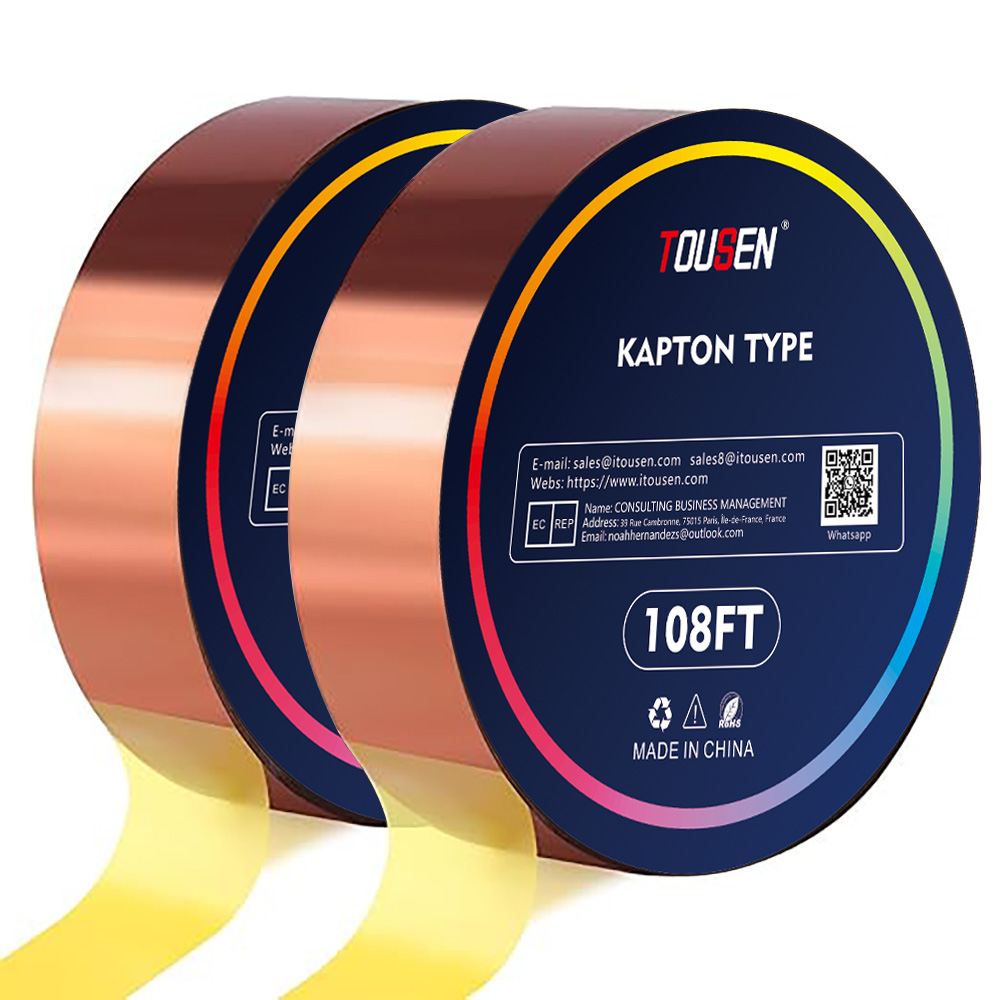

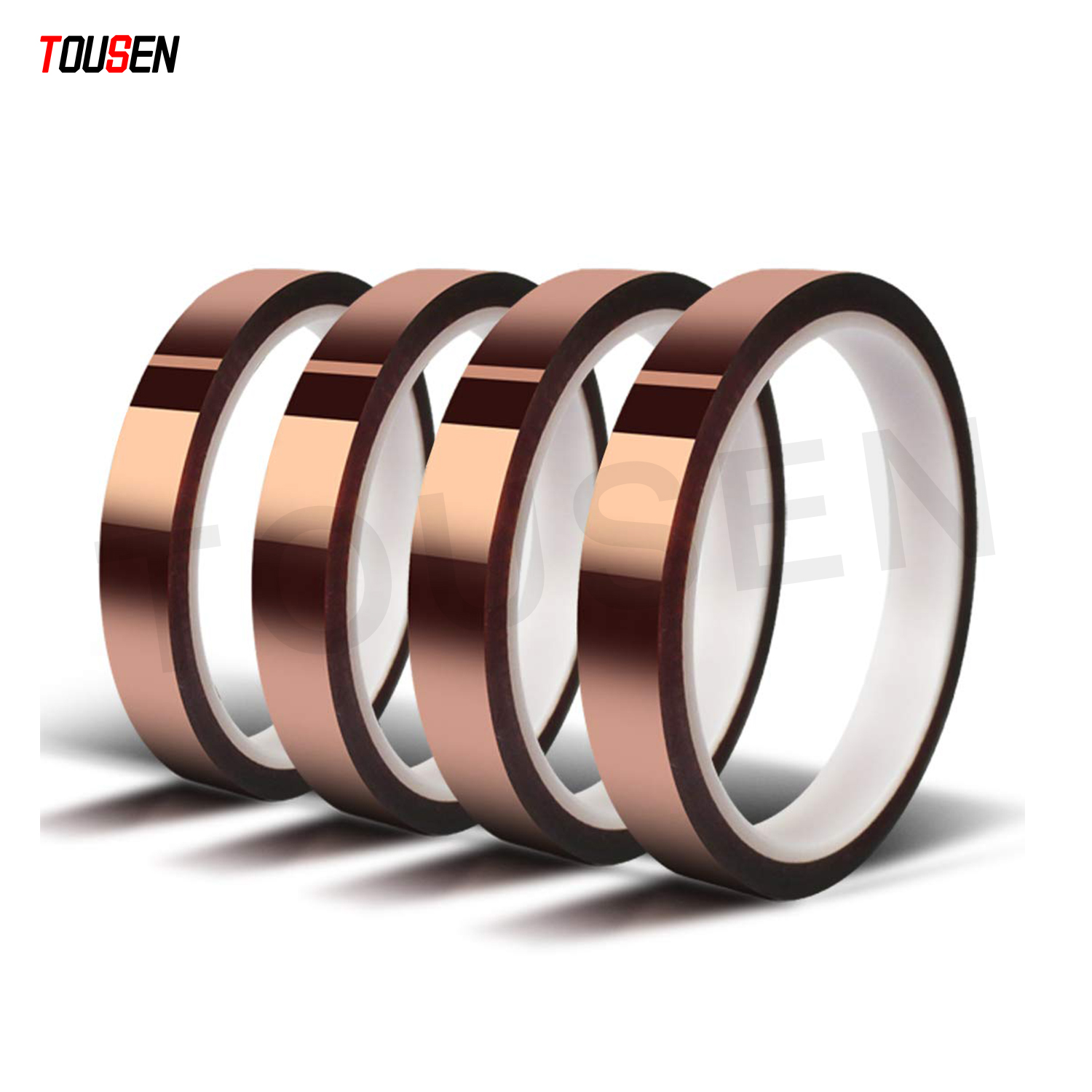

4. SMT用途におけるITOUSEN製PI高耐熱テープ

TOUSEN（www.itousen.com）では、 工業用途を前提としたPI高耐熱テープ製品を展開しています。 製品設計においては、耐熱性能だけでなく、 工程適合性と材料安定性を重視しています。

SMT用途におけるITOUSEN製PIテープの特長は以下の通りです。

• SMT標準温度領域に対応した耐熱グレード
• 用途に応じた多様な厚み・幅バリエーション
• 自動貼付や打ち抜き加工に適した材料均一性
• 量産工程を前提とした安定した品質管理

5. 工学的視点からのまとめ

SMT工程におけるPI高耐熱テープの価値は、 単に「耐熱性が高い」という点に留まりません。

工程材料として評価すべきポイントは、 高温時に確実に機能し、冷却後に制御された状態で剥離でき、 はんだ品質や後工程に悪影響を与えないことです。

これらの条件を満たす材料として、 PI高耐熱テープは現代のSMT工程において 不可欠な補助材料の一つとなっています。
