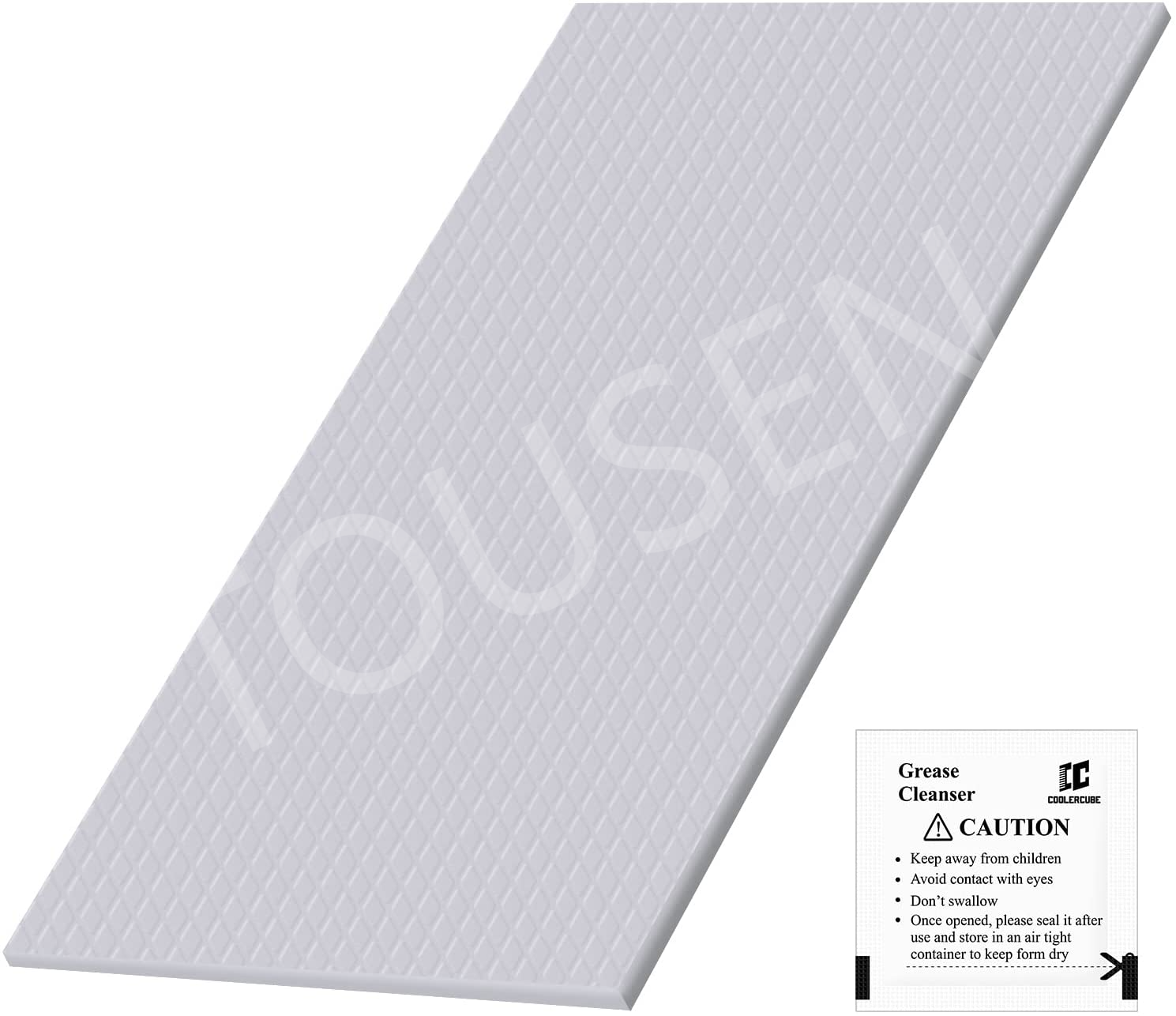

導熱シリコーンパッド充填材のエンジニアリング選定ロジック

― 等価熱抵抗（Rth）から読み解く、サーバー・車載・民生電子機器への適用 ―

電子機器の高性能化・高集積化に伴い、発熱密度は年々増加しています。 このような環境下において、導熱シリコーンパッドは、放熱システム全体の性能を左右する 重要な熱界面材料（TIM：Thermal Interface Material）として位置付けられています。

実際のアプリケーションにおいて、導熱シリコーンパッドの性能は 単なる「カタログ記載の熱伝導率」だけで決まるものではありません。 充填材の物性、界面熱抵抗、圧縮挙動、実装条件といった複数の要因が相互に影響し、 最終的な放熱性能が決定されます。

本稿では、酸化アルミナ（Al₂O₃）、窒化アルミニウム（AlN）、 ダイヤモンドという三つの代表的な導熱充填材について、 等価熱抵抗（Rth）モデルを軸にエンジニア視点で比較・整理します。 あわせて、サーバー、車載電子機器、民生電子機器という主要な用途別に、 実践的な材料選定ロジックを解説します。

1. 評価の本質：重要なのは材料単体ではなく「システム熱抵抗」

導熱シリコーンパッドは、単独で機能する材料ではなく、 発熱体と放熱体をつなぐ界面材料として機能します。 熱の流れは以下のような経路を取ります。

発熱デバイス → 導熱シリコーンパッド → ヒートシンク／コールドプレート

エンジニアリング上、この熱経路は次のような等価熱抵抗として表現できます。

R_th = R_contact1 + R_TIM + R_contact2

• R_TIM：パッド本体の熱抵抗（熱伝導率・厚みに依存）
• R_contact：界面熱抵抗（柔軟性、圧縮率、表面粗さ、実装圧力に依存）

多くの実装条件において、界面熱抵抗はシステム全体の熱抵抗の半分以上を占めることが知られています。 そのため、熱伝導率の数値だけで材料を選定すると、期待した放熱性能が得られないケースも少なくありません。

2. 酸化アルミナ充填導熱シリコーンパッド ― 安定性とコストパフォーマンスに優れるが、性能上限が存在 ―

酸化アルミナは、導熱シリコーンパッドで最も広く使用されている充填材の一つです。 その主な特長は以下の通りです。

• 材料供給が安定しており品質ばらつきが少ない
• 優れた電気絶縁性
• 微細で均一な粒径分布
• シリコーンの柔軟性を活かしやすい
• 高いコストパフォーマンス

一方、酸化アルミナの本質的な熱伝導率はおよそ30 W/m・K程度です。 高い導熱性能を得るために充填率を過度に高めると、以下のような工学的制約が顕在化します。

• 加工性の低下、量産安定性の悪化
• 材料硬度の上昇による密着性低下
• 界面の実効接触面積減少による熱抵抗増加

その結果、酸化アルミナ系導熱シリコーンパッドは、 3～8 W/m・Kの範囲で最も安定した性能を発揮し、 民生電子機器や中低出力用途に適しています。

TOUSENでは、酸化アルミナ充填導熱シリコーンパッドを 量産実績のある成熟製品として展開しており、 厚み、硬度、導熱性能のバリエーションを安定供給しています。

3. 窒化アルミニウム充填導熱シリコーンパッド ― 10W/m・K以上を支える主流エンジニアリングソリューション ―

10 W/m・K以上の高導熱が求められる用途では、 窒化アルミニウムが最もバランスの取れた選択肢となります。

• 高い本質的熱伝導率（約170～200 W/m・K）
• 優れた電気絶縁性
• 比較的低い充填率でも熱伝導ネットワークを形成しやすい

窒化アルミニウム系導熱シリコーンパッドは、 パッド本体の熱抵抗を低減しつつ、 柔軟性と圧縮性を維持できる点が大きな特長です。 外観や触感は酸化アルミナ系と大きな差がない一方で、 高熱流密度環境において明確な性能差を発揮します。

システム全体で見ると、窒化アルミニウムは R_TIMとR_contactの双方を抑制できる最適解と言えます。

そのため、10～15 W/m・Kクラスの導熱シリコーンパッドは、 サーバー、通信機器、電源モジュール、車載電子機器において 事実上の標準となっています。

TOUSENの窒化アルミニウム充填導熱シリコーンパッドは、 量産対応済みであり、熱特性、圧縮回復性、ロット安定性の面で 実使用に耐える検証を完了しています。

4. ダイヤモンド充填導熱シリコーンパッド ― 極めて高い熱伝導率と、実装上のトレードオフ ―

ダイヤモンドは1000 W/m・Kを超える非常に高い熱伝導率を持ち、 理論的には理想的な導熱充填材と考えられます。

しかし、ダイヤモンド粒子は硬く、粒径も比較的大きいため、 シリコーンマトリクス中では以下の課題が生じます。

• 材料の柔軟性低下
• 微細凹凸への追従性不足
• 圧縮後も残留する微小空隙

その結果、パッド本体の熱抵抗は非常に低くても、 界面熱抵抗が増大し、システム全体のRthが必ずしも最小にならない ケースが多く見られます。

ダイヤモンド充填導熱シリコーンパッドは、 高平坦度・高加圧条件が確保できる 限定的かつ高付加価値な用途に適した材料と言えます。

TOUSENでは、ダイヤモンド充填タイプについても 量産対応可能な成熟製品として、 特定用途向けに提供しています。

5. 用途別 材料選定の考え方

サーバー・データセンター

• 高出力・高熱流密度
• 熱抵抗に極めて敏感

推奨：窒化アルミニウム系導熱シリコーンパッド

車載電子機器

• 温度サイクル、振動環境
• 長期信頼性重視

推奨：窒化アルミニウム系、用途により高信頼酸化アルミナ系

民生電子機器

• 比較的低出力
• コスト・実装性重視

推奨：酸化アルミナ系導熱シリコーンパッド

6. まとめ

導熱シリコーンパッドにおいて、 「最も高い熱伝導率＝最良の放熱性能」ではありません。 重要なのは、システム全体の熱抵抗、界面挙動、実装条件を 総合的に最適化することです。

TOUSENは、熱界面材料の専門メーカーとして、 酸化アルミナ、窒化アルミニウム、ダイヤモンド 各充填材を用いた導熱シリコーンパッドを すべて量産対応可能な成熟製品として提供しています。 用途に応じた最適な放熱ソリューションをご提案いたします。
