コンピュータ熱設計における放熱シート（サーマルパッド）の技術的考察

近年のコンピュータハードウェアは、高速処理化・高集積化の進展により消費電力密度が増大しており、熱対策は製品信頼性および性能維持の観点から極めて重要な設計要素となっています。CPU、GPU、電源回路、NVMe SSDコントローラなどの発熱部品において、効率的な熱移動を実現するためには、適切な熱界面材料の選定が不可欠です。その中核を担うのが放熱シート（サーマルパッド）です。

本稿では、熱設計エンジニアの視点から、放熱シートの基本原理、選定基準、ならびにコンピュータ用途における実装上の留意点について、客観的かつ専門的に解説いたします。

放熱シート（サーマルパッド）の基本機能

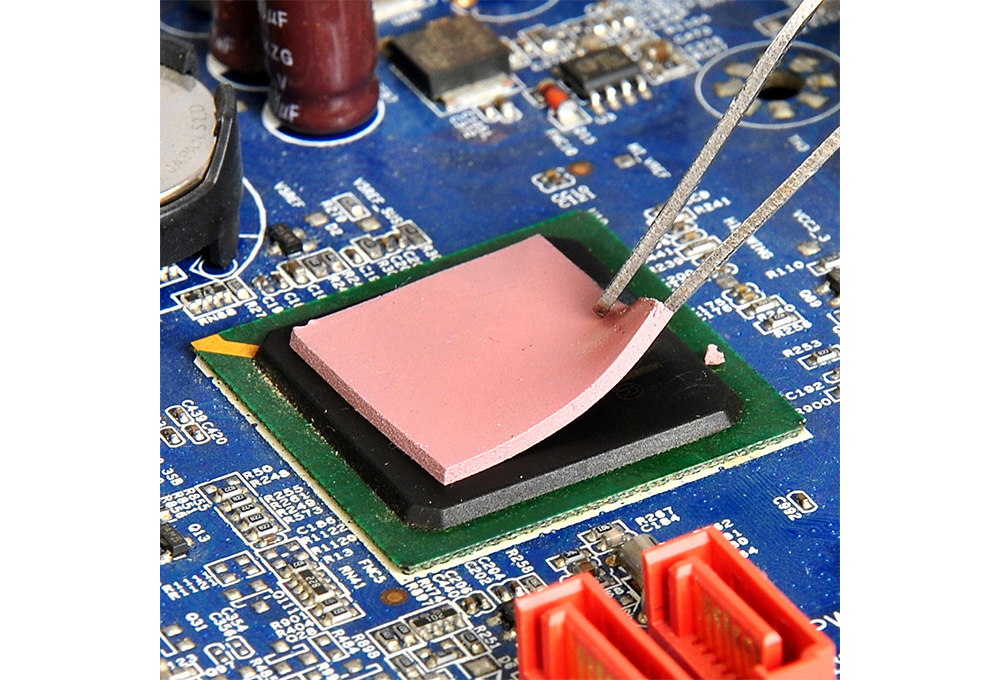

放熱シートは、主にシリコーンをベース樹脂とし、酸化アルミニウムや窒化ホウ素などの高熱伝導フィラーを充填した熱伝導シートです。ヒートシンクと発熱部品との間に介在させることで、微細な空隙を埋め、界面熱抵抗を低減します。

金属同士を直接接触させた場合でも、表面の微視的凹凸により空気層が生じます。空気は熱伝導率が極めて低いため、放置すれば熱抵抗が増大します。適切な放熱シートを使用することで、この界面抵抗を大幅に抑制し、効率的な熱伝導経路を確保できます。

グリス系材料と比較した場合、放熱シートには以下の利点があります。

• 厚み管理が容易で設計再現性が高い
• ポンプアウト現象が発生しにくい
• 絶縁性を確保できる
• 組立作業性に優れる

放熱シート選定における主要評価項目

1. 熱伝導率

放熱シートの性能を評価する上で最も重要なのが熱伝導率（W/m・K）です。一般的なグレードでは1～4 W/m・K、高性能品では10 W/m・K以上の製品も存在します。

GPUや高周波動作メモリなど、高発熱部位では高熱伝導タイプの放熱シートを選定することで、ホットスポットの抑制と温度分布の均一化が可能となります。

2. 熱抵抗および厚み設計

実装時の総合熱抵抗は、材料の熱伝導率だけでなく、厚みや圧縮率、接触状態にも依存します。適切な厚みを選定し、設計上のクリアランスを考慮することが、最適な放熱シート運用には不可欠です。

3. 圧縮性・追従性

基板やヒートシンク間の寸法公差を吸収するためには、十分な圧縮性と復元性を有する放熱シートが望まれます。過度な硬度は基板反りを引き起こす恐れがあり、慎重な選定が求められます。

4. 長期信頼性

温度サイクル環境下でも物性が安定していることは重要です。高品質なシリコーン放熱シートは、-40℃～150℃の範囲で安定した熱特性を維持し、長期使用に耐えうる設計となっています。

コンピュータ用途における実装事例

マザーボードおよび電源回路

マザーボード上のチップセットやVRM周辺では、限られた空間で効率的な熱移動が求められます。適切な厚みの放熱シートを使用することで、ヒートシンクとの確実な接触を確保し、安定動作を実現します。

GPUメモリ・グラフィックスカード

高負荷動作時のGPUメモリは急激に温度上昇します。高熱伝導タイプの放熱シートを採用することで、サーマルスロットリングの抑制に寄与します。

NVMe SSD

NVMe SSDコントローラの発熱対策として、ヒートスプレッダとの間に放熱シートを介在させることでピーク温度を低減し、信頼性向上に貢献します。

Itousen 高性能シリコーン放熱シートのご紹介

コンピュータ向け熱対策材料として、Itousenのシリコーン放熱シートは多様な要求仕様に対応可能です。

• 高熱伝導グレード（10 W/m・K以上）を含む豊富なラインアップ
• 精密な厚み公差管理
• 優れた圧縮復元性
• 電気絶縁性と長期安定性

詳細仕様およびカスタマイズ対応については、以下の製品ページをご参照ください。

//www.itousen.com/silicone-thermal-pads.html

同製品は、デスクトップPC、ノートPC、グラフィックスカード、SSD、サーバー機器など幅広い分野で採用実績を有しています。

まとめ

コンピュータの高性能化が進む中、熱設計の最適化は不可避の課題です。その中で放熱シート（サーマルパッド）は、発熱源と放熱構造をつなぐ重要なインターフェース材料として機能します。

熱伝導率、厚み、圧縮特性、信頼性を総合的に評価し、適切な放熱シートを選定することが、製品の安定性と寿命向上に直結します。材料選択は単なる部材決定ではなく、熱設計の品質を左右する技術的判断といえるでしょう。
