蓄電池盤の熱マネジメントを最適化するシリコーン放熱シートの選定と活用方法

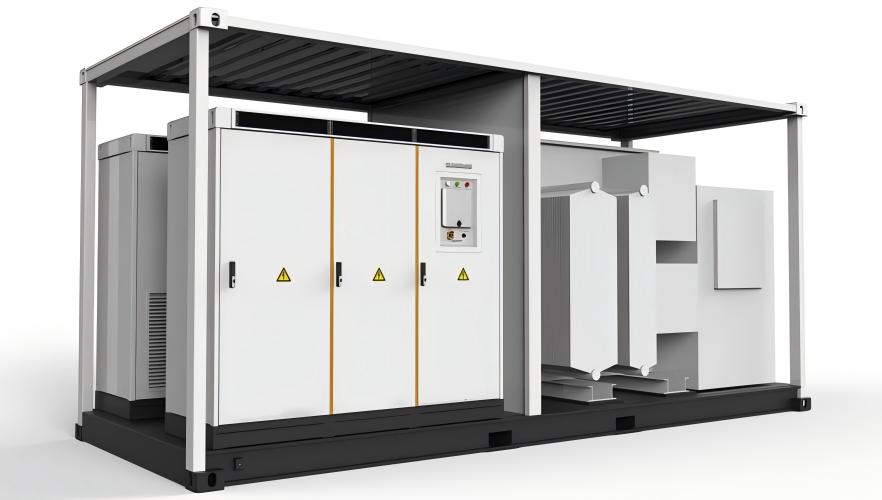

再生可能エネルギーの導入拡大に伴い、産業用蓄電システムや系統用蓄電設備の需要が高まっています。蓄電池盤には、バッテリーモジュール、電力変換装置、バッテリーマネジメントシステム（BMS）、各種制御基板など、多数の発熱部品が集約されています。充放電や電力変換の過程で発生する熱を適切に管理することは、設備の安定稼働、部品の長寿命化、システム全体の信頼性確保において重要な課題です。

蓄電システムの熱マネジメントでは、空冷ファンや液冷システムの選定だけでなく、発熱部品からヒートシンクや冷却プレートへの熱伝達経路を適切に設計する必要があります。そこで重要な役割を果たすのが、部品間の隙間を埋め、界面熱抵抗の低減を図るシリコーン放熱シートです。本記事では、エンジニアの視点から、蓄電池盤における放熱シートの用途、材料選定のポイント、導入時の注意事項について解説します。

1. 蓄電池盤における熱マネジメントの重要性

蓄電池セルでは、内部抵抗や電気化学反応に起因する発熱が生じます。また、インバータやDC-DCコンバータなどの電力変換機器では、MOSFET、IGBT、整流素子、インダクタなどから熱が発生します。これらの熱が適切に排出されない場合、部品の温度上昇やモジュール間の温度ばらつきにつながる可能性があります。

過度な温度上昇は、蓄電池の劣化を加速させ、性能や寿命に影響を与える要因となります。また、セル間の温度差が大きくなると、劣化状態のばらつきが拡大し、バッテリーマネジメントの負担が増える場合もあります。そのため、蓄電池の熱マネジメントでは、発熱量、熱伝導経路、冷却能力、冷却媒体の流れ、温度監視を総合的に考慮することが重要です。

例えば、パワー半導体からヒートシンクへの熱伝達や、電子制御基板から金属筐体への放熱では、接触面の微細な凹凸や組立公差によって空気層が形成されることがあります。空気層は熱伝達を妨げるため、適切な放熱シートを介在させることで、界面の密着性を改善し、熱抵抗の低減を図ることができます。

2. シリコーン放熱シートの基本的な役割

シリコーン放熱シートは、発熱部品と放熱部材の間に設置するシート状の熱伝導性インターフェース材料です。適切な圧縮荷重を加えることで接触面の凹凸に追従し、部品間の隙間を埋めることができます。液状材料と異なり、あらかじめ厚みや形状を管理しやすいため、量産工程での組立性や材料管理の面でも利点があります。

2.1 接触熱抵抗の低減

発熱部品と冷却構造の間に放熱シートを設置すると、界面に残る空気層を減らし、熱が伝わりやすい接触状態を形成できます。ただし、実際の放熱性能は熱伝導率だけで決まるものではありません。シートの厚み、圧縮率、接触面の平坦度、締結荷重なども総合的に評価する必要があります。

2.2 組立公差への追従

蓄電池盤では、部品ごとに寸法、取付位置、表面状態が異なります。こうした製造公差によって生じる隙間に対し、適切な硬度と厚みを持つ放熱シートを選定することで、接触状態の安定化を図れます。過度に硬い材料や厚みが不適切な材料を使用すると、基板や電子部品に不要な応力が加わるおそれがあるため、機械的条件との整合性が欠かせません。

2.3 電気絶縁性の確保

蓄電システムでは、導電性のヒートシンクと電気部品が近接する構造も見られます。このような箇所では、熱伝導性と電気絶縁性を両立する材料が求められます。電気絶縁タイプのシリコーン放熱シートを使用する場合は、絶縁破壊電圧、体積抵抗率、材料厚み、適用電圧などを確認することが重要です。

なお、放熱シート自体の絶縁性能だけで、装置全体の電気安全性が保証されるわけではありません。沿面距離、空間距離、絶縁構造、適用規格などを含めたシステム全体の設計が必要です。

3. 蓄電池盤における主な適用箇所

3.1 バッテリーモジュールと冷却プレート

蓄電池モジュールには、円筒形、角形、ラミネート形など、さまざまなセル構造が採用されています。設計によっては、モジュール構造体と冷却部材の間に熱伝導性材料を使用し、熱の移動を促進します。

ただし、セルと冷却プレートの間に放熱シートを直接配置できるかどうかは、機械構造やセルメーカーの仕様によって異なります。材料を選定する際には、圧縮特性、寸法安定性、長期耐久性、冷却構造との適合性を確認し、電池メーカーが指定する安全要件を満たす必要があります。

3.2 バッテリーマネジメントシステム（BMS）

BMSは、セル電圧や温度などの情報を監視し、蓄電池の保護制御を担う重要な電子機器です。搭載されるプロセッサ、監視IC、MOSFET、通信部品、電源回路などから局所的な熱が発生する場合があります。

このような部品と金属筐体や放熱板の間にシリコーン放熱シートを配置することで、筐体への熱伝達を改善できます。また、部品配置に合わせた打ち抜き加工品を採用すれば、コネクタや周辺部品との干渉を避けながら、組立工程の再現性を高めることができます。

3.3 電力変換装置とパワー半導体

蓄電システムに使用されるPCS（パワーコンディショナ）、インバータ、DC-DCコンバータなどでは、パワー半導体が高い電力負荷に応じて発熱します。熱が適切に排出されない場合、部品温度が上昇し、動作条件や信頼性に影響する可能性があります。

パッケージ構造が許容する場合、放熱シートを半導体パッケージとヒートシンクの間に配置し、界面の熱抵抗を低減できます。材料選定では、熱伝導率、厚み、圧縮荷重、電気絶縁性能を確認するとともに、実際の取付条件で熱インピーダンスを評価することが重要です。隙間が小さく、接触面が平坦な箇所では、別の熱伝導性インターフェース材料が適している場合もあります。

3.4 通信・監視・制御基板

蓄電池盤には、通信モジュール、補助電源、監視回路などの電子部品も搭載されています。これらの部品から発生する熱を内部の金属構造へ伝えるために、放熱シートを活用できます。部品ごとの発熱量と許容温度を把握し、必要な箇所に適切な放熱対策を施すことが効率的な熱設計につながります。

4. 蓄電池盤向け放熱シートの選定ポイント

蓄電池盤向けの放熱シートは、熱伝導率の数値だけで選ぶのではなく、実際の使用環境や組立条件に基づいて選定する必要があります。

熱伝導率と界面熱抵抗

熱伝導率は一般に W/(m·K) で表され、材料自体の熱伝導能力を示します。一方、組み込んだ状態での熱抵抗は、材料の厚みや接触状態、圧縮条件などによって変化します。メーカーの測定条件や試験方法を確認し、実際の用途に近い条件で比較することが大切です。

厚みと圧縮特性

シートが薄すぎると隙間を十分に埋められず、厚すぎると熱抵抗の増加につながる可能性があります。実測した隙間寸法、部品公差、許容圧縮率を踏まえて適切な厚みを選定します。また、取付荷重が電子部品やプリント基板の機械的許容範囲を超えないように確認する必要があります。

耐熱性と長期信頼性

蓄電池盤は、長期間の連続運転や充放電に伴う温度変化にさらされます。そのため、使用温度範囲、圧縮永久ひずみ、熱老化特性、環境耐久性などを確認することが重要です。量産採用前には、想定される温度サイクルや使用環境を再現した評価を実施することが推奨されます。

電気絶縁性と難燃性

用途に応じて、絶縁破壊電圧、体積抵抗率、難燃性などの特性を確認します。UL 94などの難燃性評価についても、対象グレードの試験結果や認証情報を確認してください。必要な性能は、装置の電圧、構造、設置環境、適用規格によって異なります。

5. ITousenのシリコーン放熱シートと蓄電システムへの適用

蓄電池盤、電力変換装置、補助制御ユニットなどの熱設計を検討するメーカーに向けて、ITousenでは、さまざまな熱的・機械的要求に対応するシリコーン放熱シートを展開しています。

製品の詳細については、ITousen シリコーン放熱シート製品ページをご覧ください。

SFシリーズでは、製品ラインアップ全体として、熱伝導率1.5～15.0 W/(m·K)、厚み0.15～15.0 mmの選択肢が用意されています。また、柔軟性や圧縮性を備えた材料、用途に合わせた打ち抜き加工品、電気絶縁性を持つグレードなど、設計条件に応じた検討が可能です。一部のグレードではUL 94 V-0の難燃性に関する仕様が示されていますが、適用可否や認証状況については、選定する個別グレードの資料で確認する必要があります。

例えば、発熱量の大きいパワー半導体には、必要な熱伝達性能と圧縮条件を満たすグレードを選定します。一方、BMSなどの制御基板では、部品の高さや筐体との隙間、絶縁要件を考慮した厚みと形状が求められます。このように、蓄電池盤内のすべての箇所に同じ材料を使用するのではなく、各インターフェースの条件に合わせて選定することが重要です。

ITousenの製品ラインアップを活用することで、熱伝導率、厚み、形状などの条件を整理しながら、個々の用途に適した材料を検討できます。最終的な採用にあたっては、実機の熱解析、組立評価、耐久試験などを通じて性能を確認することが推奨されます。

6. 取り付けと性能検証における注意点

高性能なシリコーン放熱シートを採用しても、取付構造や接触条件が適切でなければ、期待する放熱性能を得られない場合があります。量産前には、次の項目を確認してください。

• 実際の接触面間の隙間を測定し、部品寸法公差を考慮する。
• シートの厚み、硬度、圧縮率、取付荷重が適切であることを確認する。
• 接触面に異物、粉じん、油分などの汚染がないことを確認する。
• シートの位置ずれや、コネクタ、配線、電気絶縁距離への干渉を防止する。
• 実際の充放電条件や電力変換負荷を想定して、部品温度を測定する。
• 必要に応じて、温度サイクル、熱老化、振動、電気絶縁性能などの試験を実施する。

検証では、周囲温度、冷却システムの性能、想定負荷などを実際の運転条件に近づけることが重要です。また、放熱シートは蓄電システム全体の安全対策を構成する一要素にすぎません。温度監視、保護制御、冷却システム、電池安全設計を含めて総合的に評価する必要があります。

まとめ

蓄電池盤の信頼性を高めるには、発熱部品から冷却構造までの熱伝達経路を適切に設計し、電気絶縁性や組立公差にも配慮することが欠かせません。適切なシリコーン放熱シートは、部品間の隙間を埋め、界面熱抵抗の低減を図ることで、BMSや電力変換装置などの熱設計を支援します。

蓄電システムの熱マネジメントにおいては、必要な熱性能、接触隙間、圧縮荷重、使用温度、電気絶縁要件を明確にしたうえで、材料を選定し、実機による検証を行うことが重要です。ITousenのシリコーン放熱シート製品ラインアップは、熱伝導率や厚み、加工形状などの条件に応じた材料選定をサポートします。

蓄電池盤や電力変換機器向けの放熱材料をご検討の際は、ITousen シリコーン放熱シート製品ページをご確認ください。
