TOUSEN 技術視点 | 熱伝導シリコーンパッド vs. 熱伝導絶縁シート：名称混同と用途差の解析

パワーエレクトロニクス、自動車用電子機器、エネルギー蓄積装置、UPS、電源モジュールなどの分野では、熱界面材料（TIM）の選定時に長年の混乱が見られます。「熱伝導シリコーンパッド（Thermal Pad）」 と 「熱伝導絶縁シート／フィルム／布（Thermally Conductive Insulating Sheet / Film / Cloth）」 は名称が類似していますが、構造および用途において大きく異なります。この混同により材料選定が不適切となり、熱性能や絶縁性能の信頼性に影響を与える可能性があります。

本稿では、材料構造、機械特性、熱抵抗挙動、および典型的な用途 の観点から詳細に解析します。さらに、代表的な三種類の材料を 主要パラメータ比較表 にて示し、エンジニアが両者の本質的な違いを直感的に理解できるようにします：

• TOUSEN SC800-PI-2-K10 フィルム
•
• TOUSEN SPA-SP050 高熱伝導絶縁シート
•
• B******** Sil-Pad K-10

1. 代表的三材料の主要パラメータ比較

2. 名称混同の原因：構造が分類を決定、外観や厚みではない

2.1 熱伝導シリコーンパッド

典型構造：

• 柔軟なシリコーンエラストマー
• 熱伝導フィラー（Al₂O₃、BN 等）
• 繊維補強なし
• 高圧縮性（10%～40%）

用途：

• 部品とヒートシンク間のギャップ補償
• 表面不整合箇所のギャップ充填
• 熱伝導と圧縮性の両立が必要な熱パス

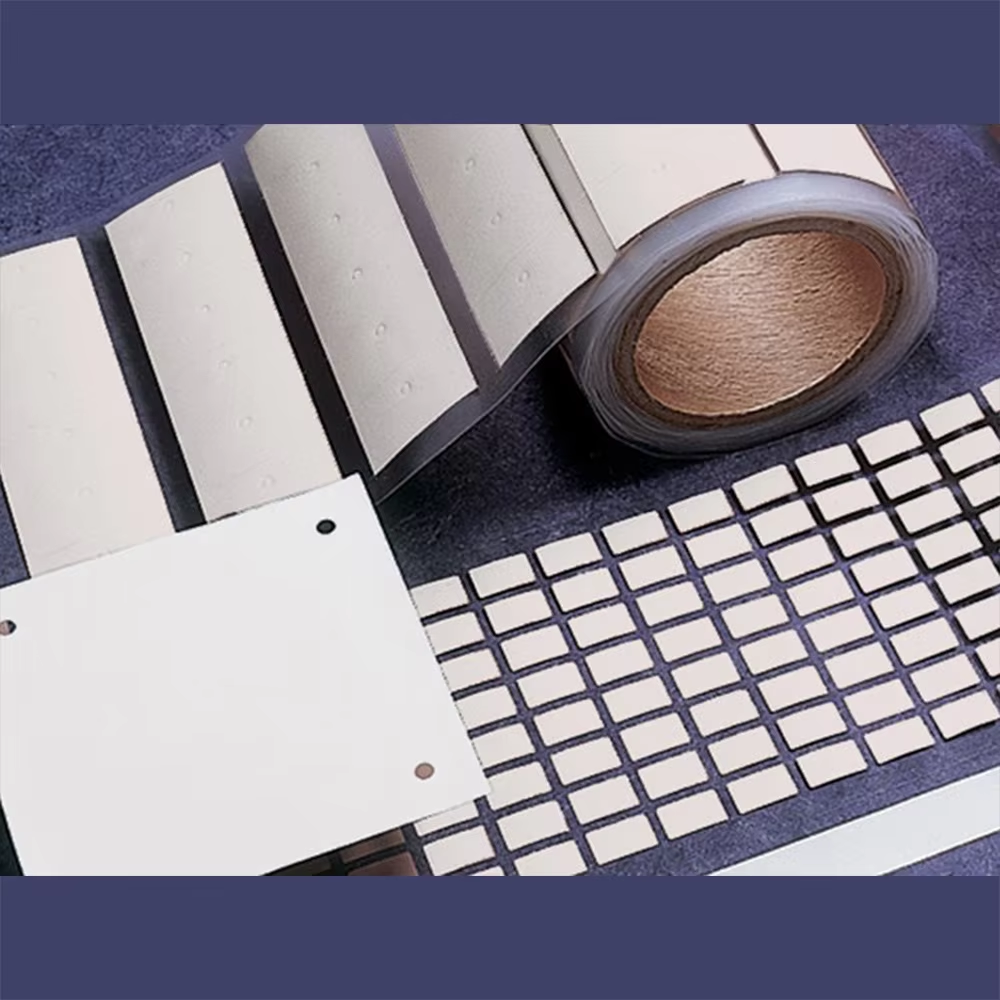

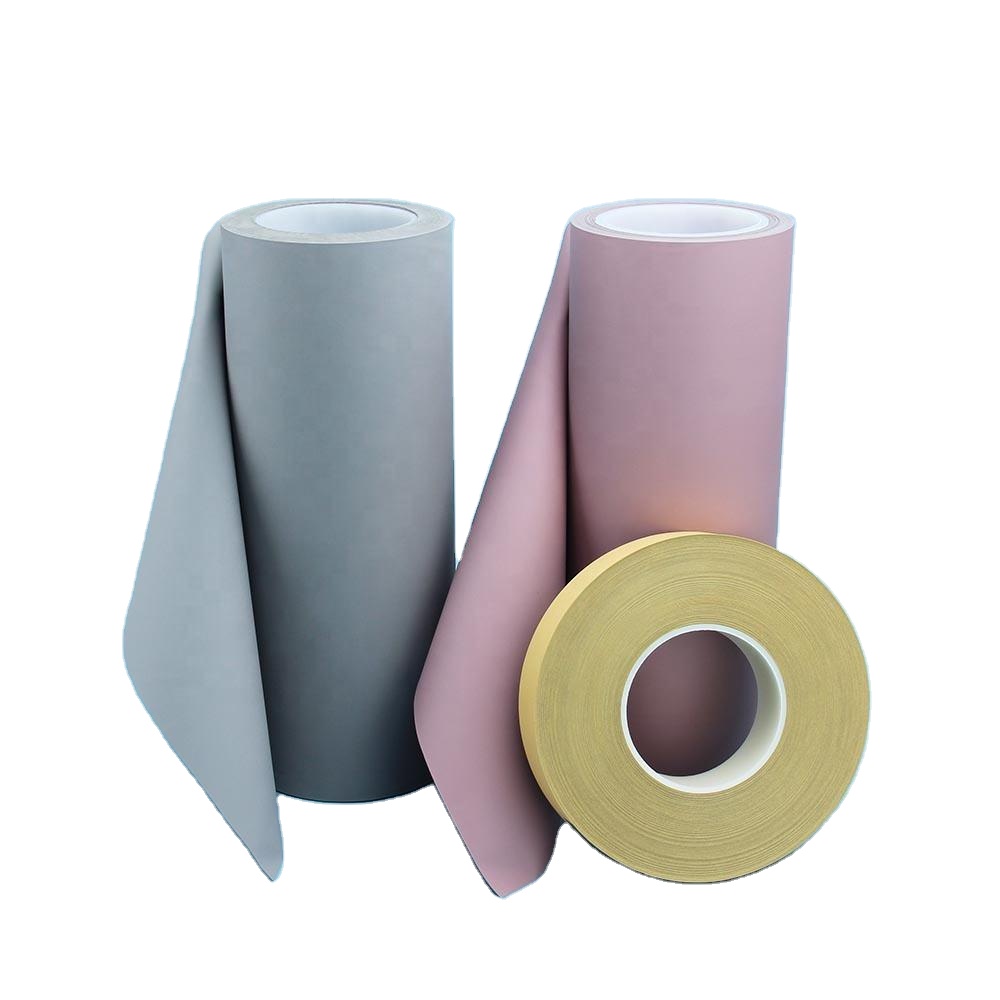

2.2 熱伝導絶縁シート／フィルム／布

典型構造：

• ポリイミド（PI）、ガラス繊維、ポリエステル補強基材
• 柔軟な熱伝導シリコーンコーティング
• 薄型だが機械的強度が高い
• 圧縮性が低く、大きなギャップ補償には不適

用途：

• パワーモジュールや電子機器における高電圧絶縁
• 薄型・コンパクト設計
• 高耐電圧と安定した設置が求められる場合

SPA-SP050 はガラス繊維補強の熱伝導絶縁シートであり、典型的な圧縮型熱伝導パッドではありません。

3. 技術差 1：材料構造が熱抵抗挙動を決定

• SPA-SP050 は高熱伝導（5 W/m·K）と高い機械強度を持ち、圧縮率は低く、安定した取付と高電力密度アプリケーションに最適。
• K-10 および SC800 フィルム は薄型で非圧縮性、界面熱抵抗は主に締め付け力と表面平滑性に依存。

4. 技術差 2：圧縮性が界面熱抵抗最適化を決定

熱伝導パッド は表面の凹凸に適応でき、界面熱抵抗を低減可能。

熱伝導絶縁シート／フィルム は圧縮性が低く、厚みと熱伝導率によって熱抵抗が決まるため、平滑で高圧のインターフェースに適している。

5. 技術差 3：熱伝導率と厚みの組み合わせが熱管理性能に影響

• 高熱伝導率だけでは低界面熱抵抗を保証できない
• 厚みと圧縮性がインターフェースの有効熱伝導路を決定
• 高電力密度モジュールでは、ガラス繊維補強絶縁シート（SPA-SP050）が平滑で高圧条件下で安定した熱伝導と絶縁性能を提供

6. 総合まとめ

エンジニアリングの観点から、熱伝導シリコーンパッドと熱伝導絶縁シートの選定は、構造、熱伝導率、圧縮性、機械強度、電気絶縁性 に基づいて判断する必要があります。商標や製品名だけに依存してはいけません。

• 熱伝導パッド： ギャップ補償、圧縮可能、インターフェース適応性に優れる。
• 熱伝導絶縁シート／フィルム／布： 平滑面、高電力密度、機械的強度と電気絶縁性が求められる用途に最適。

主要パラメータ表と技術解析を参考にすることで、エンジニアは材料の本質特性を迅速に判断でき、パワーモジュール、電子機器、インバーター、EVドライブなどの分野で正確な材料選定と信頼性の高い熱管理を実現できます。
