家電製品におけるサーマルパッドの役割 ― エンジニア視点から見る熱設計の最適解

近年の家電製品は、高機能化・高出力化・小型化が急速に進み、内部構造はますます高密度化しています。インバータ制御、パワー半導体、マイコン制御基板などの採用により、発熱対策は製品性能と信頼性を左右する重要な設計要素となりました。

本稿では、家電分野に携わる設計エンジニアの立場から、サーマルパッドおよび熱伝導パッドを中心とした熱伝導材料の役割と選定ポイントについて、客観的かつ技術的に解説します。

1. 家電製品における熱設計の課題

エアコン、IH調理器、洗濯機、冷蔵庫などの白物家電では、以下のような部位で局所的な発熱が発生します。

• インバータ回路のパワーMOSFET・IGBT
• モータードライバ基板
• 電源ユニットおよびDC-DCコンバータ
• 高集積マイコンおよび制御IC

これらの熱が適切に放散されない場合、部品寿命の低下、性能の不安定化、さらには安全性リスクにつながる可能性があります。そのため、放熱構造と熱伝導材料の最適化は、設計初期段階から慎重に検討すべき重要テーマです。

2. 熱伝導材料の基本的な役割

金属部品同士を接触させた場合でも、表面には微細な凹凸が存在し、その間に空気層が形成されます。空気は熱伝導率が非常に低いため、この界面熱抵抗が放熱性能を大きく阻害します。

そこで用いられるのが、熱伝導材料（Thermal Interface Material：TIM）です。TIMは界面の空隙を埋め、熱を効率よくヒートシンクや筐体へ伝える役割を果たします。

中でも近年、家電製品において採用が拡大しているのが、固体タイプのサーマルパッドです。

3. サーマルパッドとは何か

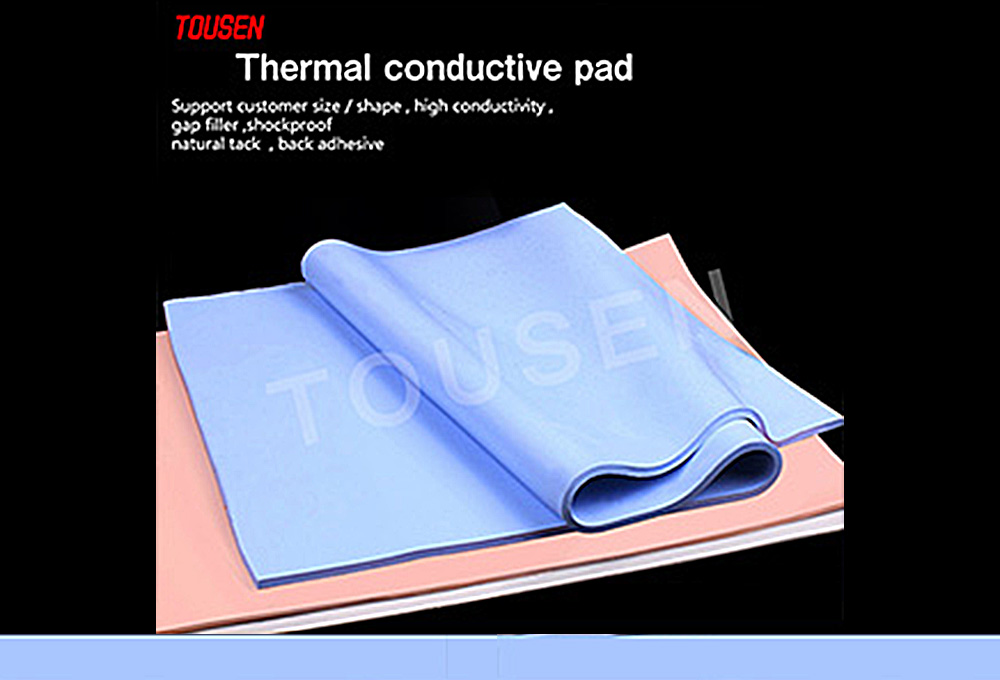

サーマルパッドとは、シリコーンやポリマーをベースに高熱伝導フィラーを配合した、シート状の熱伝導材料です。一定の厚みと形状を持ち、組立時に安定した熱伝導経路を形成できる点が特長です。

複数の発熱部位に同時に適用される場合、「サーマルパッド（複数箇所用途）」や「熱伝導パッド」と表現されることもあります。また、材料特性を重視する文脈では「熱伝導パッド材料」と呼ばれるケースもあります。

いずれも、目的は共通しており、界面熱抵抗を低減し、長期にわたって安定した放熱性能を確保することです。

4. 家電用途におけるサーマルパッドの利点

従来よく使用されてきたグリース系TIMと比較して、サーマルパッドには以下のような利点があります。

• 厚みが一定で、熱性能のばらつきが少ない
• 塗布工程が不要で、作業性が高い
• 自動化ラインへの適合性が高い
• 振動や熱サイクルに対する追従性
• 電気絶縁性を確保しやすい

これらの特性により、熱伝導パッドは量産性と信頼性が求められる家電製品に非常に適した選択肢となっています。

5. サーマルパッド選定時の技術的ポイント

サーマルパッドの選定においては、以下の要素を総合的に評価する必要があります。

熱伝導率

W/m・Kで示される熱伝導率は重要な指標ですが、数値だけでなく、実装時の接触状態を含めた総合的な熱抵抗で判断することが重要です。

厚みと圧縮特性

部品間ギャップを確実に埋めるためには、適切な厚みと圧縮率のバランスが求められます。

機械的特性

硬度や復元性は、長期使用時の信頼性に直結します。

電気絶縁性

多くの家電用途では、安全規格の観点から絶縁性能が不可欠です。

6. 実装事例：インバータ制御基板の熱対策

あるインバータ家電製品において、従来はグリース系TIMが使用されていましたが、熱サイクル試験において熱抵抗のばらつきが課題となりました。

そこで、適切な硬度と厚みを持つ熱伝導パッド材料へ切り替えた結果、以下の改善が確認されました。

• 半導体ジャンクション温度の安定化
• 製造ロット間のばらつき低減
• 組立工程の簡素化

このように、設計条件に合致したサーマルパッドの採用は、熱性能と生産性の両立に寄与します。

家電用途向けのサーマルパッド製品については、以下のページで詳細をご確認いただけます。
//www.itousen.com/TIM-thermal-pads.html

7. 熱設計はシステム全体で考える

熱設計は単なる部材選定ではなく、製品全体の構造、信頼性、量産性を含めたシステム設計の一部です。サーマルパッドおよび熱伝導パッドを適切に活用することで、家電製品の品質と競争力を長期的に高めることが可能となります。

今後も、熱設計の重要性はますます高まることが予想されます。エンジニアとして、材料特性を正しく理解し、実証データに基づいた選定を行うことが求められます。
