Les Plaques Thermiques en Silicone dans les Phares LED Automobiles

Dans la conception automobile moderne, les phares à LED sont devenus la source lumineuse dominante grâce à leur haute efficacité, leur compacité et leur longue durée de vie. Cependant, ces avantages entraînent des défis importants en matière de gestion thermique. Les puces LED génèrent un flux de chaleur concentré pendant le fonctionnement, et sans gestion thermique adéquate, cela peut entraîner une diminution du flux lumineux, un décalage de la température de couleur, une réduction de la durée de vie du module et même des risques pour la sécurité. Les matériaux d'interface thermique (TIM) sont donc essentiels pour maintenir des performances thermiques optimales dans les phares automobiles.

1. État actuel de la gestion thermique des phares LED automobiles

Dans les modules de phares, les sources de chaleur se concentrent principalement dans les puces LED et les circuits de pilotage. Les dissipateurs métalliques traditionnels associés à la convection naturelle sont souvent insuffisants pour les conceptions LED compactes et à haute densité, ce qui fait de la résistance thermique de l'interface le facteur limitant. Les écarts entre le boîtier LED et le dissipateur, allant du micron au millimètre, nécessitent des TIM pour maintenir une efficacité thermique élevée. Sans matériaux appropriés, des points chauds localisés peuvent apparaître, affectant les performances des LED et les caractéristiques optiques.

Les plaques thermiques en silicone sont largement utilisées pour les raisons suivantes :

• Flexibilité et adaptabilité pour combler les écarts irréguliers entre le boîtier LED et le dissipateur
• Isolation électrique pour éviter les courts-circuits entre les LED haute luminosité et les composants métalliques
• Compatibilité avec le découpage et l’assemblage automatisé, garantissant une production de masse cohérente

2. Défis techniques dans les applications LED automobiles

• Résistance thermique de l’interface et dissipation thermique transitoire : Même avec des charges en céramique ou en graphite, les plaques en silicone ont une conductivité thermique limitée. Dans les modules LED haute puissance, des points chauds peuvent persister, réduisant le flux lumineux ou la stabilité des couleurs. La résistance thermique de l’interface (R_θ) peut être calculée comme suit :
  R_θ = (T_LED - T_Dissipateur) / P (T en °C, P en W)
• Épaisseur, dureté et force de compression : Les plaques souples s’adaptent aux irrégularités de surface mais augmentent la résistance thermique, tandis que les plaques plus dures offrent une résistance moindre mais nécessitent une force de compression plus élevée, risquant un contact irrégulier et une durabilité réduite.
• Fiabilité à long terme : Les modules LED automobiles subissent des cycles thermiques, l’humidité et les vibrations. Les plaques doivent résister au fluage, au pompage, aux fissures et maintenir un faible dégagement de gaz sur la durée de vie du véhicule.
• Contamination optique : Les substances volatiles ou les migrations des plaques peuvent se déposer sur les lentilles ou les réflecteurs, réduisant l’efficacité optique. Les formulations sans silicone ou à faible dégagement de gaz sont de plus en plus privilégiées.

3. Expérience de TOUSEN et solutions de la série AF

TOUSEN, fournisseur leader de matériaux d'interface thermique en Chine, possède plus de dix ans d'expérience dans les phares LED automobiles. La série AF (sans silicone) est optimisée pour les modules LED de 3 à 5 W et présente les avantages suivants :

• Formulation sans silicone : Réduit le risque de contamination optique
• Conductivité thermique optimisée : La composition des charges est conçue pour réduire la résistance thermique tout en maintenant la flexibilité

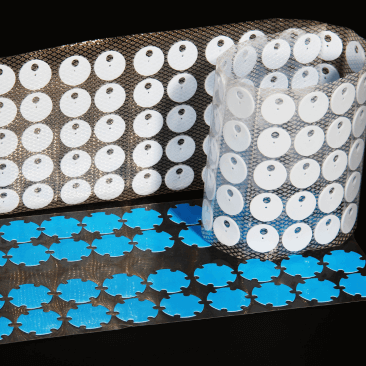

• Haute adaptabilité et compatibilité découpe : Prise en charge des formes complexes et de l’assemblage automatisé, assurant une distribution uniforme de la pression
• Fiabilité de grade automobile : Testée avec des cycles thermiques, humidité et vibrations pour garantir la stabilité à long terme

Les ingénieurs TOUSEN évaluent la puissance LED, la conception du dissipateur, l’épaisseur du module et les conditions de compression pour sélectionner l’épaisseur et la dureté optimales, minimisant la résistance thermique tout en garantissant flexibilité, fiabilité et sécurité optique.

4. Vérification de la fiabilité et recommandations de test

• Mesure de performance thermique initiale : Mesurer la température LED et la température du dissipateur en fonctionnement normal, et calculer R_θ pour évaluer l’efficacité
• Test de cycles thermiques : -40°C à +125/150°C, 1000 à 1500 cycles, pour vérifier l’évolution de la résistance thermique et détecter fissures ou pompage
• Test d’humidité et chaleur : 85°C / 85% HR pendant 500 à 1000 heures pour évaluer la stabilité et le risque de contamination optique
• Test de vibration et choc : Normes ISO 16750-3 ou SAE J1378 pour vérifier que la plaque reste en place et ne se dégrade pas
• Test d’isolation électrique : Vérifier la résistivité et la rigidité diélectrique pour garantir l’isolation tout au long de la durée de vie du module

5. Tendances de l’industrie et recommandations pour les ingénieurs

• Les modules LED haute puissance nécessitent une faible résistance thermique et une dissipation transitoire efficace
• Les matériaux sans silicone et à faible dégagement sont de plus en plus requis pour les applications sensibles optiquement
• Les plaques flexibles et compatibles découpe restent le choix principal pour la production automatisée et à grande échelle

Les ingénieurs doivent se concentrer sur la résistance thermique de l’interface, la fiabilité aux cycles thermiques, la compatibilité optique et l’ajustement mécanique lors de la sélection des matériaux. Dans les applications à points chauds élevés, des combinaisons avec des feuilles de graphite, des films à changement de phase ou des chambres à vapeur peuvent améliorer davantage la dissipation thermique.

Conclusion

Dans les phares LED automobiles, les plaques thermiques en silicone ne se limitent pas à combler les écarts. Elles garantissent la performance optique, l’efficacité thermique et la fiabilité à long terme. La série AF sans silicone de TOUSEN offre des solutions thermiques fiables, performantes et adaptées à la production de masse, répondant aux exigences d’efficacité, de stabilité et de sécurité optique. Grâce à une expérience d’ingénierie approfondie et des matériaux optimisés, TOUSEN soutient le développement de modules LED plus sûrs, plus lumineux et durables.
