自動車用LEDヘッドライトにおける導熱シリコーンパッド

現代の自動車設計において、LEDヘッドライトは高効率でコンパクト、長寿命であることから主流の光源となっています。しかし、これに伴い熱管理上の新たな課題が発生しています。LEDチップは動作中に高密度の熱流を発生し、適切な熱管理がなされない場合、光束低下、色温度の変化、モジュール寿命の短縮、さらには安全性への影響が生じる可能性があります。そのため、熱界面材料（TIM）は自動車用ヘッドライトシステムの最適な熱性能維持に不可欠です。

1. 自動車用ヘッドライトにおける熱管理の現状

ヘッドライトモジュール内では、熱源は主にLEDチップおよびドライバー回路に集中しています。従来の金属ヒートシンクと自然対流による冷却では、コンパクトで高密度のLED設計には不十分であり、界面熱抵抗が性能ボトルネックとなります。LEDパッケージとヒートシンク間の隙間（マイクロ～ミリメートル単位）を埋めるためにTIMが必要です。適切な材料がない場合、局所的なホットスポットが発生し、LEDの性能や光学特性が低下する可能性があります。

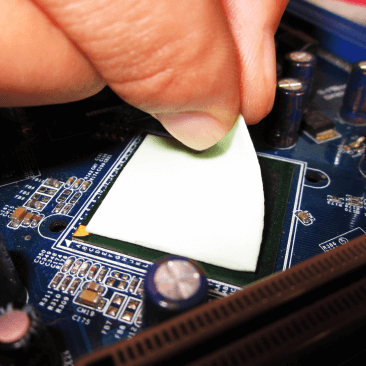

導熱シリコーンパッドは以下の特性により広く採用されています：

• 柔軟性と順応性により、LEDパッケージとヒートシンク間の不均一な隙間を埋めることが可能
• 電気絶縁性により、高輝度LEDと金属部品間の短絡を防止

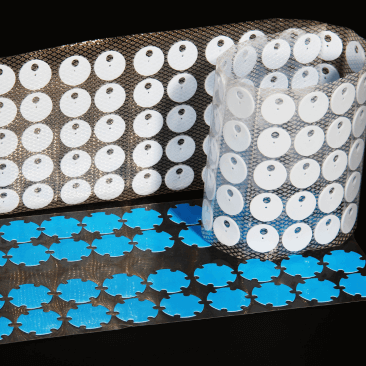

• ダイカット加工および自動組立工程に対応し、大量生産での一貫性を確保

2. 自動車用LEDアプリケーションにおける技術的課題

• 界面熱抵抗と瞬時熱伝導：セラミックやグラファイト充填材を使用しても、シリコーンパッド自体の熱伝導率には限界があります。高出力LEDモジュールでは局所的なホットスポットが発生し、光出力や色安定性に影響を与えることがあります。界面熱抵抗（R_θ）は以下の式で計算されます：
  R_θ = (T_LED - T_{ヒートシンク}) / P （Tは℃、PはW）
• 厚み・硬度・圧接力のバランス：柔らかいパッドは表面の凹凸に適応できますが熱抵抗が増加し、硬いパッドは熱抵抗は低いものの高圧接力が必要であり、接触不良や長期信頼性低下のリスクがあります。
• 長期信頼性：自動車LEDモジュールは熱サイクル、湿熱、振動にさらされます。パッドは圧縮永久変形、ポンプアウト、亀裂、揮発物の影響に耐え、長期間安定した熱性能を維持する必要があります。
• 光学汚染：パッドから揮発した物質や移動物質がレンズや反射面に付着し、光学効率を低下させる可能性があります。そのため、シリコーンフリーや低揮発性の材料が求められます。

3. TOUSENのエンジニアリング経験とAFシリーズのソリューション

TOUSENは国内の導熱界面材料サプライヤーとして、十年以上にわたり自動車用LEDヘッドライト分野での経験を有しています。AFシリーズ（シリコーンフリー）は3～5WのLEDモジュール向けに最適化され、以下の特徴があります：

• シリコーンフリー設計：光学系への汚染リスクを低減
• 最適化された熱伝導率：充填材の組成を精密に設計し、熱抵抗を低減しつつ柔軟性を確保
• 高い順応性とダイカット適合性：複雑形状や自動組立に対応し、均一な圧力分布を実現
• 自動車グレードの信頼性：熱サイクル、湿熱、振動試験をクリアし、長期安定性を保証



TOUSENのエンジニアは、LED出力、ヒートシンク設計、モジュール厚み、圧接条件を考慮して最適なパッド厚みと硬度を選定し、界面熱抵抗の最小化と柔軟性、信頼性、光学安全性の両立を図っています。

4. 信頼性検証とテスト推奨

• 初期熱性能測定：通常動作時のLED温度とヒートシンク温度を測定し、R_θを算出して材料の効果を評価
• 熱サイクル試験：-40℃～+125/150℃の温度サイクルを1000～1500回実施し、界面熱抵抗変化や亀裂・ポンプアウトを確認
• 湿熱試験：85℃/85%RHで500～1000時間保持し、材料安定性および光学汚染のリスクを評価
• 振動・衝撃試験：ISO16750-3やSAE J1378規格に基づき、材料が位置を保持し、性能劣化がないことを確認
• 電気絶縁性試験：体積抵抗率および絶縁耐圧を確認し、モジュール寿命中に電気絶縁が維持されることを保証

5. 業界動向とエンジニアリング推奨

• 高出力LEDモジュールでは、低界面熱抵抗と迅速な瞬時熱伝導性能が要求されます
• 光学敏感な設計では、シリコーンフリー・低揮発性材料の採用が増加
• 柔軟でダイカット対応可能なパッドは、自動化・大量生産において依然として主要選択肢

エンジニアは材料選定時に、界面熱抵抗、熱サイクル信頼性、光学適合性、機械的適合性に注目する必要があります。高密度ホットスポットがある場合は、グラファイトシート、相変化薄膜、ベイパーチャンバーなどとのシステムレベルの組み合わせで熱伝導性能をさらに向上させることが可能です。

結論

自動車用LEDヘッドライトにおいて、導熱シリコーンパッドは単なる隙間埋め材料ではなく、光学性能、熱効率、長期信頼性を確保する重要な要素です。TOUSENのAFシリーズシリコーンフリーパッドは、高性能で信頼性が高く、量産に適した熱界面ソリューションを提供し、効率、安定性、光学安全性の要求を満たします。豊富なエンジニアリング経験と最適化された材料設計により、より安全で明るく、長寿命のLEDヘッドライトモジュールの開発をサポートします。
