1. Pourquoi des pads « simples » posent des problèmes en production

Malgré une manipulation facile, des validations insuffisantes en amont entre mécanique, thermique et production génèrent des défauts récurrents. Les points critiques présentés ci-dessous doivent être validés conjointement.

2. Dureté — choix structurel

Un pad trop dur peut provoquer le soulèvement d’un PCB, un pad trop souple peut réduire la conduction sous faible pression. Spécifier un taux de compression attendu (20–40%) et vérifier les données de compression/resilience auprès du fournisseur.

3. Découpe — trous, cadres et dimensions minimales

Évitez des cadres <1.0 mm sauf process validé. Corréler épaisseur/rigidité avec les dimensions minimales de découpe et prototyper avec l'outil prévu.

4. Films de protection — équilibre entre décollement et protection

Mesurer la force de pelage sur la plage de température d’utilisation ; valider les films fournis par le client par lot si nécessaire.

5. Onglets (tear-tabs) — faible coût, fort impact

Conception d’onglets (4–8 mm) et tests d’ergonomie/compatibilité gripper pour améliorer le débit et réduire les défauts.

6. Traitement de décollement (de-tack) — préserver la performance thermique

Valider tout traitement par mesure Rth ; éviter les procédés qui modifient la distribution de charges conductrices en surface.

Checklist de validation avant production

• Revue mécanique du stack : épaisseur, taux de compression, forces
• Validation découpe : outillage et qualité bord
• Tests film : force de pelage et mock-up robot
• Tests onglet : ergonomie et gripper
• Vérification thermique : Rth et cycles
• Stabilité longue durée : compression set

Conclusion

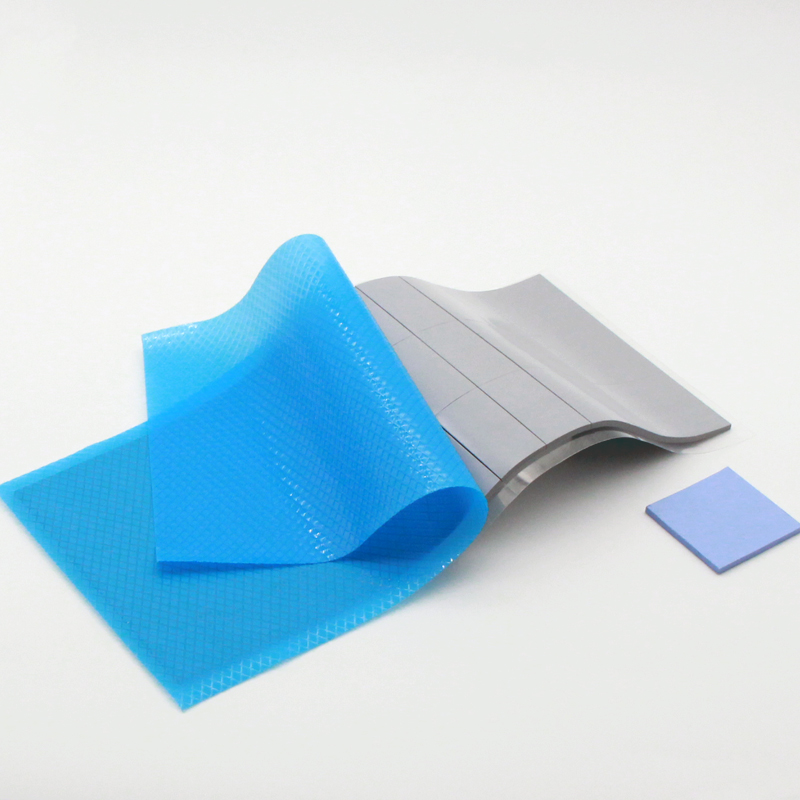

Les feuilles en silicone thermiques restent une solution TIM fiable si l’on combine conception et validation précoce entre toutes les parties prenantes. La collaboration précoce réduit les risques et optimise les coûts totaux.
