CPU冷却性能を左右するサーマルペーストと熱伝導グリスの重要性

CPUの高性能化に伴い、デスクトップPC、ワークステーション、サーバー、ゲーミングPC、AIコンピューティングシステムなどでは、より高度な熱対策が求められています。演算性能が向上する一方で、CPUの発熱量や発熱密度も増加しており、プロセッサーで発生した熱を効率よくヒートシンクへ伝達することが、安定した動作温度と長期信頼性を確保するうえで重要になっています。

技術者の視点から見ると、CPU冷却性能はヒートシンクやファンだけで決まるものではありません。CPUのヒートスプレッダとヒートシンクの間に形成される熱伝導インターフェースも、システム全体の熱抵抗に大きく影響します。

金属表面は高精度に加工されていても、ミクロレベルでは凹凸が存在します。CPUとヒートシンクを直接接触させた場合、表面の微細な凹凸によって実際の接触面積は理論上の面積より小さくなり、その隙間には空気が残ります。空気は金属と比較して熱伝導率が低いため、熱移動を妨げる要因となります。

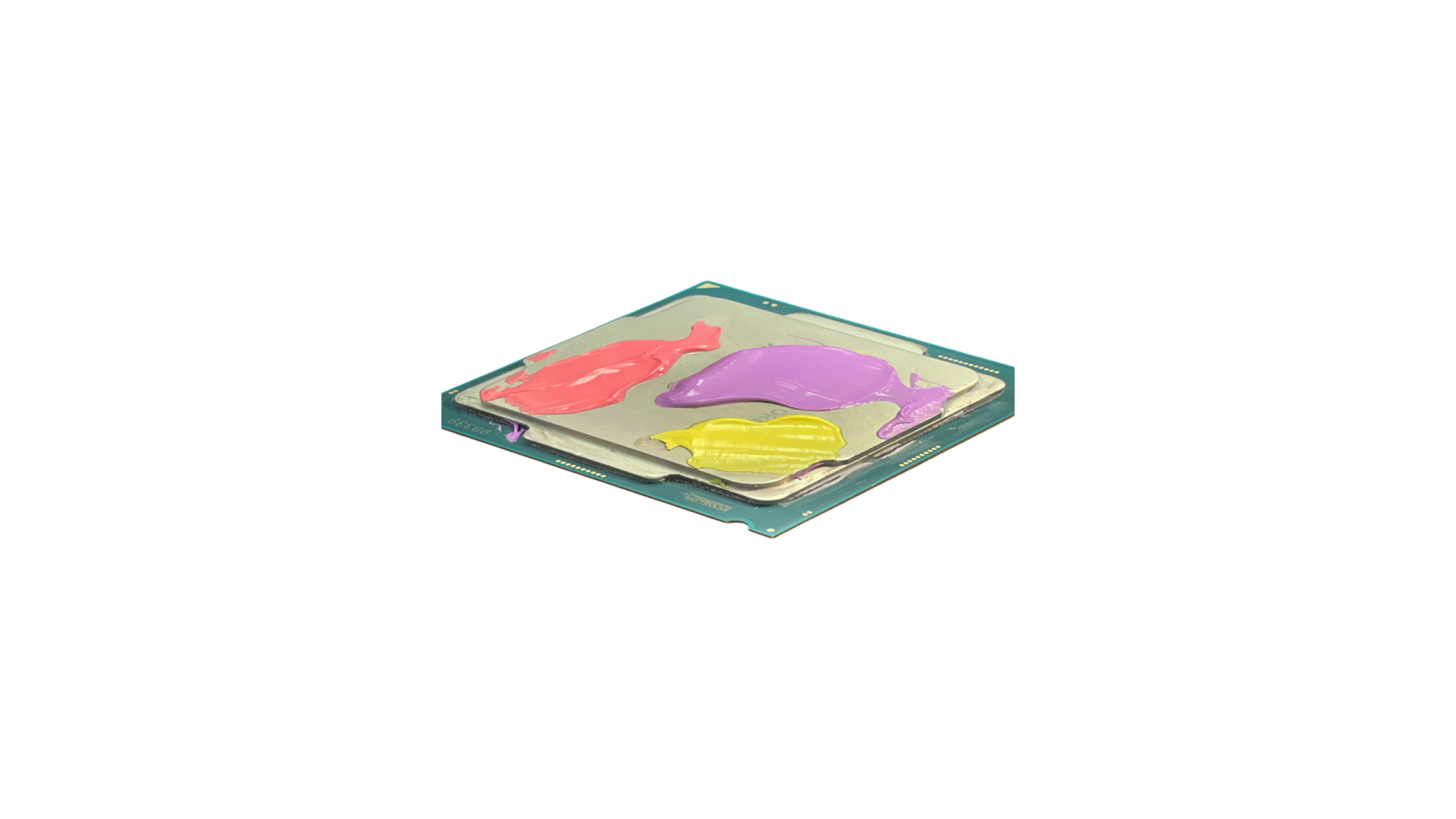

そこで重要な役割を果たすのがサーマルペーストです。適切に設計されたサーマルペーストは、CPUとヒートシンクの間にある微細な空隙を充填し、空気層を減らすことで、より連続性の高い熱伝導経路を形成します。

サーマルペーストはCPU冷却で何をしているのか

サーマルペーストは、単にCPUとヒートシンクの間に塗布する材料ではありません。熱設計の観点では、異なる固体表面の間に存在する接触熱抵抗を低減するための熱伝導インターフェース材料として機能します。

CPUで発生した熱は、半導体チップからパッケージ内部を通り、ヒートスプレッダへ伝わります。その後、CPUとヒートシンクの間に形成された熱伝導層を通過し、ヒートシンクへ移動します。最終的には、空冷または液冷システムによって熱が周囲環境へ放散されます。

この熱経路の中で不要な熱抵抗が発生すると、同じ発熱量を処理するためにより大きな温度差が必要になります。CPU用サーマルペーストは、表面の微細な凹凸に追従しながら空気層を低減することで、界面における熱抵抗の低減を目指します。

そのため、CPU用サーマルペーストを選定する際には、単純に「熱伝導率が高いかどうか」だけで判断するのは適切ではありません。熱伝導率に加えて、粘度、濡れ性、塗布性、塗布後の安定性、熱サイクルに対する耐久性、ポンプアウトへの耐性などを総合的に評価する必要があります。

熱伝導グリスとサーマルペーストの違い

電子機器の熱対策分野では、熱伝導グリスとサーマルペーストという名称が使用されています。実際のCPU冷却用途では、両者が類似した意味で使われるケースも少なくありません。

一般的に熱伝導グリスという名称は、グリス状の物性や流動特性を強調する場合に使用されます。一方、サーマルペーストは、電子部品と冷却部品の間に使用する熱伝導性ペーストを広く指す表現として用いられています。

ただし、製品名称や分類方法はメーカーによって異なるため、「グリス」や「ペースト」という名称だけで性能や用途を判断することはできません。実際の選定では、熱伝導性能、熱抵抗、粘度、塗布性、使用温度、長期安定性、対象部材との適合性などを確認することが重要です。

特にCPU冷却用途では、熱伝導グリスがCPUとヒートシンクの接触面に均一に広がり、必要以上に厚い熱伝導層を形成せず、長期間にわたって安定した界面を維持できることが求められます。

高性能CPUで熱伝導材料が重要になる理由

CPUの消費電力と発熱密度が上昇すると、冷却システムの設計では「ヒートシンクの性能」だけでなく、「熱をどれだけ効率よくヒートシンクへ移動させられるか」が重要になります。

例えば、高性能なヒートシンクを採用していても、CPUとヒートシンクの間に大きな界面熱抵抗が存在すれば、冷却機構の能力を十分に活用できません。

この意味で、サーマルペーストは単なる補助材料ではなく、CPUから冷却機構へ熱を伝達する熱設計の重要な構成要素の一つと考えることができます。

特にサーバー、ワークステーション、ゲーミングPC、AIコンピューティング機器などでは、CPUが長時間にわたって高負荷状態で動作する場合があります。そのため、初期状態での熱伝導性能だけでなく、長期間の熱サイクル後にも安定した性能を維持できるかどうかが重要になります。

熱伝導ゲルはサーマルペーストの代替になるのか

熱伝導ゲルも、電子機器の熱対策に使用される代表的な熱伝導インターフェース材料の一つです。ただし、熱伝導ゲルをサーマルペーストや熱伝導グリスの直接的な代替品として考えることは適切ではありません。

熱伝導ゲルは、一般的に柔軟性や追従性、ギャップ充填性が求められる用途に適しています。部品間の隙間が比較的大きい場合や、接触面の高さにばらつきがある場合、複雑な構造を持つ電子部品などでは、熱伝導ゲルの柔軟な特性が有効になることがあります。

一方、一般的なCPUとヒートシンクの接触部は比較的薄い界面を形成する構造です。このような用途では、適切なサーマルペーストを使用することで、表面の微細な凹凸を効率よく埋めながら、薄い熱伝導経路を形成できます。

したがって、サーマルペースト、熱伝導グリス、熱伝導ゲルのいずれを採用するかは、材料名称だけで判断するのではなく、部品間のギャップ、必要な熱抵抗、実装圧力、塗布方法、発熱量、使用環境、長期信頼性などを総合的に検討する必要があります。

CPU用サーマルペーストを選定する際の重要ポイント

1. 熱伝導性能

CPU用サーマルペーストを選定する際、熱伝導率は重要な基本指標です。ただし、熱伝導率の数値だけで実際の冷却性能を判断することはできません。

実際の熱抵抗は、熱伝導率だけでなく、塗布厚、界面の状態、CPUとヒートシンクの接触圧、材料の濡れ性、表面粗さなどによっても変化します。そのため、実際の組立条件を想定した評価が重要です。

2. 粘度と塗布性

熱伝導グリスやサーマルペーストを量産工程で使用する場合、材料の粘度やレオロジー特性は非常に重要です。

CPU冷却用途では、手作業による塗布だけでなく、自動ディスペンサー、ステンシル印刷などの工程が採用される場合があります。材料の粘度が工程に適していなければ、塗布量のばらつきや塗布状態の不均一につながる可能性があります。

特に量産製品では、初期性能だけでなく、安定したディスペンス性と再現性を確保できることが重要です。

3. 長期安定性

CPUは使用状況に応じて温度が繰り返し変化します。こうした熱サイクルによって、熱伝導材料には長期的な機械的ストレスが加わります。

材料によっては、長期間の使用によって乾燥、移動、ポンプアウトなどが発生し、界面熱抵抗が増加する可能性があります。そのため、CPU用サーマルペーストの選定では、初期の熱性能だけでなく、長期信頼性についても評価する必要があります。

4. 電気特性と材料適合性

電子機器で使用する熱伝導材料では、電気特性も確認すべき重要な項目です。システム構造によっては、周辺回路への影響を抑えるため、電気絶縁性を持つ材料が求められる場合があります。

また、CPUパッケージ、ヒートシンクの表面処理、コーティング、接着剤、周辺部品などとの材料適合性についても、量産採用前に確認することが推奨されます。

TOUSEN TSAS50 サーマルペーストによる電子機器の熱対策

電子機器の熱管理用途に向けて、TOUSENではTSAS50 Thermal Pasteを提供しています。CPU冷却をはじめ、熱伝導インターフェース材料が必要となる電子機器の熱対策を検討する際の選択肢の一つとして評価できます。

CPU冷却用のサーマルペーストを選定する際には、単一の性能値だけではなく、CPUの発熱量、ヒートシンクの構造、界面厚、実装圧力、塗布方法、使用環境などを総合的に考慮することが重要です。

TSAS50についても、実際の採用判断では対象機器の熱設計条件と製造工程を踏まえ、サンプル評価および実機試験を行うことが推奨されます。熱伝導性能、粘度、使用温度範囲、その他の技術仕様については、最新のTOUSEN公式技術資料および製品仕様をご確認ください。

製品の詳細については、以下の製品ページをご覧ください。

TOUSEN TSAS50 サーマルペースト

技術者の視点：熱伝導率だけでサーマルペーストを選ばない

サーマルペーストを選定する際に起こりやすい問題の一つが、カタログに記載された熱伝導率だけを比較して材料を決定してしまうことです。

実際のCPU冷却システムでは、同程度の熱伝導率を持つ材料でも、組立条件や界面状態によって実測温度に差が生じる場合があります。

その理由として、塗布厚、CPUヒートスプレッダとヒートシンクの表面状態、接触圧力、濡れ性、レオロジー特性、熱サイクル、ヒートシンクそのものの設計など、複数の要素が関係しています。

より合理的な材料選定では、まずCPUの発熱量や目標温度などの熱設計条件を明確にします。そのうえで、界面構造と実装工程を確認し、適切なサーマルペーストまたは熱伝導グリスを選定します。

さらに、部品間のギャップが大きい場合や、部品高さにばらつきがある場合には、熱伝導ゲルなどのギャップフィラー系材料も候補として比較評価することができます。

まとめ

CPUの熱対策は、プロセッサー、熱伝導インターフェース、ヒートシンク、ファンまたは液冷機構を含めたシステム全体で考える必要があります。その中でも、CPUとヒートシンクの間に形成される界面は、熱抵抗を左右する重要なポイントです。

サーマルペーストや熱伝導グリスは、CPUとヒートシンクの間に存在する微細な空隙を充填し、効率的な熱伝導経路を形成することで、冷却システムの性能を引き出す役割を担います。一方、熱伝導ゲルは、より大きなギャップや柔軟な追従性が求められる用途で有効な選択肢となります。

今後、PC、サーバー、ワークステーション、AIコンピューティング機器などの高性能化が進むにつれて、熱伝導インターフェース材料に求められる性能と信頼性はさらに高くなると考えられます。

重要なのは、単一のスペックだけで材料を判断するのではなく、発熱量、界面厚、実装圧力、塗布工程、使用温度、長期信頼性、材料適合性などを総合的に評価することです。実際のCPU冷却システムでは、TSAS50のようなサーマルペーストを候補材料としてサンプル評価・実機試験を行い、設計条件に適合するかを確認することが、安定した熱設計につながります。
