相変化放熱パッドの特徴と高性能電子機器への応用

CPU、GPU、AIアクセラレータ、パワーモジュール、高速通信機器などの高性能化に伴い、電子機器内部の発熱密度は年々上昇しています。特に小型化と高出力化が同時に進む現在、安定した熱設計を実現するためには、単純に熱伝導率の高い材料を選ぶだけでは十分ではありません。実際の熱設計では、界面熱抵抗、材料厚み、接触状態、実装圧力、使用温度、長期信頼性などを総合的に検討する必要があります。

従来の放熱パッドは、一定の厚みを確保しやすく、取り扱いや組み立てが容易であることから、さまざまな電子機器で使用されています。一方、高発熱部品では、発熱体とヒートシンクの間に存在する微細な空隙が熱抵抗の増加要因となる場合があります。そこで注目されているのが、固体として扱いやすい一方、所定の温度に達すると柔軟性が高まる相変化放熱パッドです。

相変化放熱パッドとは

相変化放熱パッドとは、一定の温度領域で材料の物理的状態や流動特性が変化するよう設計された熱伝導材料です。常温では比較的安定した固体状態を維持するため、位置決め、搬送、打ち抜き加工、組み立てなどを行いやすいという特徴があります。

電子機器が動作して材料が設計された相変化温度に近づくと、材料が軟化し、発熱部品と放熱部品の表面形状により密着しやすくなります。電子部品の表面やヒートシンクの表面には、目視では確認できない微細な凹凸があります。この凹凸によって形成される空気層は熱を伝えにくいため、実際の熱伝達では界面状態が重要になります。

一般的な放熱パッドでは、材料自体の柔軟性や圧縮性によってこの微細な空隙を埋めます。一方、相変化型材料では、動作温度の上昇によって材料がさらに柔軟になり、界面への追従性を高めることができます。そのため、相変化放熱パッドを評価する際には、熱伝導率だけでなく、熱抵抗、相変化温度、厚み、圧縮特性、実装条件を総合的に確認することが重要です。

相変化放熱パッドの主なメリット

1. 界面への追従性を高め、熱抵抗を低減

相変化放熱パッドの大きな特徴の一つが、動作温度の上昇に伴って界面への追従性を高められることです。材料が設計温度で軟化することで、発熱源とヒートシンクの微細な凹凸により密着しやすくなり、界面に残る空気を減らすことが期待できます。

特にCPU、GPU、AIアクセラレータ、パワー半導体などの高発熱部品では、材料そのものの熱伝導率だけでなく、実際の接触界面における熱抵抗を抑えることが重要です。そのため、相変化放熱パッドは高密度な熱設計を必要とする電子機器における選択肢の一つとなります。

2. 固体状態で取り扱いやすく、生産工程に適応しやすい

熱伝導グリースは優れた界面充填性を持つ一方、塗布量、塗布厚み、塗布位置、材料の飛散や汚染など、量産工程で管理すべき項目があります。

これに対して相変化放熱パッドは常温で固体として扱えるため、製品形状に合わせてシート加工や精密な打ち抜き加工を行うことが可能です。量産工程において材料の位置決めや組み立て条件を管理しやすく、製造工程の安定化を検討する際にも有効です。

3. 高発熱・高密度実装に対応する熱設計の選択肢

半導体の高性能化に伴い、限られた筐体スペースの中でより多くの熱を処理する必要があります。従来型の放熱パッドは、比較的大きな隙間を埋める必要がある場合や、機械的な柔軟性が重視される用途で有効です。

一方、より低い界面熱抵抗が求められる設計では、相変化型の熱伝導材料を検討することで、熱源と冷却部品の間の接触状態を改善できる可能性があります。そのため、データセンター、AIサーバー、通信機器、パワーエレクトロニクス、高性能コンピューティング機器などで相変化放熱パッドの採用が検討されています。

相変化放熱パッドを選定する際のポイント

相変化放熱パッドを選定する際は、「熱伝導率が高い材料を選べばよい」という単純な判断は適切ではありません。まず確認すべきなのが、発熱部品とヒートシンクの実際の隙間です。

材料が必要以上に厚い場合、熱が通過する距離が長くなり、熱抵抗の増加につながる可能性があります。一方、材料が薄すぎる場合には、部品公差や表面粗さを十分に吸収できない可能性があります。そのため、製品の機械公差と実際の組み立て条件に合わせて適切な厚みを選択する必要があります。

また、相変化温度も重要な評価項目です。材料が想定される動作温度域で十分に軟化し、界面追従性を発揮できるかを確認する必要があります。さらに、熱伝導率、熱抵抗、使用温度範囲、圧縮特性、実装圧力、表面状態、熱サイクル後の信頼性なども総合的に評価することが望まれます。

TOUSEN PCM8500 相変化放熱パッド

高出力電子機器に求められる低熱抵抗と安定した実装性に対応するため、TOUSENではPCM8500 相変化放熱パッドを提供しています。常温では固体として取り扱うことができ、所定の温度領域に達すると材料が軟化して界面への追従性を高める設計です。

公開されている製品仕様によると、PCM8500の熱伝導率は8.5 W/m·K、熱抵抗は0.04 °C·cm²/W以下です。また、相変化温度は約45°Cに設定されています。これにより、常温では加工・搬送・位置決めを行いやすく、機器の動作温度が上昇すると界面への密着性を高めることができます。

PCM8500は0.2 mm、0.25 mm、0.3 mm、0.4 mm、0.5 mmなど複数の厚みに対応しています。電子部品とヒートシンク間のクリアランスや製品公差に応じて適切な厚みを選択できるため、CPU、GPU、AI関連機器、パワーモジュールなど、異なる構造条件への適用を検討できます。

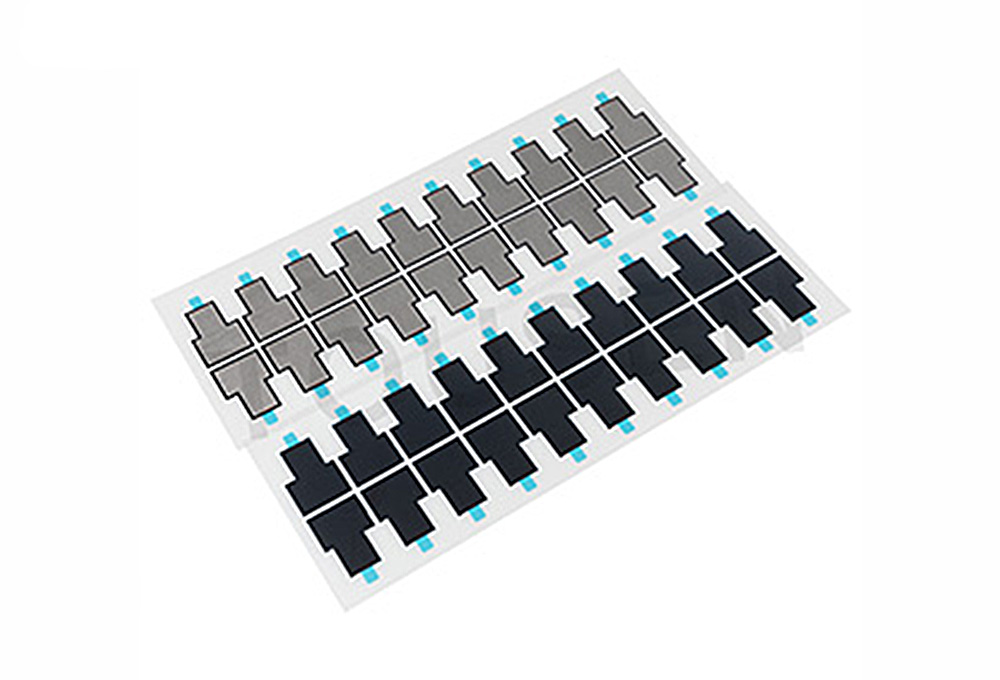

また、シート、ロール、精密なダイカット形状などの供給形態にも対応できるため、試作から量産まで異なる生産方式に合わせた材料設計を検討できます。

TOUSEN PCM8500の詳細な製品仕様については、以下の製品ページをご確認ください。 TOUSEN PCM8500 相変化放熱パッド

PCM8500の主な用途

PCM8500は、CPU、GPU、AIサーバー、データセンター機器、パワーエレクトロニクス、通信機器など、熱設計が重要となるさまざまな電子機器への適用を検討できます。

現在使用している放熱パッドで界面熱抵抗が課題となっている場合、相変化型の熱伝導材料を新たな選択肢として評価することができます。また、従来の熱伝導グリースから、あらかじめ成形された材料への変更を検討している場合にも、相変化放熱パッドの工程面でのメリットを評価する価値があります。

どのような製品に相変化放熱パッドが適しているか

相変化放熱パッドは、低い界面熱抵抗、安定した材料厚み、優れた界面追従性、そして固体状態での取り扱いやすさを同時に求める用途に適しています。特に、高発熱半導体を搭載し、限られたスペースで効率的な放熱を行う必要がある製品では、有力な熱設計手法の一つとなります。

ただし、すべての用途で相変化材料が従来の放熱パッドを置き換えられるわけではありません。比較的大きな隙間を埋める必要がある場合には、高圧縮タイプの放熱パッドが適しているケースもあります。また、非常に高い界面充填性を優先する設計では、熱伝導グリースや熱伝導ゲルなどが適する場合もあります。

したがって、材料選定では熱伝導率だけを比較するのではなく、発熱量、界面厚み、動作温度、実装圧力、部品公差、熱サイクル、長期信頼性などを含めて総合的に評価することが重要です。

まとめ

電子機器の高性能化と小型化が進む中、熱伝導材料には従来以上の性能と実装安定性が求められています。一般的な放熱パッドは現在も多くの電子機器で有効なソリューションですが、より低い界面熱抵抗と優れた界面追従性が必要な用途では、相変化放熱パッドが有力な選択肢となります。

TOUSEN PCM8500は、8.5 W/m·Kの熱伝導率、0.04 °C·cm²/W以下の熱抵抗、約45°Cの相変化温度、複数の厚み仕様を備え、高性能電子機器の熱設計に対応する相変化放熱パッドとして検討できます。

最終的な材料選定では、カタログ値だけで判断するのではなく、実際の製品における発熱量、動作温度、実装圧力、界面厚み、熱サイクル条件などを考慮し、実機による温度測定と信頼性評価を行うことが重要です。
