1. なぜ相変化型熱材料が注目されているのか

熱インターフェース材料（TIM）は、半導体デバイスとヒートシンク間の微小な隙間を埋め、接触熱抵抗を低減する役割を担っています。近年の高発熱デバイスでは、発熱密度の上昇とともに、インターフェース部の熱抵抗管理が設計の制約条件としてより重要になっています。

伝統的に、熱グリースは低い接触熱抵抗を得られる一方、ポンプアウトや塗布のばらつきといった運用上の課題があります。一方、シリコーンパッドは取り扱い性に優れるものの、微細な凹凸の追従性が限定的で、熱抵抗が高くなる場合があります。これらの中間に位置するのが相変化型熱材料であり、常温では固体で扱いやすく、所定温度に達すると軟化して表面凹凸に追従し、熱抵抗を大幅に低減できます。

2. 動作原理と材料特性

相変化型材料は、低融点のバインダーと高熱伝導性フィラーを組み合わせた構造です。室温では固体のため安定した取り扱いが可能であり、動作温度域（多くは45〜65℃）を越えると軟化または半液状化し、表面の微細な凹凸への密着性が向上します。

評価において特に重要となる項目は以下です：

• 熱伝導率（k）: 材料内部の熱移動性能を規定。
• 接触熱抵抗（R_c）: 実装後に支配的になるインターフェース抵抗。
• 相変化温度・粘度特性: 想定動作温度で適切に軟化し、クランプ圧で変形しやすいか。
• 長期信頼性: 熱サイクル後の形状安定性、ポンプアウト耐性、酸化・劣化挙動。
• 製造適合性: ピック&プレース対応、リフロー耐性、保管性。

3. 相変化型サーマルパッドの適用性

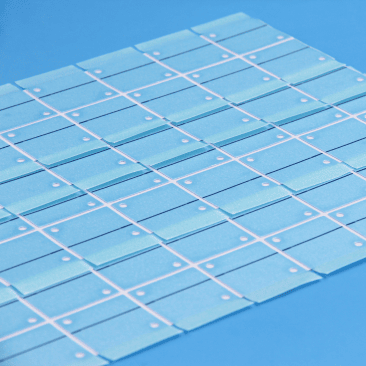

相変化型サーマルパッドは、柔軟性のある基材に相変化層を組み合わせた構造で、設置性と熱抵抗低減の両立に適しています。主な利点として：

• 低圧クランプでも相変化後の追従性が向上し、微小隙間を効果的に充填。
• グリース塗布のような作業ばらつきを抑制。
• ポンプアウトや移動が発生しにくい。
• 常温固体のため、部材管理や自動実装に適する。

TOUSENの相変化型サーマルパッドは、高熱伝導率と低接触熱抵抗を両立するよう設計され、一般的なシリコーンパッドに比べて大幅な熱抵抗低減が期待できます。

4. 相変化型金属熱伝導シートの用途と特性

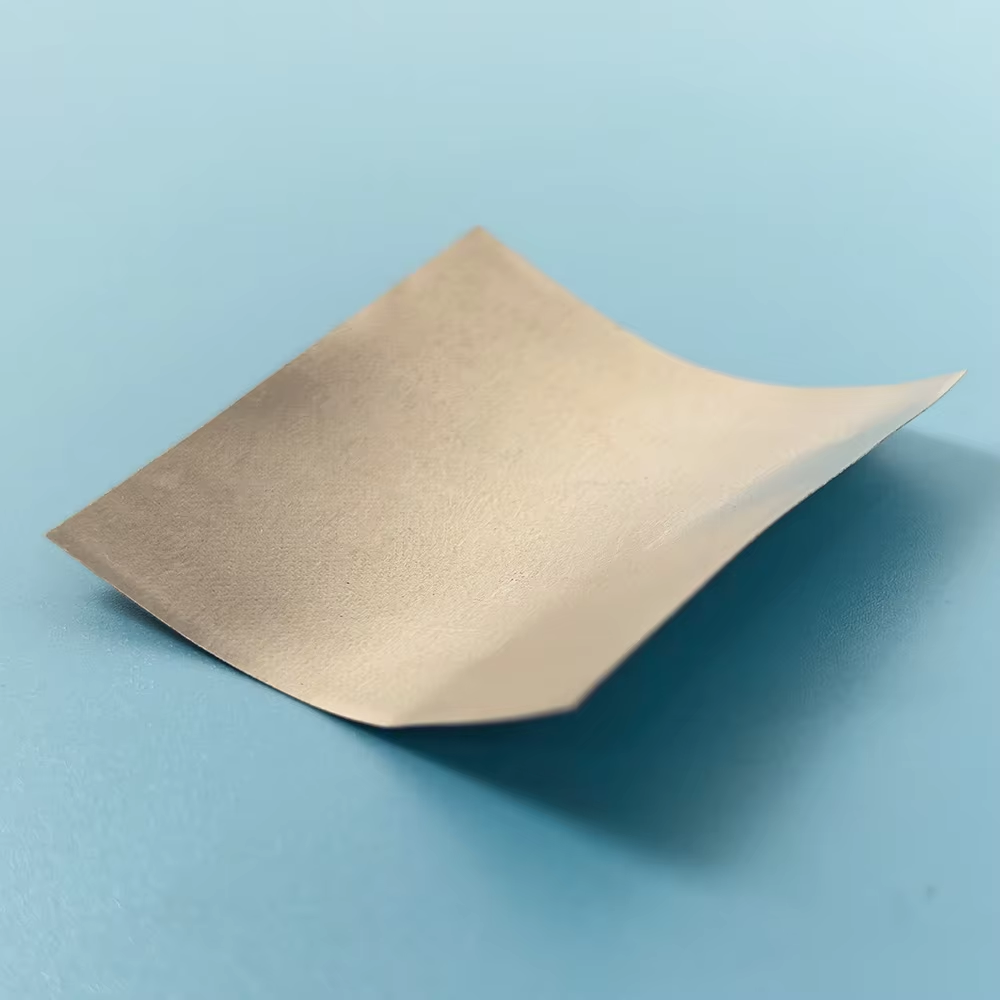

金属キャリアを基材とする相変化型金属熱伝導シートは、薄型で高い熱伝導パスを確保でき、高出力デバイスに適しています。金属層による優れた熱拡散性と相変化層の密着性向上効果を組み合わせ、非常に低いインターフェース熱抵抗を実現します。

適用例としては、サーバーCPU、GPUモジュール、IGBT/SiCパワーモジュール、高密度通信機器などが挙げられます。グリース並みの低熱抵抗を得つつ、グリース特有のポンプアウトや電気的汚染を回避できる点が評価されています。

5. 選定指針と評価ポイント

相変化型サーマルパッドと相変化型金属熱伝導シートの選択は、以下の設計要件に基づきます：

• クランプ圧・平坦度: 金属シートは高精度の平坦度と適正圧力が望ましい。
• 動作温度プロファイル: デバイスが相変化温度域を確実に通過するか。
• 厚みバジェット: 厚みが増すと追従性が向上する一方、熱経路が長くなる。
• 信頼性試験: 熱サイクル、湿熱、長時間通電での変形・劣化評価。

特に、材料単体の熱伝導率だけではなく、実装後のシステム熱抵抗（R_j-aなど）を実測することが重要です。

6. TOUSEN製品との統合的な適用ポイント

TOUSENの2製品 — 高性能相変化型サーマルパッド と 相変化型金属熱伝導シート — は、熱伝導率の高さ、低熱抵抗、取り扱い性を重視した設計で、既存ブランドTIMの技術的な代替として位置付けられています。

実装時の推奨手順は以下の通りです：

1. 表面粗さの事前評価と、相変化後の接触改善量を推定。
2. 必要な熱抵抗と許容厚みに基づき製品タイプを選定。
3. 相変化温度に到達するための初期通電またはバーンイン工程を検討。
4. 実装圧、温度、負荷条件を想定したシステム熱評価を実施。

補足：相変化特性と機構設計が適切に整合したとき、相変化型材料は最も効果を発揮します。設計段階での総合最適化が重要です。

7. まとめと今後の展望

相変化型熱材料は、熱グリースとパッドそれぞれの利点を組み合わせ、操作性と低熱抵抗を同時に満たす選択肢として注目されています。特に、高出力・高密度化が進む2025年以降の電子機器では、相変化型サーマルパッドや相変化型金属シートの適用領域がさらに拡大すると考えられます。

TOUSENは、高熱伝導率と低接触熱抵抗、そして製造適合性を重視した材料開発を継続しており、設計者へ信頼性の高いTIMソリューションを提供することを目指しています。
