エンジニア視点で解説する放熱テープの実践ガイド

電子機器は高性能化・小型化・高密度実装が急速に進み、熱設計は製品の信頼性や寿命を左右する 最重要課題の一つとなっています。こうした背景のもと、放熱テープは、 簡易施工性と安定した熱伝導性能を両立する熱界面材料として、幅広い分野で採用が拡大しています。

民生電子機器、通信機器、電源装置、車載電子部品などにおいて、放熱テープは発熱部品と ヒートシンクまたは筐体との間に安定した熱経路を形成する役割を担います。 本稿では、材料分類、主要性能指標、代表的な用途、選定の考え方について、 設計エンジニアの視点から客観的かつ実務的に解説します。 あわせて、断熱テープおよび両面放熱テープの用途特性についても整理し、 薄層熱界面向け製品の活用事例をご紹介します。

---

1. 放熱テープとは何か ― なぜ重要なのか

放熱テープとは、感圧型粘着剤に熱伝導性フィラーを配合し、 接触界面を通じて効率的に熱を伝えることを目的とした熱界面材料です。 従来のグリースやシートと比較して、以下のような実装上の利点があります。

• 塗布工程が不要で、清潔かつ作業ばらつきが少ない
• 厚み管理が容易で、狭ギャップ設計に適応可能
• 量産時の熱性能再現性が高い
• 軽量部品の固定補助としても機能

高集積実装では、界面熱抵抗が全体の熱抵抗を支配するケースも多く、 適切な放熱テープの選定がシステム全体の温度制御に大きく影響します。

---

2. 放熱テープの種類と機能分類

2.1 一般用途向け放熱テープ

一般的な放熱テープは、PCB、半導体パッケージ、金属放熱板などの間で 熱を効率よく伝えることを主目的としています。

• 熱伝導率：3～10 W/m・K 以上の設計が可能
• 安定した接着力で振動環境にも対応
• 薄型構造により界面熱抵抗を最小化

SSD、LEDモジュール、薄型電源装置など、限られたスペースで 高い放熱性能が求められる用途で多用されています。

2.2 断熱テープ（熱遮蔽用途）

断熱テープは、熱を伝えるのではなく、 熱の移動を抑制することを目的とした材料です。 発熱部品から周辺の温度感度の高い部品を保護する用途で使用されます。

• センサーや制御ICの熱影響低減
• バッテリー管理回路の熱遮蔽
• 電気絶縁と断熱を同時に要求される箇所

高い熱抵抗性能、絶縁性、長期耐熱安定性が材料選定の重要指標となります。

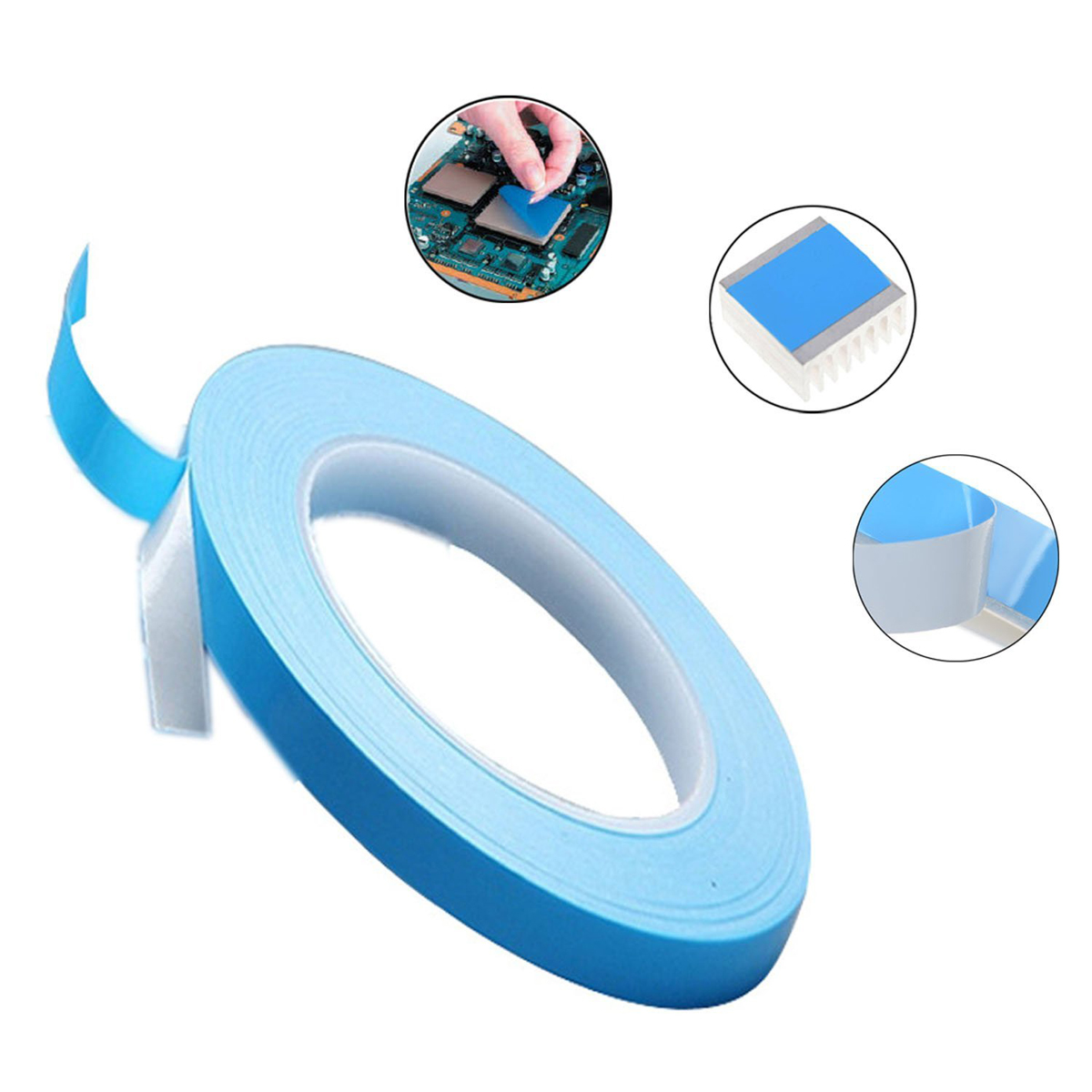

2.3 両面放熱テープ

両面放熱テープは、両側に粘着層を有しつつ、 内部で効率的に熱を伝える構造を持つ熱界面材料です。 機械固定と放熱を同時に実現できる点が大きな特長です。

• 組立工程の簡素化による生産効率向上
• ネジ固定不要の軽量設計が可能
• 均一な接触圧による安定した熱伝達

パワーデバイスとヒートシンクの接合、金属フレームとPCBの接着などに 広く採用されています。

---

3. エンジニアが評価すべき主要性能指標

3.1 熱伝導率

材料内部での熱の流れやすさを示す基本指標であり、 高発熱部品では特に重要となります。

3.2 界面熱抵抗

厚み、圧縮性、表面追従性の影響を受けるため、 材料データだけでなく実装条件も考慮する必要があります。

3.3 表面追従性・圧縮特性

微細な凹凸を埋める能力が低い場合、空気層が残り、 実効的な熱抵抗が大きくなります。

3.4 接着信頼性

温度サイクルや振動下でも接着性能を維持できるかは、 長期信頼性の観点から極めて重要です。

3.5 使用温度範囲

高温環境下でも硬化・軟化・揮発を起こさず、 安定した物性を保持できることが求められます。

---

4. 代表的な実装事例

4.1 SSDの熱対策

高速動作するSSDコントローラは局所的な高温になりやすく、 放熱テープを用いることでヒートスプレッダとの安定した熱結合が可能となります。

適切な材料選定により、動作温度を10～15℃低減し、 スロットリング抑制と性能維持に寄与した事例も確認されています。

4.2 パワーモジュールの放熱設計

電源装置やIGBTモジュールでは、高熱流束への対応が求められます。 高熱伝導の放熱テープは、グリースを用いずに安定した界面を形成でき、 組立作業の簡素化にもつながります。

機械固定が必要な場合には、両面放熱テープが構造部材としても機能します。

4.3 熱影響を避けるための遮熱設計

高密度基板では、断熱テープを用いて熱源と感熱部品を分離することで、 局所温度上昇の抑制と回路安定性の向上が図られます。

---

5. 材料選定の基本指針

設計要件	推奨材料	重視ポイント
高効率放熱	高熱伝導放熱テープ	低熱抵抗、薄型、良好な追従性
遮熱・絶縁	断熱テープ	高熱抵抗、電気絶縁性
接着と放熱の両立	両面放熱テープ	接着強度と熱伝導のバランス

実際の製品設計では、熱解析シミュレーションと試作評価を併用し、 最悪条件下での温度挙動を確認することが推奨されます。

---

6. 超薄型放熱テープ製品のご紹介

狭ギャップかつ高放熱が求められる用途向けに、 ITOUSENでは超薄型構造の放熱テープシリーズを提供しています。

製品ページ：
//www.itousen.com/Ultra-Thin-Adhesive-Tape.html

製品特長

• 極薄設計により界面熱抵抗を最小化
• 高出力部品に対応可能な高熱伝導設計
• 自動貼付工程に適した安定した接着性能
• 用途に応じた厚み・サイズの選択が可能

本シリーズは、コンパクト電子モジュール、パワーデバイス、 ヒートスプレッダ接合部などに適しており、 両面放熱テープ用途としても高い実装信頼性を提供します。

---

7. まとめ

放熱テープ、断熱テープ、両面放熱テープはいずれも、 現代の電子機器における熱マネジメント設計に欠かせない材料です。 最適な材料選定には、以下の要素を総合的に評価する必要があります。

• 熱特性指標
• 機械的信頼性
• 量産時の組立適合性

熱界面設計は単なる材料選択ではなく、システム設計の一部です。 適切な放熱材料の導入により、製品の信頼性向上、長寿命化、 および安定した性能発揮が実現可能となります。
