TOUSEN バッテリーパックの安全システム管理 (三）

ーー電池パックにおける熱暴走抑制のための材料ベース戦略

リチウムイオン電池のエネルギー密度が年々向上する中で、熱暴走の抑制は電池パック設計における最重要課題の一つとなっています。 BMSや各種センサーによる監視・制御は初期段階のリスク低減に不可欠ですが、熱暴走が一度発生すると、それらの能動的制御手段の有効性は急速に低下します。 この段階において、電池セル周辺に配置された材料の性能が、事象の局所化か連鎖拡大かを左右する決定的な要因となります。

1. 熱暴走抑制において材料が果たす役割

本シリーズの前編では、電池パックの安全性は単一要素ではなく、システム全体として設計されるべき課題であることを述べてきました。 特に、熱暴走マネジメントでは、温度上昇が加速し連鎖反応へと至るメカニズムを整理しています。 これらの過程が始まった後、最終的に機能するのは物理的・化学的特性を備えた材料による受動的な安全対策です。

材料による対策は、電子制御を置き換えるものではなく、制御が及ばなくなった状況下でも一定の安全余裕を確保するための補完的な役割を担います。

2. 熱暴走発生後を想定した材料ベースの制御アプローチ

熱暴走対策は大きく「発生前の予防」と「発生後の抑制」に分けて考えることができます。 前者はBMSや使用条件の管理が中心となりますが、後者では材料の物性が直接的に安全性を左右します。

電池パック安全システム管理で述べた通り、セル内部温度が臨界点を超えた後は、 熱伝播の遅延、最高温度の低減、火炎および高温ガスの拡散抑制といった材料の機能が不可欠となります。

3. 熱伝播を抑制する断熱バリア材料

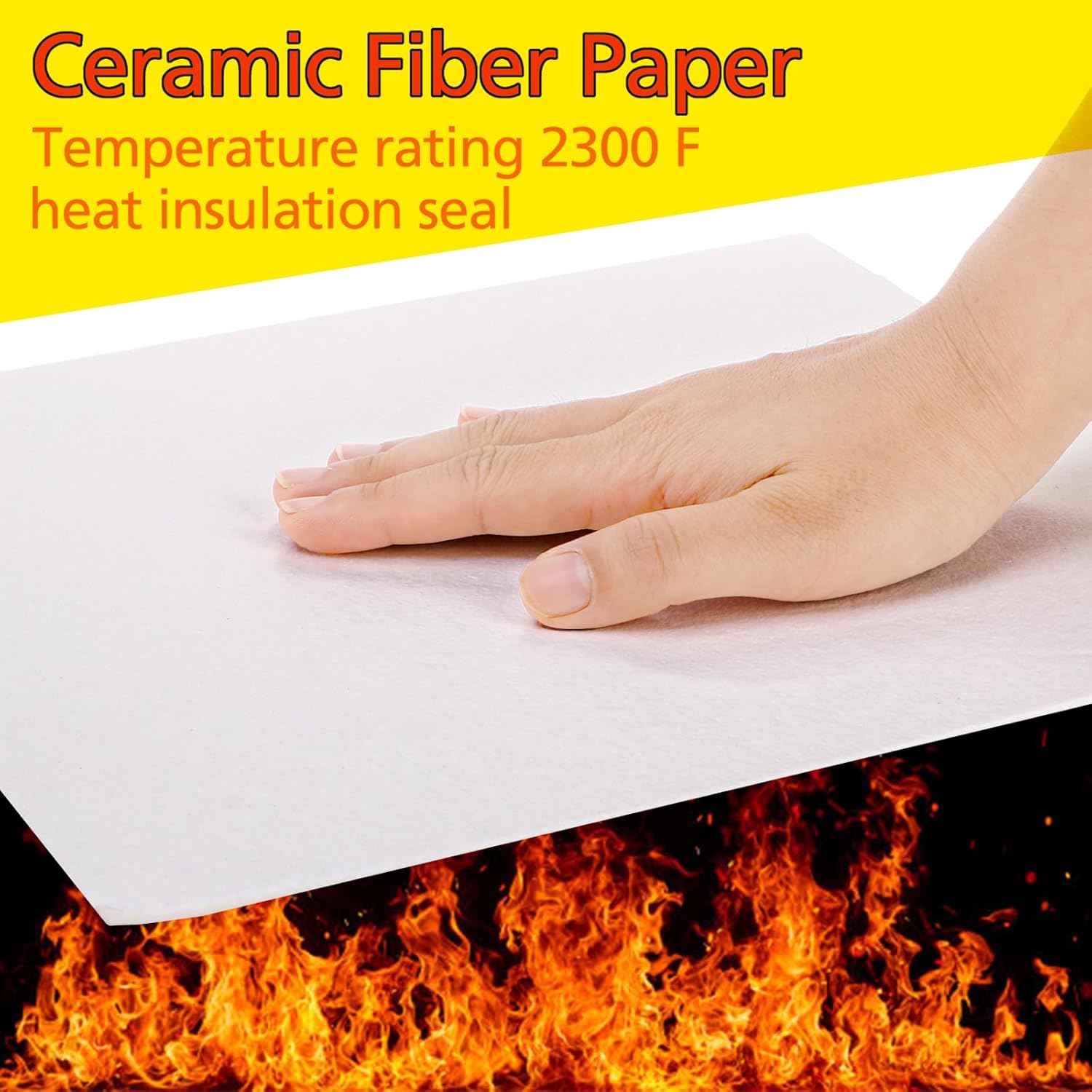

断熱バリア材料は、熱暴走が発生したセルから周辺セルやモジュールへの熱伝播を遅らせることを目的としています。 低い熱伝導率に加え、急激な温度変化に耐えうる耐熱性および寸法安定性が求められます。

低熱伝導率と高温環境下での安定性

定常的な熱管理用途の断熱材とは異なり、熱暴走対策用の材料は短時間で数百度に達する過酷な環境に曝されます。 高温下でも構造変化が小さく、性能低下を起こしにくい材料が有効とされます。

電池パック設計における工学的トレードオフ

断熱性能を高めるために材料を厚くすれば、占有スペースが増加しエネルギー密度が低下します。 そのため、断熱性能とパッケージ効率、量産性とのバランスを考慮した設計が必要です。

4. 電池安全性における難燃材料・耐火材料の役割

熱暴走時には火炎噴出や可燃性ガスの放出が発生することが多く、難燃材料は火災拡大を防ぐ上で重要な役割を果たします。

難燃性と耐火性の違い

難燃材料は火炎の伝播を抑制することを目的とし、耐火材料は火炎に直接さらされた状態でも構造的安定性を維持します。 電池パックでは、これらの特性を用途に応じて組み合わせる設計が一般的です。

極端な熱環境下での材料挙動

難燃性能を付与するための添加剤や処理は、長期信頼性や機械強度、環境規制への適合性にも影響を与える可能性があります。 そのため、初期性能だけでなく経年変化も考慮した評価が求められます。

5. 高度材料による構造的・機械的分離

材料ベースの熱暴走対策は、熱的・化学的特性にとどまりません。 セル間・モジュール間の機械的分離も、連鎖故障を防ぐ重要な要素です。

セル間の機械的隔離

熱暴走時にはセルの膨張、破裂、破片の飛散が発生する可能性があります。 構造材料はこれらの力を吸収・緩和し、隣接セルへの影響を最小限に抑える必要があります。

熱暴走時における構造安定性

高温環境下でも十分な機械強度を維持し、想定通りに変形する材料特性が、モジュール全体の健全性確保に寄与します。

6. ガス・圧力・ベント対策に用いられる材料

熱暴走に伴い大量の高温ガスが発生すると、電池パック内部の圧力は急激に上昇します。 適切な材料対策がなければ、筐体破損や制御不能なベントにつながる恐れがあります。

高耐熱シール材、ベント機構用材料、耐ガスコーティングなどは、通常時と異常時の両方で機能することが求められます。

7. 材料の組み合わせによるシステム最適化

熱暴走抑制に万能な単一材料は存在しません。 断熱、難燃、構造保持、圧力制御といった異なる機能を持つ材料を適切に組み合わせることが重要です。

材料選定は、機械設計や製造プロセスと密接に連携し、システム全体としての信頼性を確保する視点で行われるべきです。

8. 評価試験・検証および実装上の制約

熱暴走時の材料挙動は、シミュレーションのみで完全に予測することは困難です。 セル単体ではなく、モジュール・パックレベルでの実証試験が不可欠となります。

また、コスト、量産性、供給安定性といった現実的な制約条件も、材料選定において重要な判断要素となります。

9. まとめ：材料は最後の安全防壁である

電池の高エネルギー化が進む中で、熱暴走対策は今後も電池パック設計の中核課題であり続けます。 能動的な制御システムが予防に寄与する一方で、熱暴走発生後の挙動を左右するのは材料による受動的安全設計です。

断熱バリア、難燃材料、構造部材、ガス管理材料を適切に組み合わせることで、熱暴走の影響を大幅に低減することが可能です。 次回は、具体的な電池パック構成に応じた材料選定指針と設計アプローチについて詳しく解説します。
