高発熱電子機器の熱設計における相変化サーマルパッドの活用

CPU、GPU、AIアクセラレータ、パワーモジュール、通信機器などの電子機器では、高性能化と小型化が同時に進んでいます。その一方で、限られた実装スペースに発熱源が集中することで、熱設計に求められる条件は年々厳しくなっています。特に半導体パッケージとヒートシンクの間に形成される熱界面は、システム全体の放熱性能を左右する重要なポイントです。

一般的な熱伝導パッドは、部品とヒートシンクの間に生じる隙間を埋める用途で広く使用されています。しかし、より低い界面熱抵抗が求められる薄型構造や高発熱密度のアプリケーションでは、従来型の熱伝導パッドだけでは要求仕様を満たすことが難しい場合があります。

このような熱設計上の課題に対する選択肢の一つが、温度によって材料が軟化し、接触面への追従性を高める相変化サーマルパッドです。

相変化サーマルパッドとは

相変化サーマルパッドは、常温ではシートまたはパッド状の固体として取り扱うことができ、所定の温度に達すると材料が軟化して微細な表面凹凸に追従する熱界面材料です。一般的な相変化型熱伝導シートとも呼ばれ、電子部品と放熱部品の間に存在する微小な空気層を低減することを目的として使用されます。

金属製の部品同士を直接接触させても、実際の接触面は完全な平面ではありません。表面には微細な凹凸が存在するため、見かけ上は接触していても、実際には空気が介在する部分が残ります。空気は熱伝導率が非常に低いため、この微小な空隙が界面熱抵抗を増加させる要因になります。

相変化サーマルパッドは、動作温度が相変化温度域に達すると軟化し、接触面の微細な凹凸へ追従します。これにより実効接触面積を高め、熱源からヒートシンクへの熱移動をより効率化することが期待できます。

従来の熱伝導パッドとの違い

一般的な熱伝導パッドは、材料そのものの柔軟性と圧縮変形によって部品間のギャップや表面粗さを吸収します。比較的厚いギャップを埋める必要がある場合や、電気絶縁性、機械的追従性が重要な用途では有効な選択肢です。

一方、相変化サーマルパッドでは、温度上昇に伴う軟化によって界面への濡れ性と密着性を高めることができます。そのため、非常に薄い熱界面層を形成しながら、低い界面熱抵抗を目指す設計に適しています。

ただし、相変化材料が常に従来型の熱伝導パッドより適しているわけではありません。大きなギャップを吸収する必要がある場合や、一定の圧縮量が確保できない構造では、従来型パッドの方が設計しやすい場合があります。材料選定では、熱伝導率だけでなく、必要厚み、実装圧力、表面状態、動作温度などを総合的に評価することが重要です。

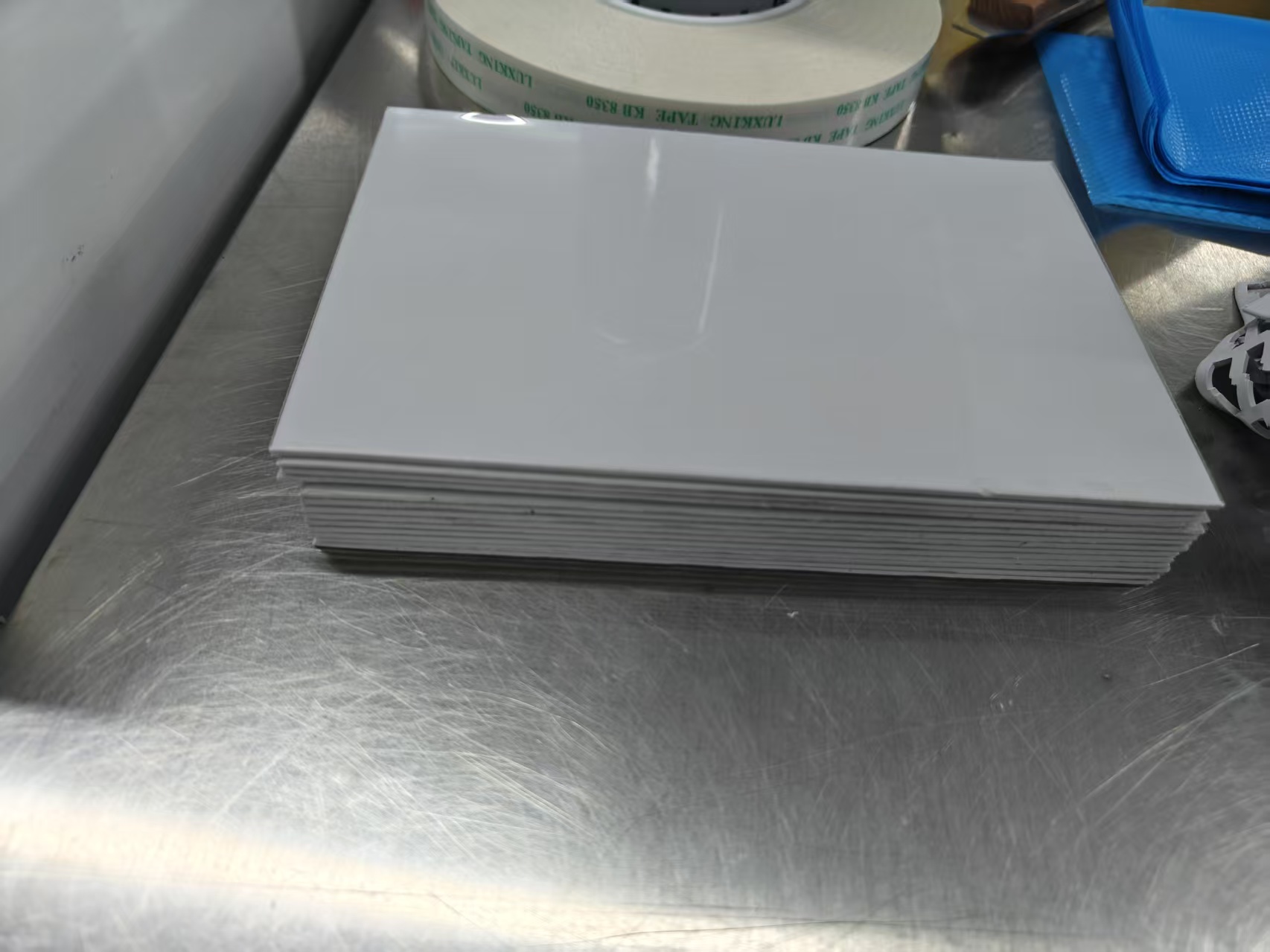

PCM8500 相変化型熱伝導材料

高い熱性能と組立工程での扱いやすさを両立したい用途に対して、TOUSENのPCM8500は相変化サーマルパッドとして検討できる熱界面材料です。PCM8500は、高発熱電子機器向けに設計された相変化型TIMであり、常温では固体として取り扱い、動作時には相変化によって接触面への追従性を高める設計になっています。

PCM8500の公称熱伝導率は約8.5 W/m·K、熱抵抗は0.04°C·cm²/Wです。また、相変化温度は約45°Cに設定されています。厚みについては0.2、0.25、0.3、0.4、0.5 mmの選択肢があり、実際の部品間クリアランスや熱設計に合わせた選定が可能です。

さらに、シート、ロール、ダイカット品での供給に対応しているため、量産工程や自動組立工程への組み込みを検討しやすい点も特徴です。製品の詳細仕様については、PCM8500相変化型熱伝導材料の製品ページをご確認ください。

CPU・GPUの冷却用途

CPUやGPUでは、処理性能の向上に伴って発熱密度が高くなっています。特に高性能GPU、AIアクセラレータ、ワークステーション向けプロセッサでは、限られた面積から効率よく熱を放出する必要があります。

このような用途では、熱源とヒートスプレッダまたは冷却構造体との間に形成される熱界面の性能が重要です。薄い相変化サーマルパッドを使用することで、動作時の軟化によって表面凹凸への追従性を高め、接触熱抵抗の低減を図ることができます。

PCM8500はCPU、GPU、AIサーバーなどの冷却用途を想定しており、高密度コンピューティング環境における熱界面材料の選択肢の一つとして利用できます。

AIサーバーとデータセンターでの熱管理

AI処理の高度化に伴い、GPUアクセラレータやAI計算モジュールを高密度に搭載するサーバーが増えています。高負荷状態が長時間続く環境では、半導体から冷却機構までの熱経路を安定させることが重要です。

この場合、熱伝導材料には高い熱性能だけでなく、長期間にわたる界面安定性や量産工程への適合性も求められます。PCM8500は、AIサーバー、データセンター機器、GPUコンピューティングモジュールなどを用途として想定しています。

特にロール供給やダイカット加工に対応できることは、大量生産を前提とした電子機器メーカーにとって検討しやすいポイントです。実際の量産設計では、部品公差、接触面の平坦度、締結圧力、材料厚みを事前に確認する必要があります。

パワーエレクトロニクス・通信機器への応用

パワーモジュール、MOSFET、電源回路、通信機器などでも、発熱部品からヒートシンクへ効率的に熱を移動させることが求められます。

従来型の熱伝導パッドは、比較的大きなギャップを吸収する用途に適しています。一方、部品間のクリアランスが小さく、界面熱抵抗をできるだけ低くしたい場合には、相変化サーマルパッドを検討する価値があります。

PCM8500はパワーエレクトロニクスモジュールや通信機器も代表的な用途として想定されています。常温では固体状態で扱えるため、液状の熱伝導グリースとは異なる組立方法を採用できます。

高出力LED・小型電子機器での活用

高出力LED照明や小型電子機器では、限られたスペースの中で発生する熱を効率的に筐体やヒートシンクへ逃がす必要があります。

このような設計では、単純に高熱伝導率の材料を選ぶだけでは十分ではありません。材料厚み、圧縮状態、接触面の粗さ、熱抵抗などを含めて熱界面全体を評価する必要があります。

薄い界面層で高い熱性能を目指す場合、相変化型熱伝導シートは有効な検討候補となります。PCM8500は高出力LEDモジュールや高性能コンシューマーエレクトロニクスへの使用も想定されています。

相変化サーマルパッドを選定する際のポイント

エンジニアが相変化サーマルパッドを選定する際には、カタログ上の熱伝導率だけで判断するのではなく、実際の使用条件を確認することが重要です。

• 熱抵抗：材料単体の熱伝導率だけでなく、実際の界面熱抵抗を確認する。
• 厚み：部品間の実測クリアランスと公差を考慮して適切な厚みを選択する。
• 相変化温度：実際の動作温度と材料の相変化温度が適合しているか確認する。
• 実装圧力：材料が適切に接触面へ追従できるよう、締結条件を検証する。
• 量産性：シート、ロール、ダイカットなど、製造工程に適した供給形態を選択する。
• 信頼性：温度サイクルや長時間動作など、実使用環境を想定した評価を行う。

特に既存の熱伝導パッドや熱伝導グリースから相変化材料へ変更する場合は、材料の数値だけで判断せず、実機条件での熱抵抗、温度分布、締結状態、長期安定性を確認することが重要です。

まとめ

相変化サーマルパッドは、従来型の熱伝導パッドと熱伝導グリースの中間的な特性を持つ熱界面材料として、高発熱電子機器の熱設計で注目されています。常温では固体として取り扱いやすく、動作温度では軟化して接触面へ追従するため、低い界面熱抵抗と量産工程での扱いやすさを両立しやすいことが特徴です。

CPU、GPU、AIサーバー、データセンター、パワーエレクトロニクス、通信機器、高出力LEDなど、熱密度が高く、薄い熱界面が求められる用途では、従来の熱伝導パッドだけでなく、相変化型熱伝導シートを含めて比較検討することが重要です。

PCM8500は、熱伝導率約8.5 W/m·K、熱抵抗0.04°C·cm²/W、相変化温度約45°Cという仕様を持ち、0.2～0.5 mmの厚みから選択できます。高性能電子機器の熱設計において、熱性能、実装性、量産性を総合的に評価するための相変化サーマルパッドの選択肢として検討できます。
