エンジニアの視点から見る熱伝導グリースの正しい使い方と最適な選定方法

高性能コンピューティング機器や産業用電子機器において、熱設計は信頼性と寿命を左右する最重要要素の一つです。 ヒートシンクや冷却ファンの性能だけでなく、発熱体と冷却部材の間に存在する熱インターフェースの品質が、 実際の温度低減効果に大きな影響を与えます。 本記事では、熱伝導グリースの塗布方法、CPUサーマルペーストの適正量、 そして用途に適した最適なCPU用熱伝導グリースの選定について、エンジニアリングの観点から解説します。

1. なぜ熱伝導グリースが重要なのか

金属表面は一見平滑に見えますが、顕微鏡レベルでは多数の凹凸が存在し、その隙間には空気が入り込みます。 空気は熱伝導率が非常に低いため、これらの空隙が界面熱抵抗を大きく増加させます。

熱伝導グリースは、これらの微細な隙間を埋め、金属同士の有効接触面積を増やすことで、 発熱体からヒートシンクへの熱移動を効率化します。 熱抵抗を低減することは、動作温度の安定化、部品劣化の抑制、製品寿命の延長に直結します。

2. 熱伝導グリースの塗布方法：実務に基づく指針

熱伝導グリースの塗布方法において最も重要なのは、 「必要最小限の量で、均一な熱伝導層を形成すること」です。

2.1 表面の前処理

塗布前には、CPU表面およびヒートシンク接触面の油分・埃・旧グリース残渣を完全に除去する必要があります。 イソプロピルアルコール（IPA）による清掃が一般的で、界面の清浄度は熱伝導性能に直接影響します。

2.2 適切な塗布方法

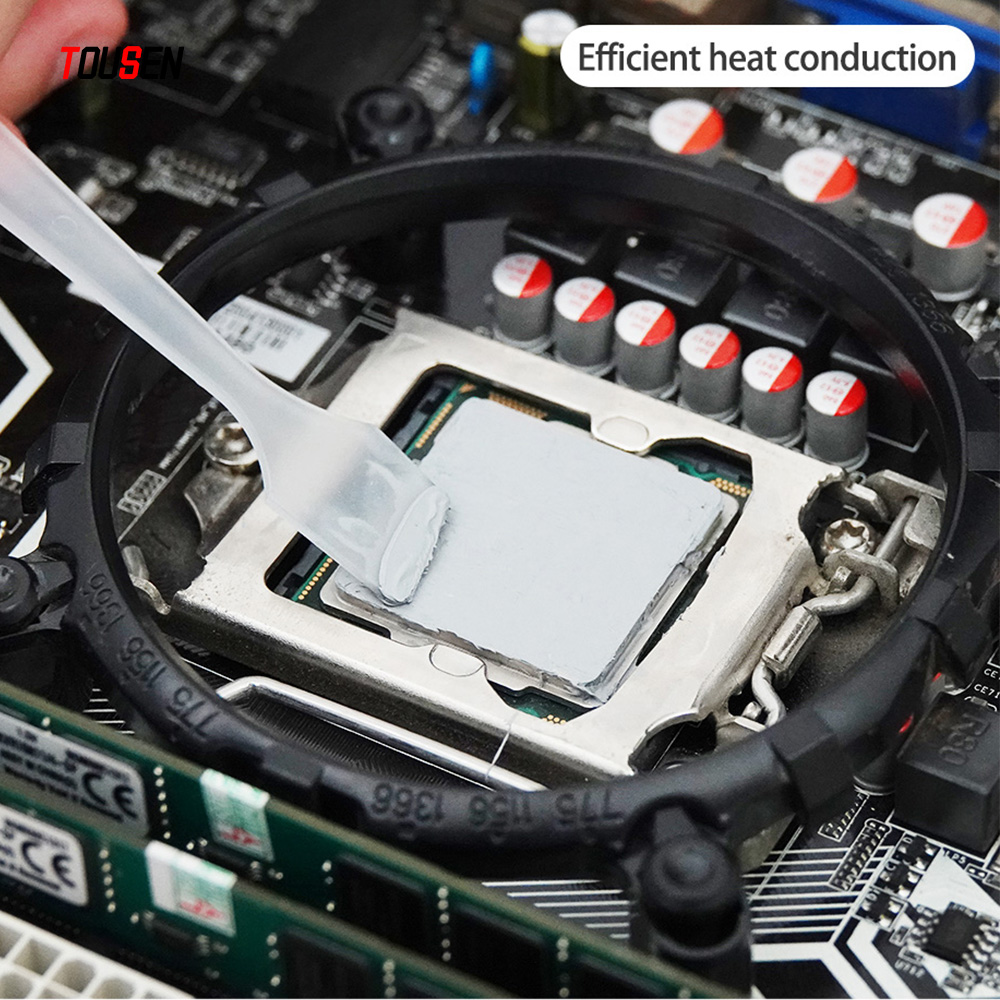

実務では、中央に小さな点を置く「ドット方式」や細い直線を引く「ライン方式」がよく用いられます。 ヒートシンク装着時の圧力により、グリースが自然に均一拡散することを前提とした方法です。

熱伝導グリースの塗布方法として重要なのは、 厚塗りを避け、気泡の混入を最小限に抑えることです。 手作業で均す方法もありますが、量産工程では圧着による自然拡散の方が再現性に優れます。

2.3 固定圧力と取り付け精度

取り付けトルクが不均一であると、局所的な厚み差が生じ、ホットスポットの原因となります。 対角締めや規定トルクの管理は、安定した熱性能を確保するための基本条件です。

3. CPUサーマルペーストの適正量とは

現場で頻繁に議論されるのが、CPUサーマルペーストの適正量です。 過不足のいずれも熱性能低下につながるため、適切な量の管理が不可欠です。

3.1 推奨される使用量

一般的なCPUサイズであれば、直径3〜4mm程度の点状、または細いライン状の塗布で十分です。 圧着後にはCPU全面に薄く広がり、空隙を確実に埋める厚みに落ち着きます。

3.2 熱抵抗評価からの考察

実測データでは、塗布量が不足すると界面に空気層が残り温度上昇が顕著になります。 一方、過剰塗布では層厚が増え、材料自体の熱抵抗が支配的となり、結果的に温度が上昇します。

したがって、CPUサーマルペーストの適正量とは、 空隙を完全に埋めつつ、最小層厚を維持できる量と定義できます。

3.3 信頼性と安全面

過剰塗布により周辺部品へ流出すると、組立不良や汚染の原因となります。 多くのグリースは絶縁性ですが、製造工程上の品質管理の観点からも適量管理が重要です。

4. 最適なCPU用熱伝導グリースの選定基準

最適なCPU用熱伝導グリースの選定は、単なる熱伝導率の数値比較だけでは不十分です。 実際の設計現場では、以下の複数要素を総合評価します。

4.1 熱伝導率

高発熱デバイスでは、高い熱伝導率が温度低減に直結します。 特に高密度実装や小型筐体では、材料性能の差が顕著に表れます。

4.2 界面適合性と接触抵抗

表面粗さや材質とのなじみやすさも重要です。 濡れ性が良い材料は、低圧条件下でも安定した界面接触を維持できます。

4.3 長期信頼性

温度サイクルにより、乾燥、分離、ポンプアウトが発生すると、熱性能が劣化します。 産業用途では、長期安定性が必須要件となります。

4.4 塗布作業性と量産適性

粘度が適切で、定量塗布が可能な材料は、生産工程のばらつきを抑制し、 製品間の熱性能差を最小限に抑えます。

5. 工業用途に適した熱伝導ペースト：TSAD66-P

上記の評価基準を満たす製品として、 TSAD66-P Thermally Conductive Paste は、実装現場での使用実績に基づき高い評価を得ています。

• 高い熱伝導性能による界面熱抵抗の低減
• 熱サイクル下でも安定した材料特性
• 均一に広がる適切なレオロジー特性
• CPUおよび高発熱パワーデバイスへの幅広い適用性

開発用途から量産ラインまで、安定した熱設計を実現するための実用的な熱インターフェース材料として適しています。

製品ページ： //www.itousen.com/products/tsad66-p-thermally-conductive-paste.html

6. まとめ：熱設計は細部の積み重ねで決まる

放熱設計においては、冷却構造だけでなく、界面処理の品質が最終的な性能を左右します。 熱伝導グリースの塗布方法を正しく理解し、 CPUサーマルペーストの適正量を管理し、 用途に適した最適なCPU用熱伝導グリースを選定することが、 長期安定動作を実現するための基本条件です。

設計段階から組立工程、保守に至るまで、熱インターフェース管理を徹底することが、 高信頼性電子機器を実現するための重要なエンジニアリング要素と言えるでしょう。
