AI時代の熱設計においてサーマルペーストが重要な理由

AI技術の急速な普及に伴い、AIサーバー、GPU、CPU、AIアクセラレーター、パワーエレクトロニクスなどの高性能電子機器では、発熱密度がますます高くなっています。高性能化が進む一方で、限られたスペースから効率的に熱を逃がすことが求められており、熱設計は電子機器の信頼性と性能を左右する重要な技術要素となっています。

エンジニアの視点から見ると、放熱対策は単純にヒートシンクを大型化したり、冷却ファンの回転数を上げたりするだけでは十分ではありません。発熱源である半導体デバイスとヒートシンクの間に存在する微細な隙間をどのように処理するかも、システム全体の熱性能に大きく影響します。

そこで重要となるのが、熱界面材料（TIM）です。代表的な材料としてサーマルペースト、熱伝導グリース、サーマルゲル、熱伝導シートなどがあります。それぞれ特性や適用条件が異なるため、実際の用途では熱抵抗、界面厚み、塗布方法、機械的条件、使用温度、長期信頼性などを総合的に評価する必要があります。

AIの普及によって熱設計の要求が高まる理由

AIによる大規模な演算処理の普及により、データセンター、サーバー、ワークステーションなどでは、CPUやGPU、AIアクセラレーターの高性能化が進んでいます。演算性能が向上する一方で、単位面積あたりの発熱量も増加しており、限られたスペースで効率的に熱を処理することが求められています。

半導体パッケージやヒートシンクの表面は、精密加工されていても完全な平面ではありません。実際には微細な凹凸が存在するため、二つの固体表面を密着させても、微小な空気層が残る場合があります。

空気は一般的な熱伝導材料と比較して熱伝導性が低いため、このような微細な空隙は熱抵抗を増加させる要因になります。サーマルペーストは、こうした微細な凹凸や空隙を充填し、発熱部品からヒートシンクへの熱移動をより効率化することを目的として使用されます。

サーマルペースト、熱伝導グリース、サーマルゲルの違い

熱対策材料の選定において、サーマルペーストと熱伝導グリースは非常に近い意味で使用されることがあります。しかし、実際の製品ではベース材料、熱伝導フィラー、粘度、レオロジー特性、濡れ性、塗布性、長期安定性などに違いがあります。

半導体デバイスとヒートシンクの間に形成される比較的薄い界面には、サーマルペーストが有効な選択肢となります。材料の粘度や流動特性を適切に設計することで、ディスペンス、スクリーン印刷、自動塗布など、さまざまな生産工程への対応が可能になります。

熱伝導グリースは、電子機器の放熱用途で長年使用されてきた成熟した熱界面材料です。微細な表面凹凸への追従性や濡れ性を活用できるため、CPU、GPU、パワー半導体、電子モジュールなど、幅広い用途で検討されています。

一方、サーマルゲルは、柔軟性やギャップ充填性を重視した材料設計が特徴です。部品高さのばらつきや組立公差によって比較的大きな隙間が発生する場合、不規則な界面に追従しやすいサーマルゲルが適した選択肢になるケースがあります。

したがって、サーマルペースト、熱伝導グリース、サーマルゲルは単純な優劣で比較するものではありません。実際の製品設計では、界面形状、要求熱抵抗、ギャップ寸法、組立工程、機械的応力、使用環境、信頼性要求などを考慮して材料を選定することが重要です。

AI時代でも熱伝導グリースが重要な理由

AI向けハードウェアでは、より高性能な熱界面材料への関心が高まっています。しかし、それによって従来の熱伝導グリースやサーマルペーストの価値が低下するわけではありません。

特に、半導体とヒートシンクの間隔が比較的小さく、界面状態を一定に管理できる用途では、ペースト状の熱界面材料が依然として有効です。材料が微細な表面凹凸に追従することで、界面に存在する空隙を低減し、安定した熱伝達経路の形成をサポートします。

さらに、AIサーバーや高性能コンピューティング機器では、量産工程との適合性も重要な評価項目です。実際の製造ラインでは、ディスペンサーなどの自動塗布設備との相性、塗布量の再現性、作業性、工程許容範囲なども材料選定に影響します。

また、24時間稼働するサーバーやデータセンター機器では、初期の熱性能だけでなく長期安定性も重要です。高温環境や温度サイクルを繰り返すことで材料特性が変化する可能性があるため、実際の使用環境を想定した信頼性評価が必要になります。

熱伝導率だけでサーマルペーストを選んではいけない理由

熱界面材料を選定する際、多くのユーザーが最初に確認するのが熱伝導率です。もちろん熱伝導率は重要な物性値ですが、実際のシステムで得られる放熱性能を熱伝導率だけで判断することはできません。

実際の熱伝達性能には、材料の厚み、界面状態、塗布量、表面粗さ、粘度、レオロジー特性、ヒートシンク構造など、複数の要素が影響します。

例えば、サーマルペーストを必要以上に厚く塗布すると、熱が通過する材料層そのものが厚くなり、結果として界面熱抵抗が増加する可能性があります。反対に、塗布量が不足すると、微細な空隙を十分に埋められない場合があります。

そのため、エンジニアリング上のポイントは「できるだけ多く塗る」ことではなく、対象となる界面に対して適切かつ再現性のある塗布厚みを確保することです。

また、熱伝導グリースでは、粘度やチキソトロピーなどのレオロジー特性も重要です。適切な流動特性を持つ材料は、塗布工程における作業性や広がりやすさを確保しながら、使用中の不要な移動や偏りを抑える設計にもつながります。

電子機器の熱対策に対応するTOUSEN TSAS50

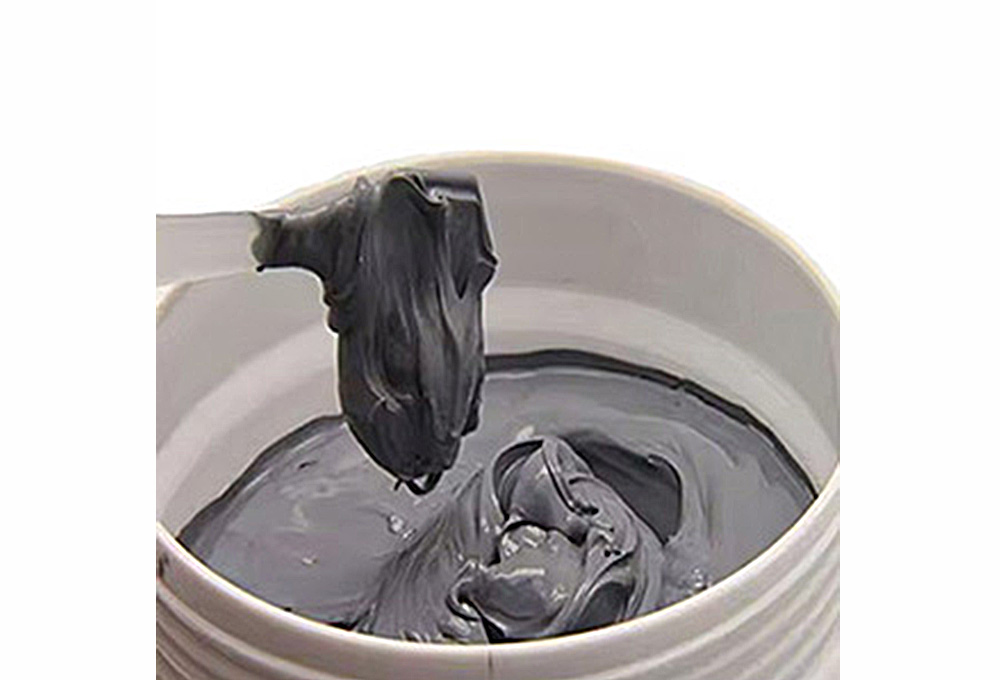

TOUSENでは、電子部品と冷却部品の間に効率的な熱伝達経路を形成するための熱界面材料として、TSAS50 Thermal Pasteを提供しています。

TSAS50は、CPU、GPU、パワーエレクトロニクス、電子モジュールなど、発熱部品とヒートシンクとの間の熱伝達を改善する必要がある用途において、熱伝導ペーストの選択肢として評価できます。

実際の材料選定では、熱伝導率だけを基準にするのではなく、対象となる製品の発熱量、界面寸法、目標熱抵抗、塗布方式、使用温度、組立条件、要求される製品寿命などを総合的に確認することが重要です。

TSAS50の製品仕様および詳細情報については、TSAS50 熱伝導ペースト製品ページをご確認ください。

エンジニアが熱界面材料を選定する際のポイント

熱界面材料を選定する際には、まず発熱源と冷却部品の間に形成される実際の界面条件を把握する必要があります。

半導体パッケージとヒートシンクの間にある程度均一で薄い界面が形成される場合は、サーマルペーストや熱伝導グリースを検討できます。一方、部品高さのばらつきが大きい場合や、比較的大きな隙間、不規則な形状が存在する場合には、サーマルゲルなどの柔軟なギャップフィラーを評価することが有効です。

AIサーバーや高性能コンピューティング機器では、初期状態の熱抵抗だけではなく、温度サイクル、高温連続運転、機械的ストレス、長期エージングなどを考慮した信頼性評価も重要になります。

さらに量産製品では、材料のロット間ばらつきや塗布工程での再現性も無視できません。研究室で優れた性能を示した材料であっても、実際の量産工程で塗布量や膜厚を安定して管理できなければ、製品全体として期待した熱性能を実現できない可能性があります。

まとめ：高い熱伝導率だけでなく、用途に適した材料選定を

AI技術の普及によって、電子機器の演算性能と発熱密度は今後も高まることが予想されます。しかし、熱を発生源から効率的に冷却システムへ移動させるという熱設計の基本は変わりません。

サーマルペースト、熱伝導グリース、サーマルゲルは、それぞれ異なる界面条件や製品要求に対応するための熱界面材料です。単純に「どの材料が最も優れているか」を比較するのではなく、用途に適した材料を選択することが重要です。

CPU、GPU、AIアクセラレーター、サーバー、パワー半導体などの高発熱デバイスでは、熱界面材料の選択がシステムの熱性能だけでなく、長期的な信頼性にも影響する可能性があります。

今後、AIハードウェアの高性能化と高密度化が進むにつれて、熱界面材料にはより高度な性能と工程適合性が求められるでしょう。熱伝導率だけではなく、熱抵抗、界面厚み、レオロジー特性、塗布性、長期信頼性、実際の使用環境を総合的に評価することが、より安定した熱設計につながります。
