スマートフォン冷却設計における熱伝導グリスの役割 ― エンジニア視点による解析

近年のスマートフォンは、高性能SoCの搭載により、従来の通信端末から高度な計算プラットフォームへと進化しています。5G通信、モバイルゲーム、AI処理などの負荷増大に伴い、発熱密度は年々上昇しており、放熱設計は製品性能を左右する重要な要素となっています。 その中で、熱伝導グリス（サーマルグリス）は一見目立たない存在でありながら、熱マネジメントの基盤を支える不可欠な材料です。

熱伝導グリスの本質的役割

材料工学の観点から見ると、熱伝導グリスの役割は「冷却」そのものではなく、熱伝達効率の向上にあります。チップ表面やヒートスプレッダは精密加工されているものの、ミクロレベルでは凹凸や空隙が存在し、その隙間に空気が入り込みます。空気は熱伝導率が極めて低いため、これが熱伝達の大きな障害となります。

熱伝導グリスはこれらの微細な空隙を充填し、連続的な熱伝導経路を形成することで、界面熱抵抗を大幅に低減します。スマートフォンにおいては、SoCとベイパーチャンバー、グラファイトシート、あるいは金属フレームとの間に配置され、放熱経路の最初のステップを担います。

スマートフォン放熱構造における位置付け

現在のスマートフォンは多層構造による放熱設計が一般的です：

• SoC → 熱伝導グリス → ベイパーチャンバー
• ベイパーチャンバー → グラファイト層
• グラファイト層 → 外装筐体

この構造において、熱伝導グリスの性能はチップからの熱移動効率に直接影響します。界面での熱抵抗が高い場合、チップ温度の上昇を招き、サーマルスロットリングの発生や性能低下の原因となります。

熱伝導グリスに求められる主要特性

スマートフォン用途における熱伝導グリスの選定には、以下のような複数の要素を総合的に評価する必要があります。

1. 熱伝導率

熱伝導率が高いほど効率的な熱移動が可能ですが、実際には塗布厚さや界面条件との最適化が重要です。

2. レオロジー特性（流動特性）

スマートフォンは繰り返しの熱サイクルにさらされるため、熱伝導グリスが界面から押し出される「ポンプアウト現象」を抑制する必要があります。安定した流動特性を持つ材料が求められます。

3. 長期信頼性

高温環境下での乾燥、硬化、劣化を防ぎ、長期間にわたり性能を維持できることが重要です。品質の低い熱伝導グリスは短期間で性能が低下する可能性があります。

4. 化学的安定性

銅やアルミニウムなどの放熱部材に対して腐食性を持たないことも重要な要件です。

技術動向と今後の方向性

高性能化が進む中で、熱伝導グリスにはさらなる性能向上が求められています。近年では、高熱伝導フィラーの複合化やベース材の改良により、熱伝導性と機械的安定性を両立する製品が開発されています。

相変化材料（PCM）やゲル状TIMなどの新技術も登場していますが、コストや量産性、設計柔軟性の観点から、熱伝導グリスは依然として主流の選択肢であり続けています。

実装設計における選定ポイント

実際の開発現場では、熱伝導グリスの選定が製品全体の放熱性能に大きく影響します。主な評価ポイントは以下の通りです：

• 界面への濡れ性および密着性
• 薄膜塗布への適合性
• 熱サイクル下での安定性
• 量産時の品質ばらつきの少なさ

高性能な熱伝導グリスは、金属酸化物やカーボン系フィラーを適切に配合し、熱特性と機械特性のバランスを最適化しています。

応用事例：高性能熱伝導グリスの実装効果

実際のアプリケーションにおいては、熱伝導グリスは単なる材料ではなく、システム性能を支える重要な要素です。

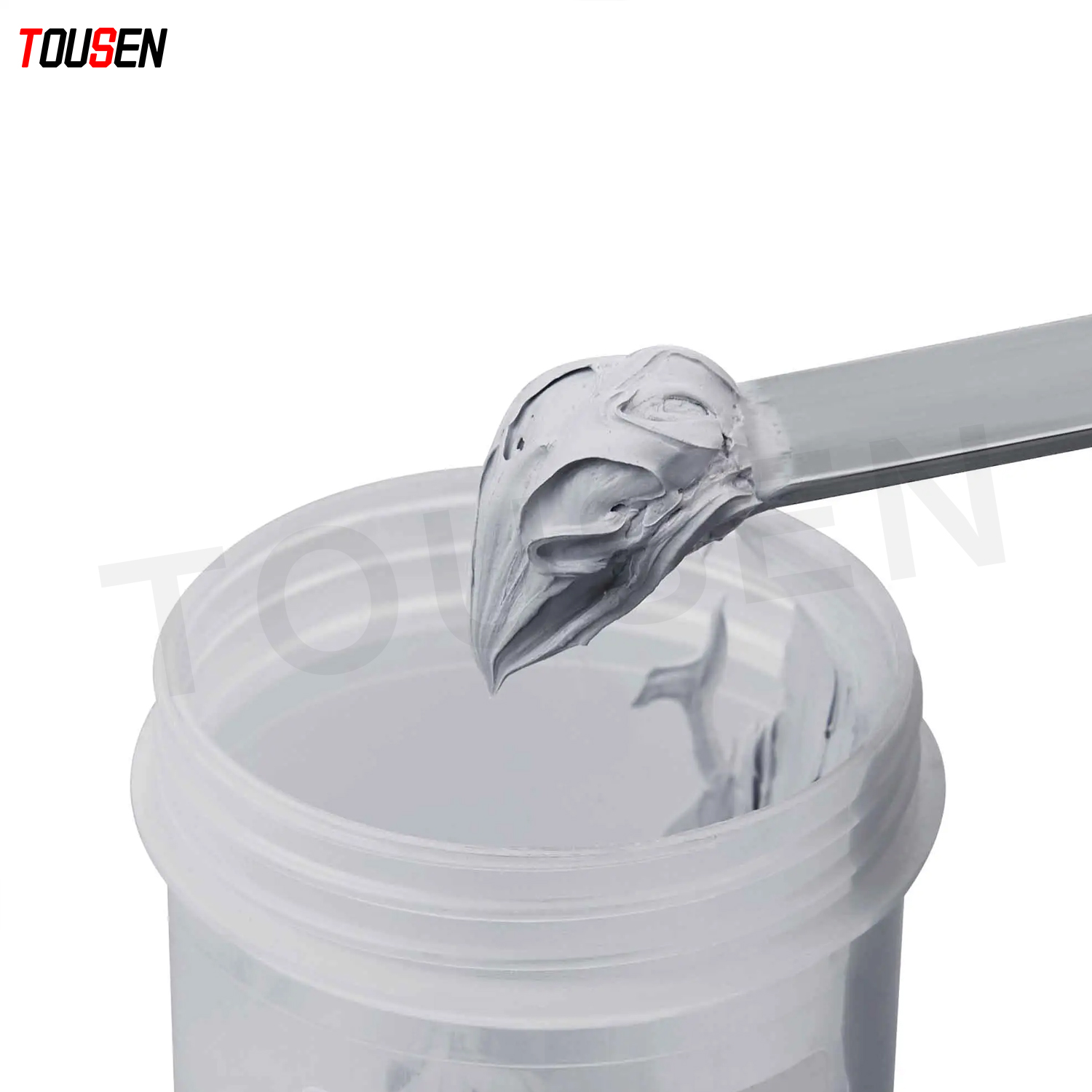

例えば、ITousenの高性能熱伝導グリス （製品詳細はこちら） は、高熱伝導フィラーを複合的に配合し、優れた熱伝導性と安定した流動特性を両立しています。

主な特長は以下の通りです：

• 微細空隙の確実な充填による界面熱抵抗の低減
• ポンプアウト耐性に優れた長期安定性
• 乾燥や劣化を抑制する高い信頼性
• 自動ディスペンス工程への高い適合性

評価試験においては、このような熱伝導グリスの採用により、チップ温度のピーク低減および長時間動作時の安定性向上が確認されています。

まとめ

熱伝導グリスはスマートフォンの放熱設計において不可欠な基盤材料であり、その性能はシステム全体の熱挙動を大きく左右します。

チップからの熱を効率的に伝達できるかどうかは、この界面材料の品質に依存しており、結果として製品の性能、信頼性、ユーザー体験に直結します。

今後もスマートフォンの高性能化に伴い、熱伝導グリスにはさらなる高性能化と長期信頼性の向上が求められるでしょう。エンジニアにとって適切な材料選定は、単なる部材選択ではなく、製品設計の成功を左右する重要な意思決定と言えます。
