鉄道電子機器の熱設計におけるサーマルグリスの役割 ― エンジニア視点から見る熱インターフェース材料

近年、鉄道車両および鉄道インフラに搭載される電子機器は、高出力化・高集積化が急速に進んでいます。牽引インバータ、車上制御装置、通信モジュール、信号処理システムなど、多くの装置が高い電力密度で長時間稼働するようになりました。その結果、電子機器の信頼性を確保する上で「熱設計」は極めて重要な技術要素となっています。

電子機器の熱マネジメントにおいて、発熱部品と放熱構造の接触界面は熱伝導効率に大きく影響します。実際の機械加工面には微細な凹凸が存在するため、金属同士を直接接触させても完全な熱伝導経路は形成されません。このような微小な空隙を埋め、熱抵抗を低減する材料として広く使用されているのがサーマルグリスです。

適切に選定・使用されたサーマルグリスは、電子部品とヒートシンク間の熱伝達効率を向上させ、鉄道電子機器の安定動作と長期信頼性を支える重要な役割を果たします。

鉄道電子機器における熱マネジメントの課題

鉄道分野で使用される電子装置は、一般的な民生機器とは異なる厳しい環境条件下で動作します。車両搭載機器や地上設備では、長期間にわたる連続運転に加え、さまざまな環境ストレスが発生します。

• 広い温度変動範囲
• 走行時の振動・衝撃
• 湿度や結露
• 高負荷運転時の発熱増加
• 限られた設置スペースによる放熱制約

例えば、牽引インバータのパワーモジュールや車上電源装置、信号制御ユニットなどは、動作中に大量の熱を発生させます。適切な熱対策が施されない場合、半導体素子の温度上昇により性能低下や寿命短縮が発生する可能性があります。

このため、鉄道電子機器の設計では熱抵抗の低減が重要視されており、その実現手段の一つとしてサーマルグリスの活用が広く採用されています。

サーマルグリスの基本原理

ヒートシンクと電子部品の接触面は、肉眼では平滑に見えても、実際には微細な凹凸が存在しています。これらの凹凸の間には空気層が形成されますが、空気は熱伝導率が非常に低いため、熱の伝達を阻害する要因となります。

サーマルグリスは、このような微小空隙を埋めることで界面の熱抵抗を低減し、熱伝導経路を改善する熱インターフェース材料（TIM）です。

一般的にサーマルグリスは、シリコーンオイルなどの基材に加え、アルミナ、セラミック粉末、金属粒子などの高熱伝導フィラーを分散させて構成されています。これにより、流動性と高い熱伝導性を両立させています。

エンジニアリングの観点から、サーマルグリスの主な役割は次の通りです。

• 接触面の微細な空隙の充填
• 界面熱抵抗の低減
• 熱伝導効率の向上
• 電子部品の温度安定化

鉄道分野におけるサーマルグリスの主な用途

牽引インバータのパワーモジュール

鉄道車両の牽引システムでは、IGBTなどの高出力半導体モジュールが使用されています。これらのモジュールは運転時に大量の熱を発生するため、ベースプレートと冷却プレートの間にサーマルグリスを使用し、効率的な熱伝導を確保します。

車上電源装置

DC/DCコンバータや補助電源装置では、MOSFETやパワーICの温度管理が重要です。ヒートシンクとの界面にサーマルグリスを使用することで、安定した熱放散が可能になります。

通信・信号制御装置

鉄道信号設備や車上通信機器は密閉型の筐体に設置されることが多く、内部温度が上昇しやすい構造です。CPUやFPGAなどの発熱部品とヒートシンクの間にサーマルグリスを使用することで、熱伝達効率を向上させることができます。

LED照明システム

車両照明や外部表示装置では高出力LEDが使用されています。LEDモジュールとアルミ製ヒートシンクの間にサーマルグリスを適用することで、光源温度の安定化を図ることができます。

サーマルグリス選定時の重要な性能指標

鉄道用途の電子機器では、材料の信頼性と長期安定性が特に重要視されます。サーマルグリスを選定する際には、以下の技術的要素を検討する必要があります。

熱伝導率

熱伝導率は材料がどれだけ効率的に熱を伝えるかを示す指標です。高出力電子機器では高い熱伝導率が求められます。

界面熱抵抗

界面熱抵抗が低いほど、発熱体からヒートシンクへの熱移動がスムーズになります。

長期信頼性

温度サイクルや長時間運転によって材料が乾燥・硬化しないことが重要です。

環境耐性

振動、湿度、温度変動などの環境条件に耐える材料特性が求められます。

産業用途向けサーマルグリスの一例

実際の装置設計では、冷却構造を大きく変更することなく熱性能を改善する手段として、適切なサーマルグリスの選定が有効です。

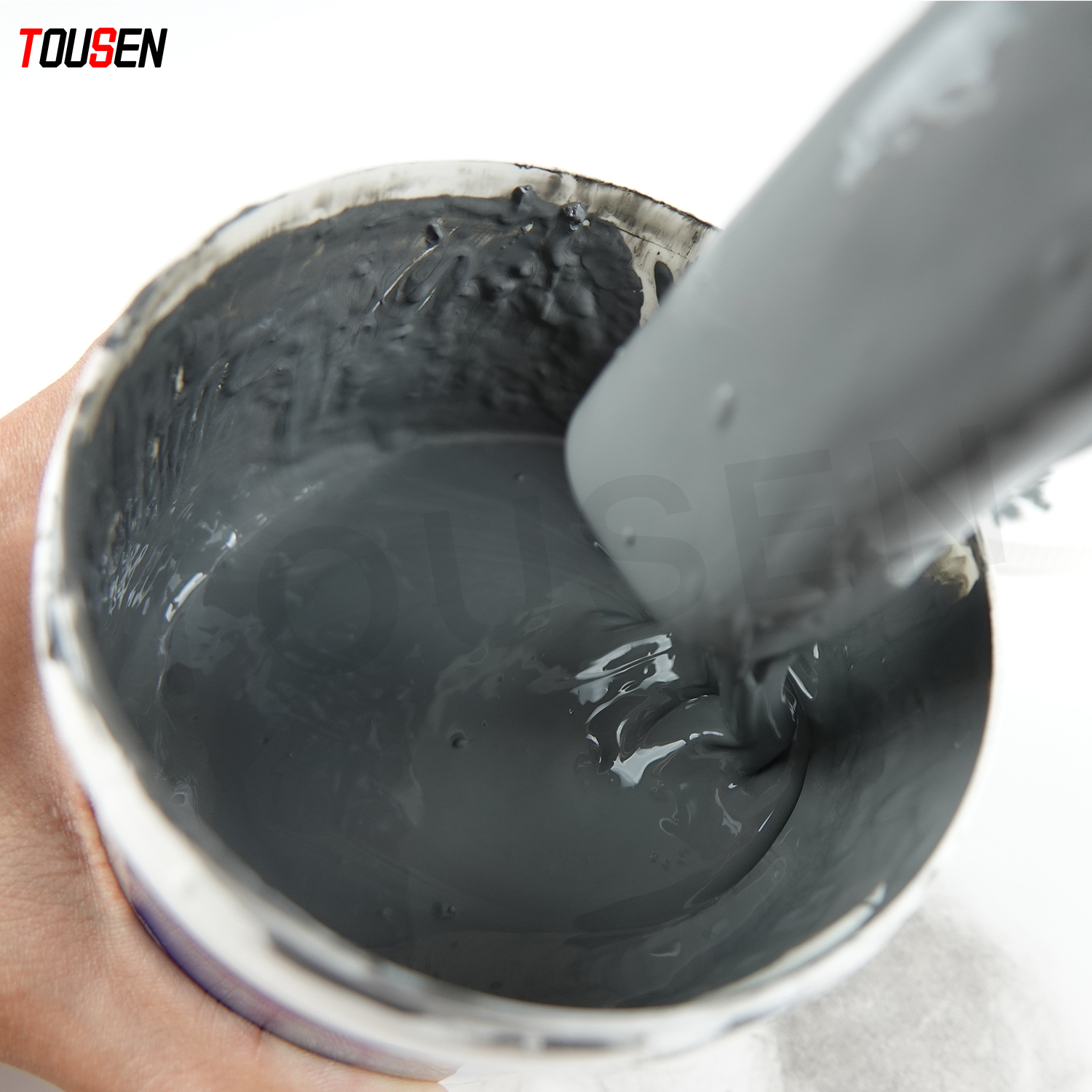

例えば、Itousenが提供する高性能サーマルグリスは、電子機器向け熱対策材料として設計されています。

製品詳細はこちら：

高性能サーマルグリス製品ページ

この種のサーマルグリスは、以下のような特長を備えています。

• 高熱伝導フィラーによる優れた熱伝導性能
• 接触面への高い密着性
• 長期安定した熱特性
• 振動環境下での機械的信頼性

そのため、鉄道電子機器のさまざまな用途において利用可能です。

• IGBTモジュール冷却
• 電源装置の熱対策
• 車上制御装置
• 高出力LEDモジュール

サーマルグリスの適用に関する実務上のポイント

サーマルグリスの性能を最大限に発揮するためには、適切な塗布方法も重要です。

薄く均一に塗布する

サーマルグリスは空隙を埋めることが目的であり、厚塗りはかえって熱抵抗を増加させる可能性があります。

適切な締結圧力の確保

部品固定時の圧力によりグリスが均一に広がり、接触面積が増加します。

気泡の混入を防ぐ

界面に気泡が残ると熱伝導性能が低下するため、慎重な施工が必要です。

まとめ

鉄道システムの電子化が進む中で、熱マネジメントは装置信頼性を支える重要な技術要素となっています。

その中でもサーマルグリスは、発熱部品と冷却構造をつなぐ重要な熱インターフェース材料として、界面熱抵抗を低減し、電子機器の安定動作に貢献します。

鉄道電子機器の設計・運用に携わるエンジニアにとって、適切なサーマルグリスの選定と運用は、システムの信頼性向上と長寿命化を実現するための重要な要素と言えるでしょう。
